Ventil pojistný 3/4“ 2.5 bar - 1260402

Detailní popis produktu

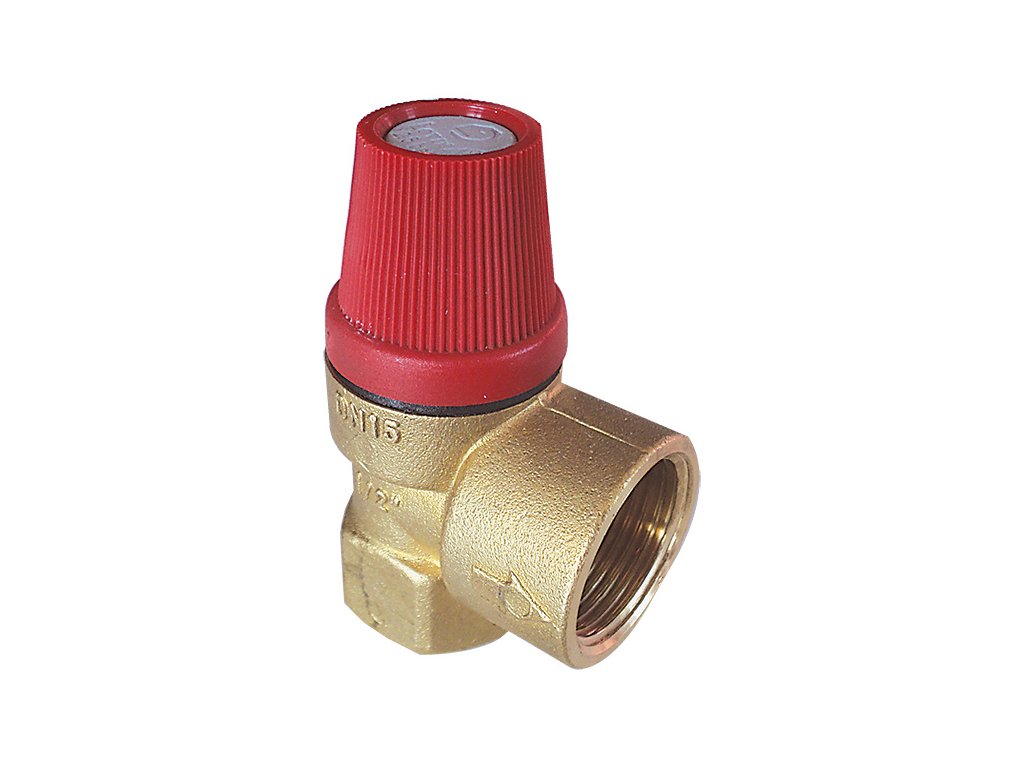

Ventil pojistný 3/4" 2,5 bar – HERZ | Kód 1260402

Membránový pojistný ventil HERZ v dimenzi 3/4" s pevně kalibrovaným otevíracím tlakem 2,5 bar (objednací kód 1260402) představuje robustní bezpečnostní armaturu určenou k ochraně teplovodních otopných systémů o vyšším tepelném výkonu před nebezpečným nárůstem přetlaku. Spolehlivě chrání kotle na tuhá paliva, biomasu, pelety, plyn i elektřinu, stejně jako rozměrné akumulační nádrže, výměníky tepla a potrubní rozvody před mechanickým poškozením či destrukcí způsobenou nekontrolovanou tepelnou roztažností otopné vody při výpadku oběhu nebo závadě na expanzní nádobě.
Těleso armatury je vykováno z jakostní mosazi odolné proti odzinkování a korozi, což zaručuje maximální konstrukční pevnost a dlouhodobou provozní spolehlivost i v náročných kotelních provozech. Vnitřní mechanismus s tlačnou pružinou z nerezové oceli a kvalitní elastomerní membránou z EPDM zajišťuje okamžitou reakci a otevření ventilu přesně při dosažení mezní hodnoty 2,5 bar. Zvětšená dimenze vstupního hrdla 3/4" a výstupního závitu 1" poskytuje vyšší odfukový výkon než standardní 1/2" ventily, což je nezbytné pro kotle s větším jmenovitým výkonem. Ventil je vybaven ergonomickou otočnou hlavicí pro snadnou revizní kontrolu a manuální propláchnutí dosedacího sedla bez nutnosti demontáže armatury.

Pro koho a do jakých instalací je pojistný ventil HERZ 3/4" 2,5 bar ideální:
• Kotle na tuhá paliva a zplyňovací kotle: Nezbytné jištění pro kotle na dřevo, uhlí a pelety o vyšších výkonech vyžadujících větší průtočnou kapacitu pojistného odfuku.
• Rozsáhlé kotelny a kaskády kotlů: Bezpečnostní prvek pro střední i větší otopné soustavy rodinných domů, bytových domů a provozoven.
• Akumulační a taktovací zásobníky: Ochrana velkoobjemových nádrží a kombinovaných bojlerů před přetlakováním.
• Kotlové bezpečnostní skupiny se závitem 3/4": Výměna nebo osazení dimenzovaných montážních konzol u zdroje tepla.

Proč zvolit membránový pojistný ventil HERZ 3/4" (kód 1260402):
• Větší dimenze 3/4" s vysokým odfukovým výkonem: Zajišťuje bezpečné odpouštění páry a horké vody i u zdrojů tepla s vysokým instalovaným výkonem.
• Standardní kalibrovaný tlak 2,5 bar: Univerzální hodnota odpovídající provozním limitům většiny běžných otopných těles a kotlů.
• Prvotřídní kovaná mosaz HERZ: Vysoká odolnost vůči odzinkování, vnitřnímu pnutí a dlouhodobému teplotnímu zatížení.
• Nerezová tlačná pružina a EPDM sedlo: Garantují stoprocentní těsnost v klidovém stavu a odolnost proti přilepení kuželky.
• Rozšířený výstupní závit 1": Zabraňuje nežádoucímu vzniku protitlaku při expanzi odpouštěného média.
• Ruční přezkoušení otočnou hlavicí: Umožňuje pravidelnou revizní kontrolu a bezproblémové vypláchnutí nečistot ze sedla.

Montážní doporučení a zásady bezpečného zapojení:
• Pojistný ventil instalujte na výstupním potrubí v bezprostřední blízkosti zdroje tepla nebo přímo do určeného hrdla kotle.
• Mezi zdroj tepla a pojistný ventil je přísně zakázáno vkládat jakoukoliv uzavírací armaturu, filtr či zužovat průřez potrubí.
• Ventil montujte výhradně ve svislé poloze s ovládacím knoflíkem směrem nahoru, popřípadě vodorovně tak, aby výtok směřoval dolů.
• Na výstupní hrdlo 1" připojte odfukové potrubí odpovídajícího průměru se spádem vyvedeným do bezpečné odkapávací nálevky, aby nedošlo k ohrožení osob horkou vodou či parou.
• Pravidelně (minimálně jednou za topnou sezónu) pootočte ovládací hlavicí pro ověření pohyblivosti kuželky a odplavení případných usazenin.

Technické parametry:
• Výrobce: HERZ Armaturen
• Typ armatury: Membránový pojistný ventil pro otopné soustavy
• Objednací kód (SKU): 1260402
• Jmenovitý otevírací tlak: 2,5 bar
• Připojovací rozměr vstupu: Vnitřní závit G 3/4" F
• Připojovací rozměr výstupu: Vnitřní závit G 1" F
• Materiál tělesa: Mosaz odolná proti odzinkování
• Materiál membrány a těsnění: EPDM
• Materiál pružiny: Nerezová ocel
• Maximální provozní teplota: 110 °C
• Vhodná média: Otopná voda, vodní směsi s nemrznoucím glykolem (max. 50 %)

Často kladené otázky (FAQ):
• Kdy zvolit pojistný ventil 3/4" místo běžnějšího 1/2"?
Dimenze 3/4" se volí pro kotle a zdroje tepla s vyšším jmenovitým výkonem (zpravidla nad cca 30–50 kW, případně dle technického listu výrobce kotle). Větší průřez sedla umožňuje rychlejší odvod velkého množství páry při havarijním přetopení.
• Proč je výstupní závit 1" větší než vstupní 3/4"?
Při odfuku dochází k expanzi vroucí vody a vzniku páry, která vyžaduje větší objem pro neomezený odtok. Zvětšené hrdlo zabraňuje vzniku nebezpečného protitlaku, který by bránil plnému otevření ventilu.
• Co dělat, když ventil po zkoušce slabě propouští vodu?
Při otočení hlavicí se mohla na sedlo vyplavit drobná nečistota z rozvodu. Pootočte hlavicí znovu a ventil ještě jednou krátce propláchněte. Pokud kapání neustane ani při normálním provozním tlaku v soustavě, je sedlo opotřebované a ventil je nutné vyměnit.
