Skupina s termostatickými směšovacími ventily

Podle čeho vybrat skupinu s termostatickým směšovacím ventilem

Skupina s termostatickým směšovacím ventilem je určená pro zapojení, kde je potřeba udržovat správnou teplotu vratné vody do kotle nebo jiného zdroje tepla. Nejde tedy o běžnou směšovanou skupinu pro komfortní regulaci topného okruhu, ale o řešení, které pomáhá chránit zdroj před nevhodným provozním režimem.

Výběr by měl vycházet z typu zdroje, požadované teploty vratné vody a návrhu celé soustavy. V sortimentu se často řeší teplotní varianty, například 55 °C nebo 65 °C, a konkrétní provedení podle toho, jak má být kotlový okruh zapojený.

Ochrana kotle a teplota vratné vody

U kotlů a krbových vložek může být důležité, aby se do zdroje nevracela příliš studená voda. Termostatický směšovací ventil pomáhá udržovat vratnou vodu na vhodné teplotě a tím podporuje stabilnější provoz kotlového okruhu.

Při výběru proto ověřte minimální požadovanou teplotu vratné vody podle zdroje tepla. Jinou variantu můžete potřebovat pro zapojení s požadavkem na 55 °C a jinou tam, kde je vhodnější vyšší teplotní režim.

Teplotní varianty 55 °C a 65 °C

U těchto skupin se často setkáte s pevněji danou teplotou termostatického směšování. Hodnota 55 °C nebo 65 °C obvykle souvisí s tím, při jaké teplotě má skupina začít pracovat v daném režimu a jak má chránit kotlový okruh.

Nejde o parametr, který by se měl vybírat odhadem. Vždy je potřeba zkontrolovat doporučení výrobce zdroje tepla a návrh konkrétního zapojení. Správná teplotní varianta má vliv na funkci celé soustavy i ochranu samotného zdroje.

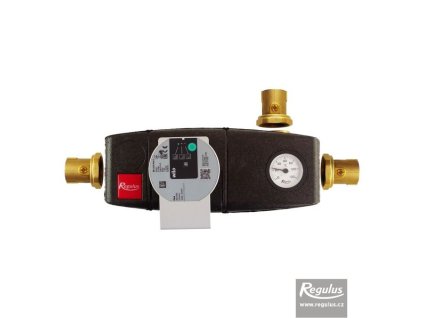

RGMAT, ThermoMat nebo Laddomat

Produkty jako RGMAT, ThermoMat nebo Laddomat řeší podobný typ úlohy, ale mohou se lišit konstrukcí, průtokovými parametry, teplotní variantou i způsobem zapojení. Před výběrem proto nestačí sledovat jen název skupiny, ale i konkrétní parametry produktu.

Důležité je ověřit teplotu ventilu, připojení, průtok a kompatibilitu se zdrojem tepla. U hotových čerpadlových skupin si zároveň zkontrolujte, zda provedení odpovídá požadavkům kotlového okruhu a prostoru pro montáž.

Rozdíl proti směšované a nesměšované skupině

Běžná směšovaná čerpadlová skupina se používá hlavně tam, kde je potřeba upravit teplotu topné vody pro konkrétní topný okruh. Skupina s termostatickým směšovacím ventilem má užší účel – typicky udržení vhodné vratné teploty a ochranu kotlového okruhu.

Nesměšovaná čerpadlová skupina naopak pracuje jako přímý okruh bez směšování v rámci skupiny. Pokud tedy řešíte přímé čerpání bez úpravy teploty, dává větší smysl nesměšovaná čerpadlová skupina. Pro běžné řízení teploty topného okruhu je vhodnější směšovaná čerpadlová skupina.

Návaznost na kotlový okruh a topnou sestavu

Termostatická skupina musí správně navazovat na zdroj tepla, potrubí, čerpadlo i další prvky topné soustavy. U složitějších zapojení se může řešit také hydraulické oddělení nebo rozdělení systému do více větví.

Při návrhu proto kontrolujte kompatibilitu celé sestavy, směr proudění a prostor pro montáž i servis. Pokud zapojujete více částí systému, může navazovat také rozdělovač pro čerpadlové skupiny nebo vyrovnávač tlaků / anuloid.

Termostatickou skupinu vybírejte podle zdroje tepla

Skupina s termostatickým směšovacím ventilem dává smysl tam, kde je potřeba chránit zdroj tepla a udržet vhodnou teplotu vratné vody. Před nákupem ověřte požadovanou teplotu, typ zapojení, připojení a vhodnost pro konkrétní kotel nebo krbovou vložku.

Pokud skládáte celou topnou sestavu, může se hodit hlavní přehled čerpadlových skupin a příslušenství sestav. Při řešení samotného zdroje tepla nebo zásobníku můžete pokračovat také přes hlavní rozcestník kotle a zásobníky. Pokud potřebujete samostatné čerpání v topném systému, projděte si také oběhová čerpadla pro TUV a ÚT.
