Ventil redukční 1“ pro pitnou vodu 1-6bar - 1268213

Detailní popis produktu

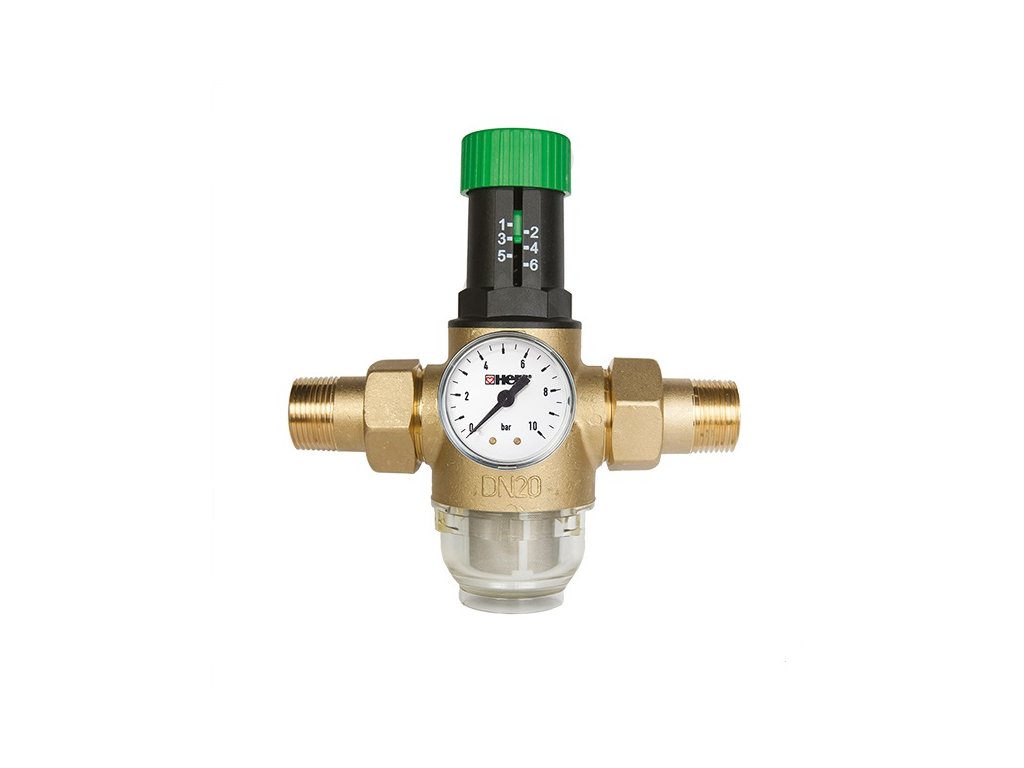

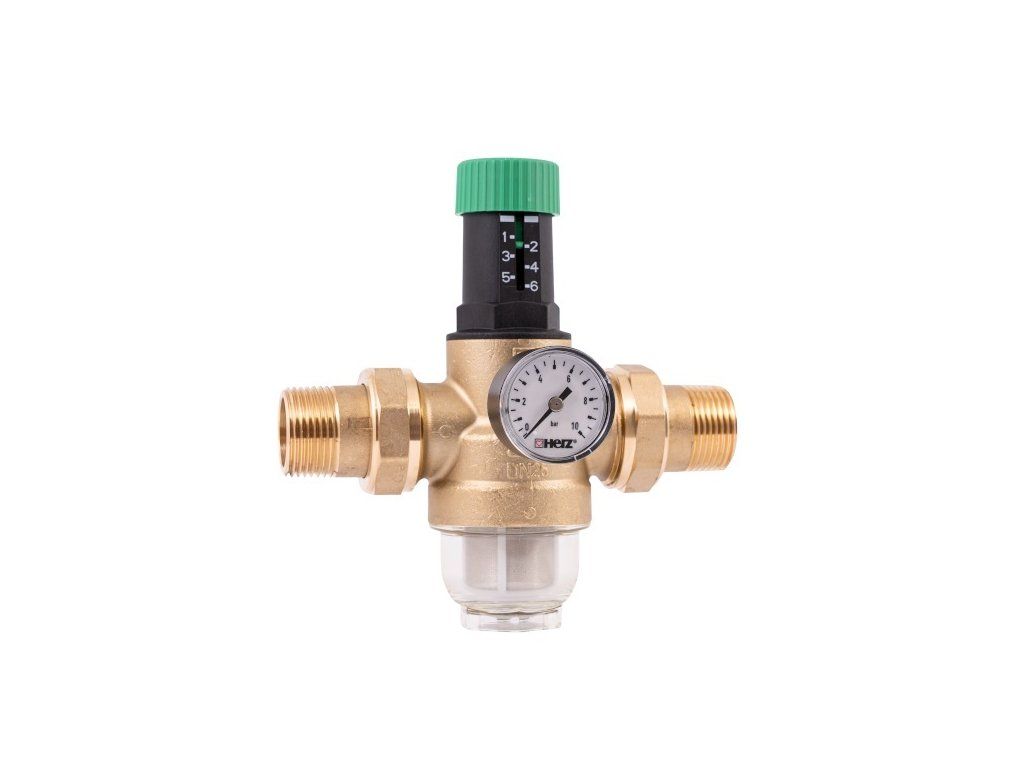

Redukční ventil HERZ 1" pro pitnou vodu (1–6 bar) s manometrem | Kód 1268213
Membránový redukční ventil HERZ 1" s integrovaným filtrem a manometrem (objednací kód 1268213) představuje robustní armaturu určenou k přesné stabilizaci tlaku vody v rozsáhlejších rozvodech pitné i užitkové vody větších rodinných domů, bytových domů i komerčních objektů. Ventil spolehlivě udržuje nastavený výstupní tlak v rozmezí 1 až 6 bar na konstantní úrovni bez ohledu na kolísání tlaku ve veřejném vodovodním řadu nebo při nebezpečných hydraulických rázech. Současně účinně snižuje hlučnost proudění, optimalizuje celkovou spotřebu vody a chrání citlivé domácí i průmyslové technologie před poškozením nadměrným provozním tlakem.

Pro koho a do jakých situací je produkt ideální:
• Větší rodinné domy, vily a bytové objekty: Dimenzováno pro instalace s vyššími nároky na průtok (DN 25), kde by menší dimenze způsobovaly zbytečnou tlakovou ztrátu při současném odběru na více místech.
• Komerční a lehké průmyslové provozy: Skvělé pro penziony, dílny, gastro provozy i administrativní prostory napojené na centrální vodovodní řad.
• Ochrana technologií a spotřebičů: Nezbytná prevence proti poškození bojlerů, akumulačních zásobníků, změkčovačů vody, praček a pákových baterií.
• Rozvody s rizikem mechanických nečistot: Integrované sítko zachycuje mechanické částice přímo na vstupu do objektu bez nutnosti dokupovat samostatný předfiltr.

Proč zvolit variantu HERZ 1" s manometrem (kód 1268213):
• Vysoká hydraulická kapacita (DN 25): Zajišťuje nominální průtok 3,60 m3/h (60,00 l/min) i při souběžném otevření více odběrných míst bez kolísání tlaku ve sprchách či vanách.
• Konstrukce 2 v 1 (filtr + redukce): V kompaktním mosazném těle sdružuje redukční ventil i jemné mechanické sítko (0,3 mm), což šetří místo na instalační stěně i náklady na montáž.
• Transparentní kontrolní baňka (PA 12): Umožňuje okamžitou vizuální kontrolu stavu zanesení filtru bez rozebírání tělesa ventilu.
• Oboustranná montáž manometru: Boční manometr (0–10 bar) se závitem 1/4" F lze nainstalovat na levou i pravou stranu těla ventilu podle dispozičních možností vodoměrné šachty.
• Tovární nastavení na 3 bar: Armatura je z výroby připravena k okamžitému provozu s nejčastěji doporučovaným tlakem pro domovní instalace.
• Kompletní servisní balení: Součástí dodávky je originální montážní klíč pro snadné uvolnění jímky filtru při pravidelném čištění.

Klíčové vlastnosti a výhody:
• Mechanické filtrační sítko (0,3 mm): Nerezové sítko efektivně zachytává zrnka písku, špony a uvolněnou rez, čímž chrání vnitřní regulační membránu i navazující technologie.
• Rychlá manuální regulace: Plynulé nastavení výstupního tlaku otočným zeleným ovladačem bez potřeby šroubováků (po směru hodinových ručiček se tlak zvyšuje, proti směru snižuje).
• Špičková materiálová skladba: Těleso z jakostní lisované mosazi CW626N s povrchovým niklováním (podle EN 12165), vršek z polyamidu PA6.6 a membrána z odolného EPDM.
• Spolehlivý membránový systém: Rychle reaguje na skokové změny tlaku a udržuje konstantní parametry bez nepříjemných vibrací v potrubí.
• Certifikace dle EN 1567: Splňuje přísná evropská kritéria pro funkčnost i hygienickou nezávadnost v rozvodech pitné vody.

Technické parametry:
• Výrobce / Značka: HERZ
• Objednací kód (SKU): 1268213
• Jmenovitá světlost: DN 25
• Jmenovitý tlak: PN 16
• Maximální vstupní tlak: 16 bar
• Rozsah nastavení výstupního tlaku: 1–6 bar
• Tovární přednastavení tlaku: 3 bar
• Maximální provozní teplota média: +40 °C
• Nominální průtok (dle EN 1567): 3,60 m3/h (60,00 l/min)
• Připojovací závit ventilu (G): Vnější závit G 1" dle ISO 7-1 a ISO 228
• Připojení manometru: 1/4" F (vnitřní závit dle ISO 228-1)
• Rozsah dodávaného manometru: 0–10 bar
• Velikost oka filtračního sítka: 0,3 mm
• Pracovní médium: Pitná a užitková voda
• Montážní poloha: Horizontální (s jímkou filtru směřující svisle dolů)

• Použité materiály:
Těleso ventilu: Poniklovaná lisovaná mosaz CW626N (EN 12165)
Vrchní kryt: PA6.6
Membrána a těsnění: EPDM
Pružina: Pružinová ocel (vodicí pružina z nerezové oceli)
Filtrační sítko: Nerezová ocel
Spodní víko / baňka: Transparentní plast PA 12
Ovladač: PA 6.6 (zelený)

• Stavební a montážní rozměry:
Celková stavební délka (L): 185 mm
Délka tělesa bez šroubení (L1): 98 mm
Šířka (B): 67 mm
Výška nad osou potrubí (H): 98 mm
Výška pod osou potrubí (H1): 66 mm
Velikost klíče / matice (Sw): 46 mm
• Obsah balení: Redukční ventil HERZ 1" s transparentní bankou, kontrolní manometr 0–10 bar (1/4"), montážní klíč pro údržbu filtru

Často kladené otázky (FAQ):
• V jaké poloze se musí ventil instalovat?
Ventil je nutné montovat výhradně do horizontálního (vodorovného) potrubí s tělesem filtru směřujícím svisle dolů. Zároveň je nutné dodržet směr toku označený šipkou na mosazném těle.
• Jak často je nutné čistit vestavěné sítko?
Stav znečištění lze průběžně sledovat díky průhledné baňce. Běžně se doporučuje filtr zkontrolovat několikrát ročně a v případě potřeby propláchnout čistou vodou nebo vyměnit (náhradní filtr má kód 1 2682 28).
• Jaké zklidňující úseky potrubí je třeba dodržet?
Pro zajištění správné funkce a přesného měření tlaku je nutné před ventilem i za ním zachovat rovný úsek potrubí o minimální délce 5násobku průměru (5× DN, pro DN 25 tedy alespoň 12,5 cm přímé trubky). Před i za ventil je nutné instalovat uzavírací kulové kohouty pro bezproblémový servis.
