Přechod CU lisovací vnější 22 x 3/4“ Profipress - 104306

Detailní popis produktu

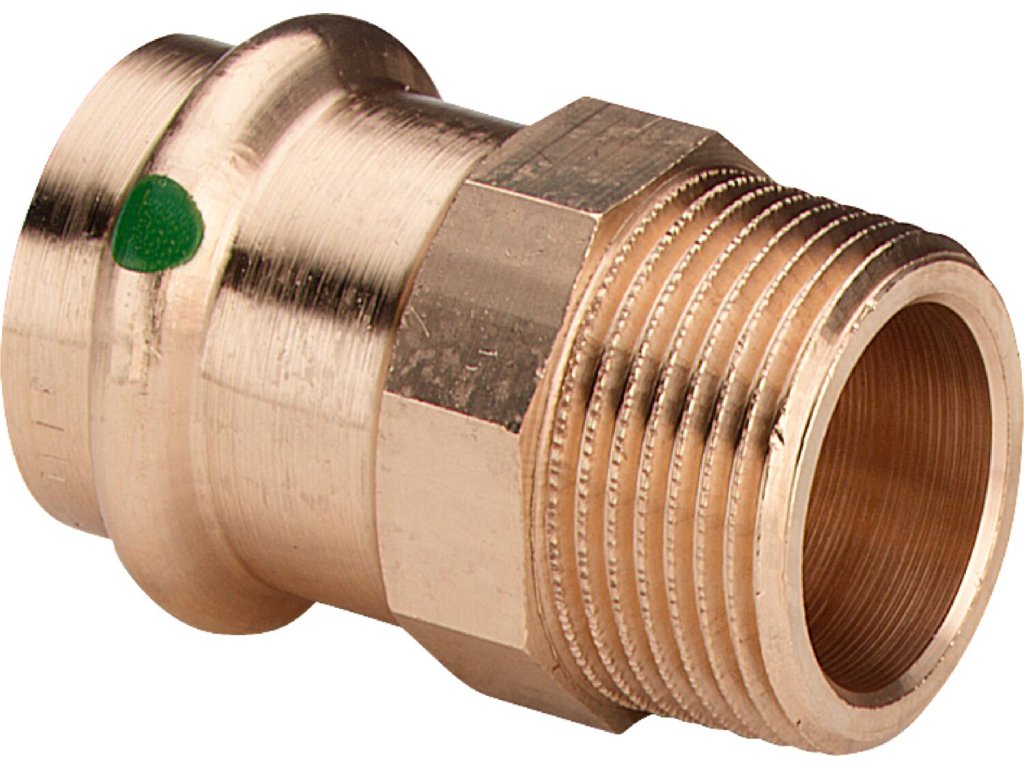

Přechod CU lisovací vnější 22 x 3/4“ Profipress – 104306

Lisovací přechodový kus Viega Sanpress/Profipress (model 2211, objednací kód 104306) představuje vysoce spolehlivou systémovou tvarovku určenou pro přímé a pevné napojení lisovaného měděného potrubí na závitové komponenty a armatury. Tvarovka kombinuje lisovací hrdlo o vnějším průměru d22 mm s vnějším kónickým závitem R 3/4". Je zhotovena z jakostního křemíkového nebo červeného bronzu, který zaručuje špičkovou odolnost vůči korozi, odzinkování i vzniku napěťových trhlin. Své uplatnění nachází v rozvodech pitné i teplé užitkové vody, etážovém vytápění, chladicích soustavách i rozvodech stlačeného vzduchu, kde umožňuje čisté napojení bez nutnosti svařování či řezání závitů na potrubí.
Lisovací hrdlo je z výroby vybaveno těsnicím O-kroužkem z černého EPDM elastoméru a válcovitou náběhovou zónou chránící těsnění před poškozením při zasouvání trubky. Tělo přechodu disponuje integrovaným vícehranem o velikosti klíče 27 mm, který umožňuje bezpečné dotažení závitové části otevřeným klíčem bez přenosu krouticího momentu na lisovací hrdlo. Patentovaná bezpečnostní technologie Viega SC-Contur garantuje, že nedopatřením neslisovaný spoj zůstává netěsný a bezpečně se projeví při tlakové zkoušce stlačeným vzduchem (22 hPa až 0,3 MPa) nebo vodou (0,1 až 0,65 MPa). Po zalisování působí radiální síla před sedlem těsnění i za ním, což vytváří trvale nerozebíratelný spoj dimenzovaný na provozní tlak PN 16.

Pro koho a do jakých instalací je přechod 22 mm × R 3/4" ideální:
Rozvody pitné a teplé užitkové vody: Plná certifikace podle norem DIN 1988-200 a DIN EN 806-2 se splněním nejpřísnějších požadavků UBA pro styk s pitnou vodou.
Napojení otopných těles a armatur: Vhodné pro připojení radiátorových ventilů, čerpadlových skupin, rozdělovačů a armatur s vnitřním závitem Rp 3/4" podle DIN EN 12828 do provozní teploty 105 °C.
Chladicí a klimatizační okruhy: Spolehlivě pracuje v uzavřených okruzích chladicí vody a glykolových směsí v rozsahu teplot od -25 °C do +110 °C.
Průmyslové rozvody stlačeného vzduchu: Schváleno pro rozvody stlačeného vzduchu (obsah oleje ?25?" mg/m" ?^3) i technických inertních plynů do tlaku 1,6 MPa.
Profesionální instalatéři a topenáři: Pro řemeslníky hledající bezpečné spojování bez otevřeného plamene s plnou garancí certifikace DVGW.

Proč zvolit Viega Sanpress/Profipress přechod 22 mm × R 3/4" (kód 104306):
Bezpečnostní profil SC-Contur: Okamžitě a spolehlivě odhalí opomenuté zalisování při tlakové zkoušce, čímž eliminuje riziko skrytých netěsností v konstrukcích.
Prvotřídní bronzový materiál: Tělo z červeného nebo křemíkového bronzu zabraňuje korozi a tvorbě galvanických článků při kontaktu s jinými kovy.
Integrovaný vícehran (SW 27): Plošky pro otevřený klíč zaručují spolehlivou montáž závitu bez rizika deformace lisovacího hrdla.
Válcová vodicí zóna: Precizní geometrie hrdla zabraňuje vzpříčení trubky a chrání vnitřní EPDM těsnění před poškozením při vsunování.
Dvojité radiální zalisování: Lisovací kleště působí současně před sedlem i za ním, což vytváří maximální odolnost proti ohybu i tahu.
Stavební délka pouhých 49 mm: Kompaktní Z-rozměr 26 mm umožňuje montáž i ve velmi stísněných prostorách a rozdělovačových skříních.
Zásadní úspora času: Realizace spoje trvá několik sekund bez nutnosti pájení, letovací pasty a chladnutí materiálu.

Montážní doporučení a postup:
Měděnou trubku 22 mm (podle DIN EN 1057) uřízněte pravoúhle vhodným řezákem na trubky; její konce zevnitř i zvenku pečlivě odhrotujte, aby ostrá hrana neprořízla EPDM těsnění.
Závitovou část R 3/4" řádně utěsněte (teflonovým vláknem, páskou nebo instalatérským konopím s pastou) a zašroubujte do protikusu pomocí otevřeného klíče velikosti 27 mm na těle vícehranu.
Zkontrolujte čistotu vnitřního prostoru hrdla a správné uložení černého EPDM O-kroužku v sedle tvarovky (nepoužívejte minerální oleje).
Vyznačte montážní hloubku zasunutí (stavební délka L minus rozměr Z, tj. 23 mm) na měděnou trubku a zasuňte ji do hrdla až na vyznačenou rysku dorazu.
Nasaďte lisovací čelist s profilem V (velikost 22 mm) na hrdlo tvarovky a systémovým lisovacím přístrojem dokončete kompletní lisovací cyklus.

Technické parametry:
Výrobce: Viega
Produktová řada: Profipress / Sanpress
Modelové označení: Model 2211
Objednací kód (SKU): 104306
Typ tvarovky: Lisovací přechodový kus s vnějším závitem
Připojení: Lisovací hrdlo × vnější závit R (kónický)
Jmenovité rozměry: d22 mm × R 3/4"
Stavební délka (L): 49 mm
Rozměr Z: 26 mm
Velikost klíče (VK): 27 mm
Materiál těla: Červený bronz nebo křemíkový bronz
Materiál těsnění: EPDM (černý syntetický elastoměr, předmontováno)
Jmenovitý tlak: PN 16 (max. provozní tlak 1,6 MPa / 16 bar)
Provozní teplota (pitná voda): Max. 80 °C (krátkodobě až 95 °C po dobu 60 min)
Provozní teplota (vytápění): Max. 105 °C
Bezpečnostní technologie: SC-Contur (indikace neslisovaného spoje)
Kompatibilní potrubí: Měděné trubky podle DIN EN 1057 a DVGW GW 392
Lisovací profil: V (čelist V 22)
Certifikace: DVGW DW-8511BQ0586, KIWA

Často kladené otázky (FAQ):
Jaký je postup při spojování závitu a lisovacího hrdla?
Vždy se doporučuje nejprve zašroubovat a dotáhnout vnější závit R 3/4" do příslušné armatury za použití otevřeného klíče (SW 27) na těle integrovaného vícehranu a teprve poté do lisovacího hrdla zasunout měděnou trubku a provést zalisování. Tím zamezíte přenosu torzních sil do již vytvořeného lisovaného spoje.
Jak bezpečně odhalím, že spoj nebyl zalisován?
Díky bezpečnostnímu prvku SC-Contur nezůstane spoj utěsněn pouhým nasunutím trubky. Při tlakové zkoušce vodou z nezalisovaného hrdla zřetelně vytéká kapalina (v rozsahu 1,0 až 6,5 bar) a při suché zkoušce stlačeným vzduchem okamžitě klesá tlak na manometru (v rozsahu 22 mbar až 3 bar).
Jaké lisovací kleště a profily se pro tuto tvarovku používají?
Pro systémové tvarovky Viega Profipress se používá výhradně systémový lisovací profil V odpovídající jmenovité dimenzi, pro tento přechod tedy čelist V 22. Doporučujeme používat systémové nářadí Viega nebo kompatibilní certifikované lisy s platným servisem.
