Ventil směšovací termostatický TSV3B 1“ 55°C - 11281

Detailní popis produktu

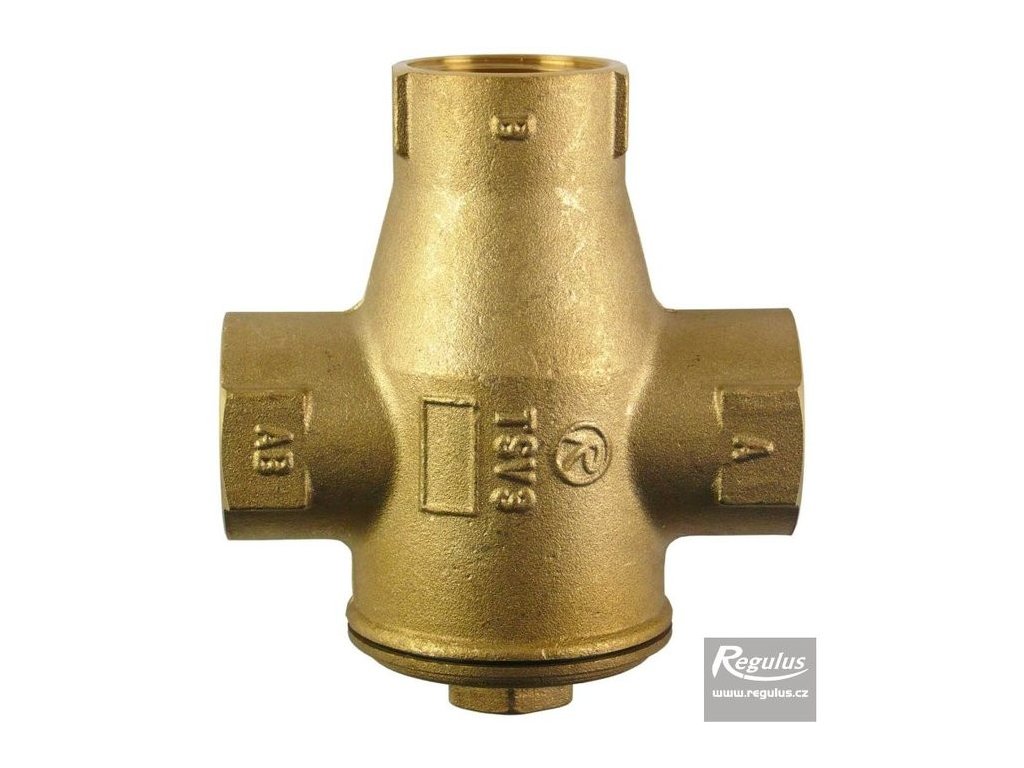

Ventil směšovací termostatický TSV 3B 1" – 55 °C – Regulus | Kód 11281

Termostatický směšovací ventil Regulus TSV 3B v dimenzi 1" (vnitřní závit G 1" F) s pevně nastavenou otevírací teplotou 55 °C (objednací kód 11281) představuje spolehlivou automatickou armaturu navrženou pro ochranu kotlů a krbových vložek na tuhá paliva, dřevo i pelety před škodlivou nízkoteplotní korozí. Zajišťuje trvalé předehřívání vratné vody vstupující do kotle, čímž udržuje teplotu výměníku nad rosným bodem spalin a spolehlivě zabraňuje usazování agresivního dehtu na teplosměnných plochách i ve spalinových cestách.
Zásadní konstrukční výhodou řady TSV 3B je integrované automatické vyvažování by-passu (zkratu). Na zkratové potrubí z výstupu kotle není třeba instalovat žádný dodatečný ruční regulační ventil – vnitřní kuželka s voskovým termočlenem totiž při nárůstu teploty plynule otevírá větev ze systému a současně přivírá by-pass až do jeho úplného uzavření. Tím se při plně natopené soustavě eliminuje nechtěná cirkulace horké vody přes zkrat a veškerý tepelný výkon směřuje přímo do otopného okruhu nebo akumulační nádrže. Teplota 55 °C je velmi univerzální a představuje ideální volbu pro kotle na tuhá paliva, zplyňovací kotle i krbová kamna s teplovodním výměníkem, kde výrobce vyžaduje bezpečnou teplotu na zpátečce bez zbytečně vysokých provozních ztrát.

Pro koho a do jakých instalací je směšovací ventil TSV 3B 55 °C ideální:
• Kotle na tuhá paliva, dřevo a pelety: Zajištění správné minimální teploty zpátečky pro ochranu ocelových i litinových výměníků před dehtováním a korozí.
• Krbové vložky a kamna s teplovodním výměníkem: Stabilizace spalovacího procesu, zamezení vzniku kondenzátu a černání skla topeniště.
• Otopné soustavy s akumulačními nádržemi: Zajišťuje rychlý náběh zdroje na optimální provozní teplotu a kvalitní teplotní vrstvení vody v nádrži.
• Kotle do výkonu cca 25–35 kW: Dimenze DN 25 (1") s průtokovým součinitelem Kvs 6,2 m3/h bezpečně pokrývá potřeby běžných rodinných domů.

Proč zvolit termostatický ventil Regulus TSV 3B (kód 11281):
• Automatické vyvažování by-passu: Žádné nastavování manuálního škrticího ventilu na zkratovém potrubí.
• Nulová spotřeba elektrické energie: Plně autonomní provoz zajištěný roztažností voskového elementu bez kabeláže a pohonů.
• Kompaktní konstrukce v jednom tělese: Šetří místo na montážní zdi kotelny a zmenšuje počet šroubovaných spojů.
• Vysoká hydraulická kapacita Kvs 6,2 m3/h: Nízký vnitřní odpor umožňuje bezproblémový průtok otopné vody bez zbytečných ztrát.
• Jednoduchý servis z čelní strany: Termostatickou patronu lze kdykoliv vyjmout či vyměnit za jinou teplotu přes servisní zátku bez demontáže tělesa z trubek.
• Jakostní kovaná mosaz: Dlouhá životnost a vysoká odolnost vůči korozi, usazování nečistot i teplotním rázům.

Montážní doporučení a hydraulické zapojení:
• Ventil se instaluje na vratné potrubí do kotle v souladu se směrem proudění vyznačeným na těle ventilu (hrdlo A = vstup z otopného systému, hrdlo B = by-pass z výstupu kotle, hrdlo AB = směšovaný výstup do kotle).
• Oběhové čerpadlo kotlového okruhu osaďte mezi výstupní hrdlo AB a vstup zpátečky do kotle.
• Mezi výstup z kotle a vstupní hrdlo B ventilu zapojte přímé zkratové potrubí (by-pass).
• Ventil lze instalovat ve vodorovné i svislé poloze; dbejte na volný přístup k čelní servisní zátce pro budoucí revize.
• Pro snadnou údržbu doporučujeme před a za ventil osadit uzavírací kulové kohouty.

Technické parametry:
• Výrobce: Regulus
• Modelová řada: TSV 3B
• Objednací kód (SKU): 11281
• Typ armatury: Třícestný termostatický směšovací ventil
• Jmenovitá světlost: DN 25
• Připojovací závity: 3× vnitřní závit G 1" F
• Jmenovitá otevírací teplota: 55 °C
• Průtokový součinitel Kvs (ze systému A do AB): 6,2 m3/h
• Průtokový součinitel Kvs (z by-passu B do AB): 4,4 m3/h
• Maximální provozní tlak: 6 bar (0,6 MPa)
• Maximální provozní teplota: 95 °C
• Materiál tělesa: Kovaná mosaz

Často kladené otázky (FAQ):
• Jaký je rozdíl mezi verzí 55 °C (11281) a 65 °C (11280)?
Model 55 °C začíná otevírat průtok ze systému dříve, což je vhodné pro modernější kotle s menším objemem vody, peletové kotle či krbová kamna. Verze 65 °C je tradičně určena pro klasické zplyňovací kotle na kusové dřevo vyžadující vyšší teplotu výměníku.
• Lze v budoucnu změnit provozní teplotu ventilu?
Ano. Těleso ventilu zůstává v potrubí. Stačí vyšroubovat čelní zátku a vyměnit vnitřní termočlen za jinou variantu (např. 45 °C – kód 12102, 50 °C – kód 16095 nebo 65 °C – kód 12100).
• Jak ventil pracuje při studeném startu?
Při teplotě pod 55 °C je vstup z otopné soustavy (A) zcela uzavřen a oběh probíhá pouze přes zkrat (B). Kotel se bleskově zahřeje na provozní teplotu. Po dosažení 55 °C se začíná plynule přimíchávat voda ze systému tak, aby teplota do kotle nikdy neklesla pod stanovenou mez.
