Ventil směšovací termostatický TSV3B 1“ 50°C - 15517

Detailní popis produktu

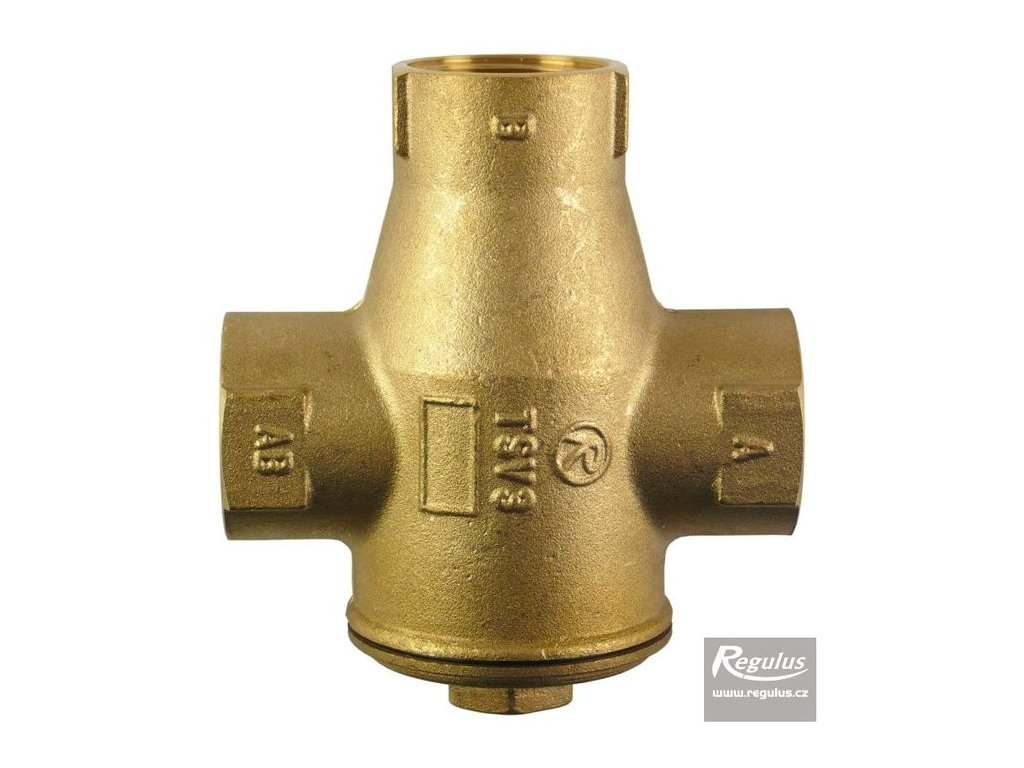

Ventil směšovací termostatický TSV 3B 1" – 50 °C – Regulus | Kód 15517

Termostatický směšovací ventil Regulus TSV 3B v dimenzi 1" (vnitřní závit G 1" F) s pevně nastavenou otevírací teplotou 50 °C (objednací kód 15517) představuje autonomní směšovací armaturu určenou k ochraně kotlů a krbových vložek na tuhá paliva, dřevo i pelety před nízkoteplotní korozí. Zajišťuje stálé předehřívání vratné otopné vody vstupující do kotle, čímž udržuje teplotu výměníku nad rosným bodem spalin a spolehlivě zabraňuje dehtování teplosměnných ploch i spalinových cest.
Zásadní konstrukční předností moderní řady TSV 3B je integrované automatické vyvažování by-passu (zkratu). Ventil nepotřebuje žádný dodatečný ruční vyvažovací ventil na zkratovém potrubí z výstupu kotle – vnitřní kuželka s voskovým termočlenem totiž při nárůstu teploty plynule otevírá větev ze systému a zároveň automaticky přivírá by-pass až do jeho úplného uzavření. Tím se při plném nahřátí eliminuje parazitní cirkulace vody zkratem a veškerý tepelný výkon směřuje přímo do otopné soustavy nebo akumulační nádrže. Teplota 50 °C představuje ideální kompromis pro moderní automatické peletové kotle, krbová kamna s teplovodním výměníkem či instalace, kde výrobce zdroje předepisuje teplotu zpátečky minimálně 50 °C.

Pro koho a do jakých instalací je směšovací ventil TSV 3B 50 °C ideální:
• Automatické kotle na pelety a biomasu: Zajištění správné minimální teploty zpátečky bez zbytečného přetápění kotlového okruhu.
• Krbové vložky a kamna s teplovodním výměníkem: Ochrana před tvorbou agresivního kondenzátu a černáním skla topeniště.
• Otopné soustavy s akumulačními nádržemi: Zajišťuje rychlý náběh kotle na provozní teplotu a plynulé vrstvení tepla v nádrži.
• Kotle do výkonu cca 25–35 kW: Dimenze DN 25 (1") s průtokovým součinitelem Kvs 6,2 m3/h bezpečně pokrývá hydraulické nároky běžných rodinných domů.

Proč zvolit termostatický ventil Regulus TSV 3B (kód 15517):
• Automatické vyvažování by-passu: Odpadá nutnost instalace a složitého nastavování ručního regulačního ventilu na zkratu.
• Nulová spotřeba elektrické energie: Spolehlivý chod řízený roztažností voskového elementu bez kabeláže a řídicí elektroniky.
• Kompaktní konstrukce: Integrované řešení šetří montážní prostor v kotelně a snižuje počet spojů.
• Vysoká průtočnost Kvs 6,2 m3/h: Nízký hydraulický odpor zaručuje bezproblémový oběh i při vyšších průtocích otopné vody.
• Snadný servis z čela armatury: Vnitřní termočlen lze vyjmout nebo vyměnit za jinou teplotu přes servisní zátku bez demontáže tělesa z potrubí.
• Masivní mosazné těleso: Dlouhodobá odolnost vůči korozi, usazování nečistot i vysokému teplotnímu zatížení.

Montážní doporučení a hydraulické zapojení:
• Ventil se montuje na vratné potrubí do kotle v souladu s vyznačeným směrem toku otopné vody (hrdlo A = vstup z otopného systému, hrdlo B = by-pass z výstupu kotle, hrdlo AB = výstup směšované vody do zpátečky kotle).
• Oběhové čerpadlo kotlového okruhu se instaluje mezi výstupní hrdlo AB a vstup do kotle.
• Mezi výstup z kotle a vstupní hrdlo B ventilu se zapojuje neškrcené zkratové potrubí (by-pass).
• Ventil lze instalovat v libovolné poloze (vodorovně i svisle), doporučujeme však zachovat přístup k čelní servisní zátce pro budoucí údržbu.
• Před a za ventil doporučujeme osadit uzavírací kulové kohouty pro snadný servis bez nutnosti vypouštět vodu z celé soustavy.

Technické parametry:
• Výrobce: Regulus
• Modelová řada: TSV 3B
• Objednací kód (SKU): 15517
• Typ armatury: Třícestný termostatický směšovací ventil
• Jmenovitá světlost: DN 25
• Připojovací závity: 3× vnitřní závit G 1" F
• Jmenovitá otevírací teplota: 50 °C
• Průtokový součinitel Kvs (ze systému A do AB): 6,2 m3/h
• Průtokový součinitel Kvs (z by-passu B do AB): 4,4 m3/h
• Maximální provozní tlak: 6 bar (0,6 MPa)
• Maximální provozní teplota: 95 °C
• Materiál tělesa: Kovaná mosaz

Často kladené otázky (FAQ):
• V čem se liší TSV 3B od staršího typu TSV 3?
Původní modely TSV 3 vyžadovaly na zkratové potrubí ruční vyvažovací ventil, který se musel mechanicky seřídit. Modelová řada TSV 3B má vyvažování by-passu integrováno uvnitř – jakmile se teplota zvýší, vnitřní kuželka zkrat samočinně uzavře.
• Lze u tohoto ventilu v budoucnu změnit teplotu na 45 °C nebo 65 °C?
Ano, těleso ventilu zůstává trvale v potrubí. Stačí odšroubovat čelní servisní zátku a vyměnit stávající termočlen za náhradní patronu Regulus s požadovanou teplotou (např. kód 12102 pro 45 °C nebo kód 12100 pro 65 °C).
• Jak ventil funguje při zatápění?
Při studeném kotli (pod 50 °C) je vstup ze systému (A) zcela uzavřen a voda cirkuluje pouze v malém kotlovém okruhu přes by-pass (B). Kotel se tím rychle nahřeje. Po dosažení 50 °C začne ventil přimíchávat chladnější vodu ze systému tak, aby teplota do kotle neklesla pod tuto hodnotu.
