Trubka koaxiální DN100/60 x 2000 mm - 52100004

Detailní popis produktu

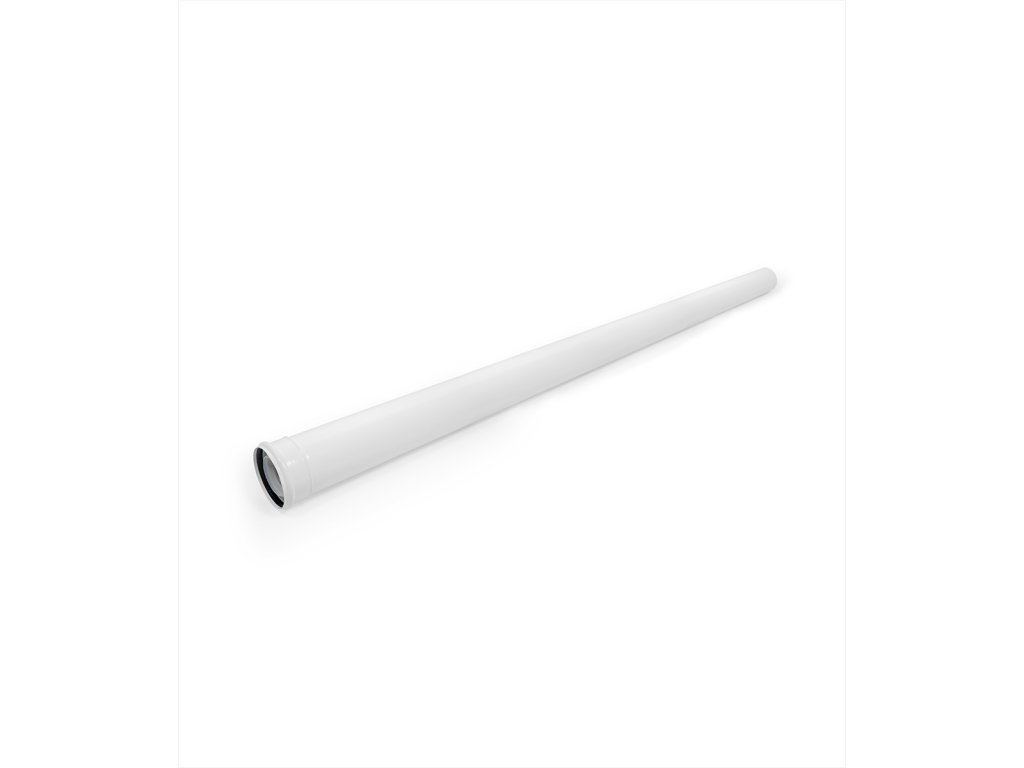

Trubka koaxiální DN 60/100 × 2000 mm – BRILON SERIO | Kód 52100004

Originální systémová koaxiální spalinová trubka BRILON SERIO o dimenzi DN 60/100 a prodloužené stavební délce 2000 mm (kód produktu 52100004) představuje ideální díl pro rychlou a ekonomickou montáž dlouhých přímých úseků kouřovodu s minimálním počtem spojů. Slouží k bezpečnému odvodu spalin a současnému přívodu spalovacího vzduchu u plynových kondenzačních kotlů v podtlakovém i přetlakovém provozu. Dvouvrstvá konstrukce spojuje vnitřní spalinovou vložku z chemicky a teplotně vysoce odolného polypropylenu (PP/PPs) o tloušťce stěny 1,5 mm a vnější ochranný plášť z bíle lakovaného kovu/hliníku. Systém je plně certifikován podle evropské normy ČSN EN 14471 v teplotní třídě T120 (maximální dovolená teplota spalin na hrdle spotřebiče 120 °C) a špičkové třídě plynotěsnosti H1 (provozní přetlak až do 5 000 Pa).
Dvoumetrová délka výrazně urychluje montáž v rozsáhlejších prostorech, snižuje hydraulický odpor trasy menším počtem hrdlových spojů a šetří čas montážníků. Tvarovka je vybavena přesným zásuvným hrdlovým spojením s kvalitním břitovým elastomerovým těsněním, které dlouhodobě odolává agresivnímu působení kyselého kondenzátu v mokrém (W) provozu. Díky certifikaci nehořlavého kovového opláštění třídy L0 (klasifikace O00) je navíc povolen nulový odstup vnějšího pláště od hořlavých stavebních konstrukcí.

Pro koho a při jakých instalacích je koaxiální trubka Brilon SERIO DN 60/100 ideální:
• Kondenzační plynové kotle: Vhodné pro spotřebiče typu C (uzavřená spalovací komora) s koaxiálním připojením DN 60/100 (Baxi, De Dietrich, Intergas, Protherm, Vaillant, Viessmann, Bosch apod.).
• Dlouhé rovné úseky kouřovodu: Přímé vodorovné trasy přes více místností, garáže, technické chodby i svislé stoupačky s minimem spojů.
• Pohledové vedení v interiérech: Estetický bílý kovový povrch vhodný do chodeb, koupelen i kuchyní bez nutnosti dodatečného zakrytí.
• Instalace v těsné blízkosti stěn a konstrukcí: Klasifikace O00 dovoluje přímý kontakt vnějšího kovového pláště s hořlavými stavebními materiály.
• Topenáři a kominické montážní firmy: Efektivní realizace dlouhých tras se zárukou certifikovaného systémového komína.

Proč zvolit originální trubku BRILON SERIO DN 60/100 × 2000 mm (52100004):
• Certifikace dle ČSN EN 14471 (T120 H1 O W2 000 I D L0): Přenáší plnou bezpečnostní garanci systémového spalinovodu z originálních dílů.
• Méně spojů na trase: Dvoumetrový modul zrychluje montáž, zmenšuje riziko netěsností a snižuje celkový aerodynamický odpor.
• Teplotní třída T120: Maximální povolená teplota spalin 120 °C zaručuje vysokou bezpečnostní rezervu vůči běžnému provozu kondenzačních kotlů.
• Tlaková třída H1: Špičková odolnost přetlaku až do 5 000 Pa vylučuje jakýkoliv únik spalin do obytných prostor.
• Vysoká chemická odolnost: Vnitřní plastové jádro z PPs je zcela imunní vůči agresivnímu působení kyselého kondenzátu.
• Nulový odstup od hořlavých materiálů (O00): Bezpečná instalace i v těsné blízkosti nábytku, sádrokartonu a dřevěných konstrukcí.
• Spolehlivé břitové těsnění: Odpovídá normě EN 14241-1 a zaručuje trvalou těsnost proti úniku spalin i falešnému přisávání vzduchu.

Doporučení pro správné použití a údržbu:
• Sklon spalinovodu: U vodorovných tras dodržujte předepsaný minimální sklon 3° směrem ke kotli, což u této 2m trubky představuje celkový výškový rozdíl 112 mm (56 mm na 1 metr délky) pro bezpečný odtok kondenzátu.
• Orientace hrdel: Hrdla trubek a tvarovek musí směřovat výhradně ve směru toku spalin (hrdla směřují proti směru toku stékajícího kondenzátu).
• Pravidla zkracování: Pokud je nutné trubku zkrátit na míru, obě části (vnitřní plast i vnější kov) se po rozebrání zkracují samostatně pouze na zásuvném konci bez hrdla. Hrana vnitřní PPs vložky se musí srazit pod úhlem 15° v délce cca 5 mm.
• Předepsané mazivo: Pro zasunutí dílů do těsnění používejte výhradně originální montážní mazivo BRILON SERIO; použití mazadel na bázi minerálních olejů je přísně zakázáno (způsobují degradaci a ztvrdnutí elastomerových těsnění).
• Kotvení trasy: Maximální rozteč kotvicích objímek kouřovodu nesmí překročit 2 m – u dvoumetrového kusu dbejte na řádné podepření, aby nedocházelo k prověšení trubky a narušení spádu.
• Komínový štítek: Po dokončení montáže označte spalinovou cestu řádně vyplněným systémovým štítkem.

Technické parametry:
• Dodavatel: Brilon a.s.
• Produktová řada: Spalinový systém SERIO
• Objednací kód (SKU): 52100004
• Typ dílu: Koaxiální spalinová trubka
• Jmenovitá dimenze: DN 60/100 (vnitřní odvod spalin 60 mm / vnější přívod vzduchu 100 mm)
• Délka dílu: 2000 mm (2 m)
• Klasifikace dle ČSN EN 14471: T120 H1 O W2 000 I D L0 (dvouvrstvý systém s kovovým opláštěním)
• Teplotní třída: T120 (max. teplota spalin 120 °C na hrdle spotřebiče)
• Tlaková třída: H1 (přetlakový provoz do 5 000 Pa i podtlakový provoz)
• Třída odolnosti proti kondenzátu: W (pro mokrý kondenzační provoz)
• Třída odolnosti proti korozi: 2 (spaliny ze zemního plynu a kapalných paliv se sírou ? 0,2 %)
• Vzdálenost od hořlavých materiálů: 0 mm (O00)
• Materiál vnitřní vložky: Polypropylen (PPs), tloušťka stěny 1,5 mm
• Materiál vnějšího pláště: Bílý lakovaný kov / hliník (nehořlavé opláštění L0)
• Těsnění: Integrované břitové elastomerové těsnění dle EN 14241-1

Často kladené otázky (FAQ):
• Jak často je nutné dvoumetrovou trubku kotvit?
Podle montážních pokynů výrobce je maximální rozteč kotvicích objímek 2 metry. U samostatné dvoumetrové trubky ve vodorovném směru se doporučuje zajistit alespoň dva upevňovací body (např. v blízkosti spojů), aby trasa držela konstantní spád 3° a neprověšovala se vahou kondenzátu.
• Lze tuto trubku zkrátit, pokud potřebuji například 1,6 metru?
Ano, trubku lze upravit na požadovanou délku. Po rozebrání zkraťte vnitřní i vnější část samostatně na hladkém konci bez hrdla a zásuvný konec plastové trubky srazte pod úhlem 15° (v délce 5 mm).
• Jaký celkový spád musí mít tato dvoumetrová trubka?
Při délce 2000 mm a předepsaném sklonu 3° (56 mm na 1 m) musí být výškový rozdíl mezi začátkem a koncem trubky přesně 112 mm směrem ke kotli.
