Trubka koaxiální DN100/60 x 1000 mm - 52100003

Detailní popis produktu

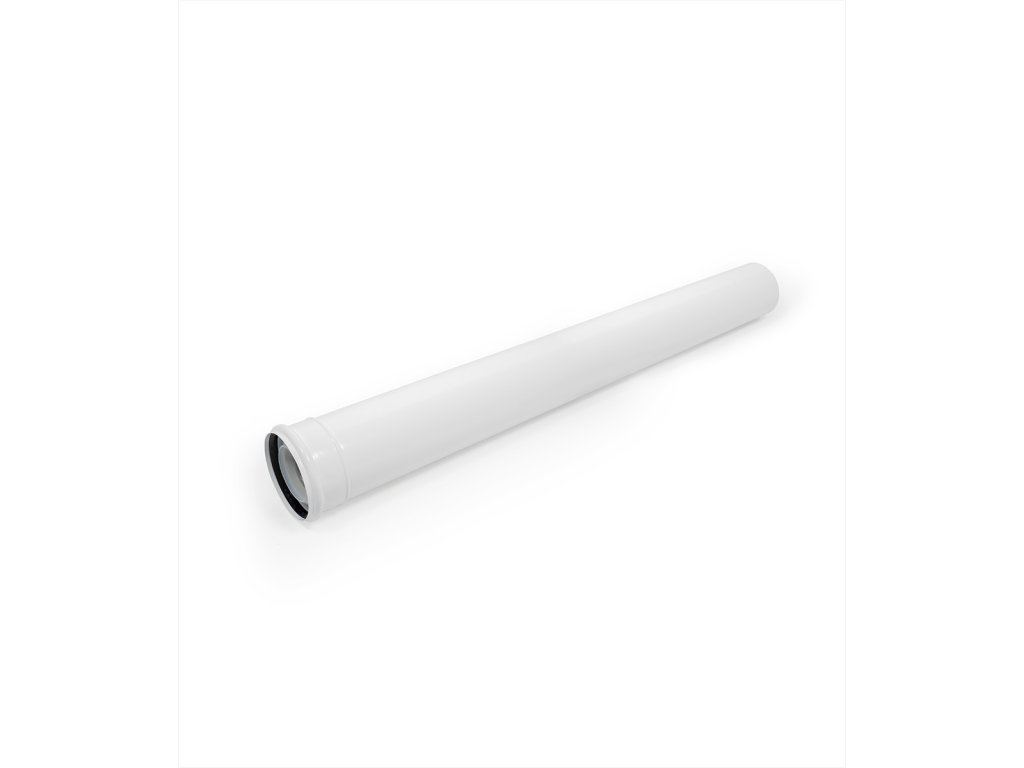

Trubka koaxiální DN 60/100 × 1000 mm – BRILON SERIO | Kód 52100003

Originální systémová koaxiální spalinová trubka BRILON SERIO o dimenzi DN 60/100 a základní stavební délce 1000 mm (kód produktu 52100003) představuje klíčový konstrukční prvek vnitřního kouřovodu určený pro bezpečný odvod spalin a současný přívod spalovacího vzduchu u plynových kondenzačních kotlů v podtlakovém i přetlakovém provozu. Dvouvrstvá konstrukce spojuje vnitřní spalinovou vložku z chemicky i teplotně vysoce odolného polypropylenu (PP/PPs) o tloušťce stěny 1,5 mm a vnější ochranný plášť z bíle lakovaného kovu/hliníku. Systém je plně certifikován podle evropské normy ČSN EN 14471 v teplotní třídě T120 (maximální dovolená teplota spalin na hrdle spotřebiče 120 °C) a špičkové třídě plynotěsnosti H1 (provozní přetlak až do 5 000 Pa).
Metrová délka představuje základní stavební díl pro efektivní realizaci delších přímých úseků spalinové cesty ve vodorovném i svislém směru. Tvarovka je vybavena přesným zásuvným hrdlovým spojením s kvalitním břitovým elastomerovým těsněním, které dlouhodobě odolává agresivnímu působení kyselého kondenzátu v mokrém (W) provozu. Díky certifikaci nehořlavého kovového opláštění třídy L0 (klasifikace O00) je navíc povolen nulový odstup vnějšího pláště od hořlavých stavebních konstrukcí.

Pro koho a při jakých instalacích je koaxiální trubka Brilon SERIO DN 60/100 ideální:
• Kondenzační plynové kotle: Vhodné pro spotřebiče typu C (uzavřená spalovací komora) s koaxiálním připojením DN 60/100 (Baxi, De Dietrich, Intergas, Protherm, Vaillant, Viessmann, Bosch apod.).
• Dlouhé horizontální i vertikální trasy: Základní metrový díl pro rychlé skládání spalinových tras v interiérech, technických místnostech a kotelnách s minimálním počtem spojů.
• Pohledové vedení v obytných prostorách: Estetický bílý kovový povrch vhodný do chodeb, koupelen i kuchyní bez nutnosti dodatečného zakrytí.
• Instalace v těsné blízkosti stěn a trámů: Klasifikace O00 dovoluje přímý kontakt vnějšího kovového pláště s hořlavými stavebními materiály.
• Topenáři a kominické montážní firmy: Rychlé a bezpečné sestavení spalinové trasy se zárukou certifikovaného systémového komína.

Proč zvolit originální trubku BRILON SERIO DN 60/100 × 1000 mm (52100003):
• Certifikace dle ČSN EN 14471 (T120 H1 O W2 000 I D L0): Přenáší plnou bezpečnostní garanci systémového spalinovodu z originálních dílů.
• Teplotní třída T120: Maximální povolená teplota spalin 120 °C garantuje vysokou bezpečnostní rezervu vůči běžnému provozu kondenzačních kotlů.
• Tlaková třída H1: Špičková odolnost přetlaku až do 5 000 Pa vylučuje jakýkoliv únik spalin do obytných prostor.
• Vysoká chemická odolnost: Vnitřní plastové jádro z PPs je zcela imunní vůči agresivnímu působení kyselého kondenzátu.
• Nulový odstup od hořlavých materiálů (O00): Bezpečná instalace i v těsné blízkosti nábytku, sádrokartonu a dřevěných konstrukcí.
• Spolehlivé břitové těsnění: Odpovídá normě EN 14241-1 a zaručuje trvalou těsnost proti úniku spalin i falešnému přisávání vzduchu.

Doporučení pro správné použití a údržbu:
• Sklon spalinovodu: U vodorovných tras dodržujte předepsaný minimální sklon 3° směrem ke kotli, což představuje výškový rozdíl 56 mm (5,6 cm) na 1 metr délky pro bezpečný gravitační odtok kondenzátu.
• Orientace hrdel: Hrdla trubek a tvarovek musí směřovat výhradně ve směru toku spalin (hrdla směřují proti směru toku stékajícího kondenzátu).
• Pravidla zkracování: Pokud je nutné trubku zkrátit na míru, obě části (vnitřní plast i vnější kov) se po rozebrání zkracují samostatně pouze na zásuvném konci bez hrdla. Hrana vnitřní PPs vložky se musí srazit pod úhlem 15° v délce cca 5 mm.
• Předepsané mazivo: Pro zasunutí dílů do těsnění používejte výhradně originální montážní mazivo BRILON SERIO; použití mazadel na bázi minerálních olejů je přísně zakázáno (způsobují degradaci a ztvrdnutí elastomerových těsnění).
• Kotvení trasy: Maximální rozteč kotvicích objímek kouřovodu nesmí překročit 2 m.
• Komínový štítek: Po dokončení montáže označte spalinovou cestu řádně vyplněným systémovým štítkem.

Technické parametry:
• Dodavatel: Brilon a.s.
• Produktová řada: Spalinový systém SERIO
• Objednací kód (SKU): 52100003
• Typ dílu: Koaxiální spalinová trubka
• Jmenovitá dimenze: DN 60/100 (vnitřní odvod spalin 60 mm / vnější přívod vzduchu 100 mm)
• Délka dílu: 1000 mm (1 m)
• Klasifikace dle ČSN EN 14471: T120 H1 O W2 000 I D L0 (dvouvrstvý systém s kovovým opláštěním)
• Teplotní třída: T120 (max. teplota spalin 120 °C na hrdle spotřebiče)
• Tlaková třída: H1 (přetlakový provoz do 5 000 Pa i podtlakový provoz)
• Třída odolnosti proti kondenzátu: W (pro mokrý kondenzační provoz)
• Třída odolnosti proti korozi: 2 (spaliny ze zemního plynu a kapalných paliv se sírou ? 0,2 %)
• Vzdálenost od hořlavých materiálů: 0 mm (O00)
• Materiál vnitřní vložky: Polypropylen (PPs), tloušťka stěny 1,5 mm
• Materiál vnějšího pláště: Bílý lakovaný kov / hliník (nehořlavé opláštění L0)
• Těsnění: Integrované břitové elastomerové těsnění dle EN 14241-1

Často kladené otázky (FAQ):
• Lze metrovou trubku seříznout na libovolnou kratší délku?
Ano, trubku lze zkrátit na míru dle stavební potřeby. Obě části (plastovou i kovovou) zkraťte samostatně výhradně na hladké straně bez hrdla a vnitřní plastovou PPs trubku nezapomeňte srazit pod úhlem 15°, aby při zasunování nepoškodila těsnění.
• Kolik kotvicích objímek je nutné použít na jednu metrovou trubku?
Maximální povolená rozteč kotvicích bodů je 2 metry. U samostatné metrové trubky závisí počet na celkové konfiguraci trasy, avšak kotvení musí být vždy umístěno bezprostředně před a za každou změnou směru (např. před kolenem) a trasa nesmí vykazovat průhyb.
• Může se při montáži použít běžný saponát či vazelína?
Ne, výrobce v návodu striktně zakazuje mazadla na bázi minerálních olejů či běžné saponáty, které mohou poškodit strukturu elastomerového těsnění. Povoleno je pouze originální montážní mazivo BRILON SERIO.
