Trubka koaxiální DN100/60 x 250 mm - 52100001

Detailní popis produktu

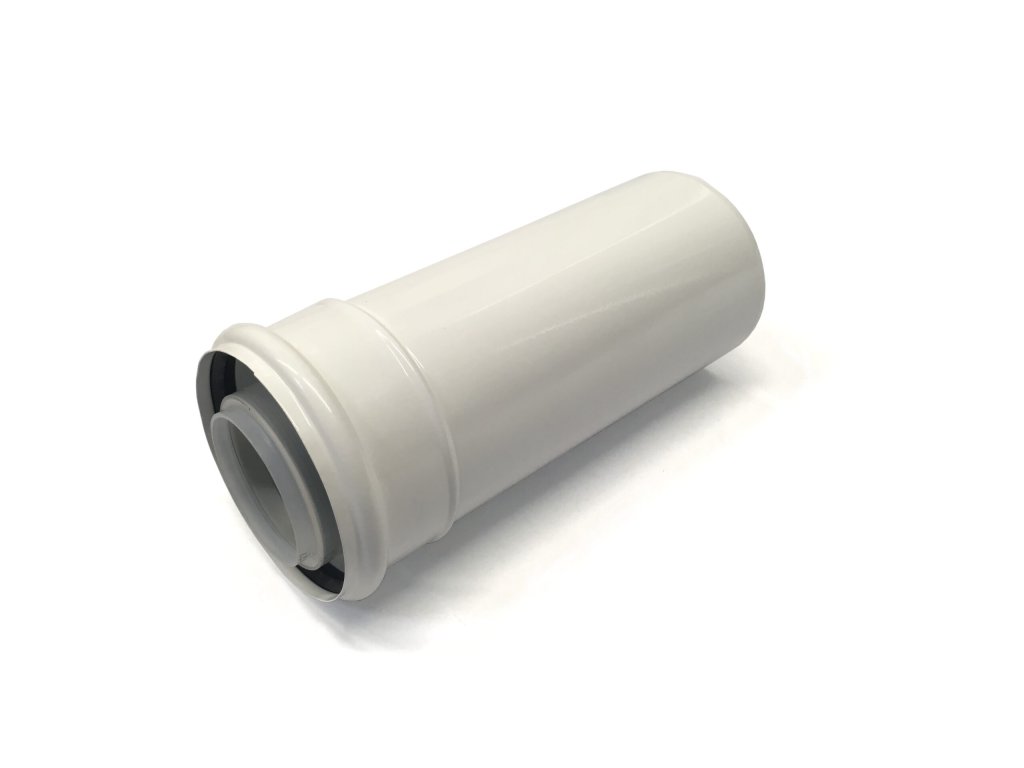

Trubka koaxiální DN 60/100 mm, délka 250 mm Brilon (vnitřní systém) | Kód 52100001

Koaxiální spalinová prodlužovací trubka o dimenzi DN 60/100 mm a zkrácené stavební délce 250 mm od dodavatele Brilon (objednací kód 52100001) představuje přesný systémový prvek pro koncentrické odkouření plynových kondenzačních kotlů. Konstrukce „trubka v trubce“ zajišťuje současný bezpečný odvod spalin vnitřní vložkou z vysoce odolného polypropylenu (PPs) a přisávání spalovacího vzduchu z exteriéru meziprostorem pod bílým lakovaným kovovým pláštěm.
Díky kompaktní stavební délce 250 mm je tento díl ideálním řešením pro jemné délkové dopasování kouřovodu tam, kde běžná metrová či půlmetrová prodloužení nevycházejí do požadované osy. Eliminuje nutnost pracného zařezávání delších trubek při dopojování kotle na komínový sopouch, při průchodech stěnou nebo mezi koleny. Hrdlový systém s integrovanými elastomerovými břitovými těsněními (EPDM) garantuje okamžitou těsnost v přetlakovém provozu třídy P1 (do 200 Pa) a odolává teplotám spalin až do 120 °C.

Pro koho a do jakých instalací je koaxiální trubka ideální:
• Jemné dopasování trasy: Přesné dorovnání roztečí mezi hrdlem kotle, revizními koleny a prostupem do šachty či zdi.
• Kondenzační plynové kotle s vývodem DN 60/100: Kompatibilní se spotřebiči značek Baxi, De Dietrich, Viessmann, Vaillant, Protherm, Bosch, Buderus a dalšími.
• Vnitřní pohledové instalace: Bílý komaxitový nástřik perfektně ladí s designem kotle v technických místnostech i koupelnách.
• Přetlakové uzavřené soustavy (typ C): Bezpečný souběžný odvod spalin a přívod spalovacího vzduchu.

Proč zvolit koaxiální trubku Brilon DN 60/100 × 250 mm (kód 52100001):
• Kompaktní rozměr 250 mm: Čistá a rychlá montáž bez zbytečného řezání a odpadu materiálu.
• Kyselinovzdorná vnitřní vložka z PPs: Stoprocentní odolnost vůči působení kyselého kondenzátu z kondenzačního provozu.
• Robustní ocelový vnější plášť: Mechanická pevnost, tvarová stálost a kvalitní bílý práškový lak.
• Továrně osazená EPDM těsnění: Spolehlivý spoj s okamžitou těsností vůči úniku spalin i zápachu.
• Nízký hydraulický odpor: Hladká vnitřní stěna zajišťuje plynulý odtah spalin a spolehlivý odtok kondenzátu.

Montážní doporučení a zásady instalace:
• V horizontálních trasách dbejte na dodržení minimálního spádu 3° (cca 5 cm na metr délky) směrem ke kotli pro návrat kondenzátu.
• Před sesazením naneste na vnitřní i vnější těsnicí břity silikonové montážní mazivo (nikdy nepoužívejte oleje na ropné bázi).
• Trubku zasuňte do navazujícího hrdla na doraz a povytáhněte o 2–3 mm zpět pro zajištění dilatační rezervy.
• V případě potřeby ještě kratšího úseku lze trubku na hladkém konci opatrně zkrátit (nutno zaříznout vnější plech i vnitřní plast a srazit náběhové hrany).

Technické parametry:
• Dodavatel / Značka: Brilon
• Typ systému: Vnitřní koaxiální systém (koncentrický)
• Objednací kód (SKU): 52100001
• Jmenovitá dimenze: DN 60/100 mm (vnitřní odtah DN 60 / vnější plášť DN 100)
• Stavební (užitná) délka: 250 mm
• Provedení: Hrdlové se zásuvným spojem a břitovým těsněním EPDM
• Materiál vnitřní vložky: Polypropylen PPs (kyselinovzdorný plast)
• Materiál vnějšího pláště: Ocelový plech s bílým práškovým lakem
• Tlaková třída: P1 (přetlakový provoz do 200 Pa)
• Maximální teplota spalin: 120 °C
• Určení: Odtah spalin a sání vzduchu pro plynové kondenzační kotle

Často kladené otázky (FAQ):
• Lze tuto krátkou trubku ještě dodatečně zkrátit?
Ano, hladký konec trubky lze v případě potřeby zkrátit jemnou pilkou na kov/plast. Je nutné dodržet správný přesah vnitřní plastové vložky vůči vnějšímu plášti a pečlivě srazit hrany, aby nedošlo k poškození těsnění v navazujícím kusu.
• Jsou těsnění součástí této trubky?
Ano, v hrdle trubky je z výroby přesně osazeno vnitřní těsnění pro vložku DN 60 i vnější těsnění pro plášť DN 100.
• Lze tuto trubku použít i ve svislém vedení?
Ano, trubka je plně certifikována jak pro vodorovné kouřovody, tak pro vertikální koaxiální trasy vedené interiérem ke střešnímu prostupu.
