Sada horizontální DN100/60 délka 690 mm - 52106100

Detailní popis produktu

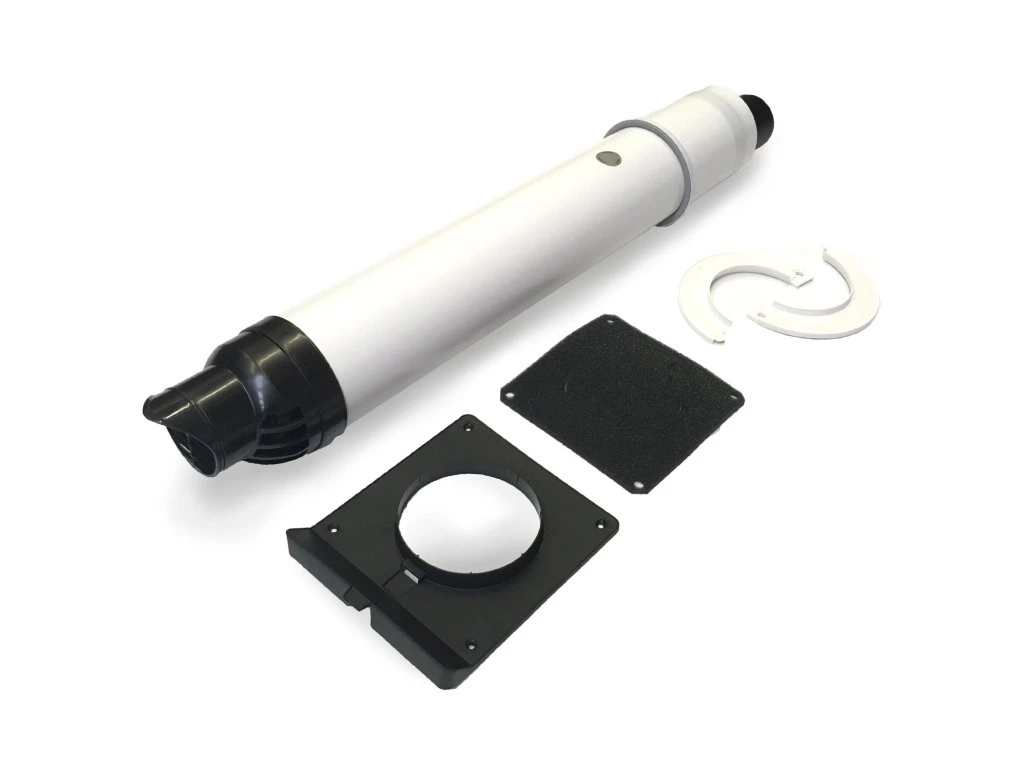

Trubka horizontální fasádní DN 60/100 mm, délka 690 mm Brilon (přes zeď, bez kolena) | Kód 52106100

Koaxiální vodorovná fasádní koncovka o dimenzi DN 60/100 mm a celkové stavební délce 690 mm od dodavatele Brilon (objednací kód 52106100) představuje systémové potrubí pro horizontální odvod spalin a současné nasávání spalovacího vzduchu přes obvodovou zeď budovy. Je určena pro moderní plynové kondenzační kotle pracující v uzavřeném přetlakovém režimu (typ instalace C13).
Tato sestava se skládá ze samotné koaxiální trubky zakončené pevnou aerodynamickou výfukovou a sací mřížkou a dvojice krycích těsnicích manžet (pro vnitřní i vnější líc zdiva). Vnitřní kouřovod je vyroben z vysoce odolného polypropylenu (PPs), který spolehlivě odolává agresivnímu působení kyselého kondenzátu. Vnější ocelový plášť opatřený kvalitním bílým práškovým lakem zaručuje mechanickou ochranu i čistý pohledový detail v interiéru.
(Upozornění: Připojovací koaxiální koleno 87° není součástí tohoto balení a v případě napojení přímo z horního hrdla kotle se objednává jako samostatný díl.)

Pro koho a do jakých instalací je horizontální trubka ideální:
• Přímý prostup fasádou bez použití kolena: Vhodné pro kotle s přímým horizontálním zadním vývodem do obvodové stěny.
• Kompletace sestavy na míru: Pro instalace, kde je již koleno osazeno (např. revizní koleno) nebo kde je mezi koleno a fasádní vývod vloženo další prodloužení.
• Kondenzační plynové kotle s přírubou DN 60/100: Kompatibilní se značkami Baxi, De Dietrich, Viessmann, Vaillant, Protherm, Bosch, Buderus a dalšími.
• Běžné tloušťky zdiva: Délka 690 mm s možností zaříznutí pokrývá většinu standardních obvodových stěn novostaveb i rekonstrukcí.

Proč zvolit horizontální trubku Brilon DN 60/100 (kód 52106100):
• Vnitřní vložka z PPs: Odolnost vůči kyselému kondenzátu, teplotním změnám a stárnutí plastu s provozní teplotou spalin do 120 °C.
• Kombinovaná venkovní hlavice: Zabraňuje vnikání deště, hnízdění ptactva a spolehlivě odděluje výdech spalin od zóny přisávání vzduchu.
• Začišťovací EPDM manžety v ceně: Balení obsahuje vnitřní i vnější manžetu pro čisté zakrytí jádrového vrtu na omítce i fasádě.
• Zkratitelná na přesnou míru: Trubku lze na hladkém konci snadno zaříznout podle skutečné tloušťky zdi.
• Certifikovaný přetlakový provoz (P1): Spolehlivá těsnost vůči spalinám i zápachu.

Montážní doporučení a legislativní zásady:
• Jádrový vrt stěnou veďte v průměru cca 110–120 mm se stoupáním minimálně 3° směrem ven, aby byl zajištěn trvalý spád trubky zpět ke kotli pro odtok kondenzátu.
• V případě potřeby zkrácení řežte trubku na straně do interiéru (nikoliv na straně s venkovní plastovou mřížkou) a po řezu pečlivě začistěte hrany a srazte náběhy pro těsnění.
• Pokud je vývod směrován z horního hrdla kotle, doplňte sestavu o připojovací koleno DN 60/100 × 87° (např. standardní nebo s revizním otvorem).
• Umístění vyústění na fasádě musí splňovat normové odstupové vzdálenosti od oken, terénu a protilehlých stěn dle ČSN 73 4201 a TPG 800 01.

Technické parametry:
• Dodavatel / Značka: Brilon
• Typ systému: Horizontální fasádní potrubí (systém C13)
• Objednací kód (SKU): 52106100
• Jmenovitá dimenze: DN 60/100 mm (vnitřní odtah DN 60 / vnější sání DN 100)
• Celková délka: 690 mm (zkracovatelná)
• Obsah balení: Koaxiální trubka s integrovanou fasádní mřížkou, 1× vnitřní krycí manžeta, 1× venkovní krycí manžeta, EPDM těsnění (koleno není součástí balení)
• Materiál spalinové vložky: Polypropylen PPs (kyselinovzdorný plast)
• Materiál vnějšího pláště: Ocelový plech, bílý práškový lak
• Materiál koncovky: Polypropylen odolný vůči UV záření a povětrnostním vlivům
• Tlaková třída: P1 (přetlak do 200 Pa)
• Maximální teplota spalin: 120 °C

Často kladené otázky (FAQ):
• Je součástí balení připojovací koleno ke kotli?
Ne, toto balení obsahuje výhradně horizontální koaxiální trubku s venkovní mřížkou a dvojici začišťovacích manžet. Připojovací koleno 87° (standardní kód 52102010 nebo s kontrolním otvorem kód 52100010) je nutné objednat samostatně.
• Lze tuto trubku zkrátit na menší délku?
Ano, trubku lze na hladkém konci (směřujícím do interiéru) zkrátit podle tloušťky zdi. Vždy je potřeba zaříznout jak vnější plech, tak vnitřní plastovou trubku PPs a zachovat správný přesah vnitřní vložky pro hrdlový spoj.
• Proč musí být horizontální trasa vyspádována směrem ke kotli?
U kondenzačních kotlů je nutné, aby kyselý kondenzát stékal zpět do kotle a odcházel přes sifon do kanalizace. Pokud by trubka klesala směrem ven, kondenzát by vytékal po fasádě, ničil omítku a v zimě by mohl namrzat na mřížce.
