Průtokoměr IVAR FLC 15 EK 1–4 l/min – 500867

Detailní popis produktu

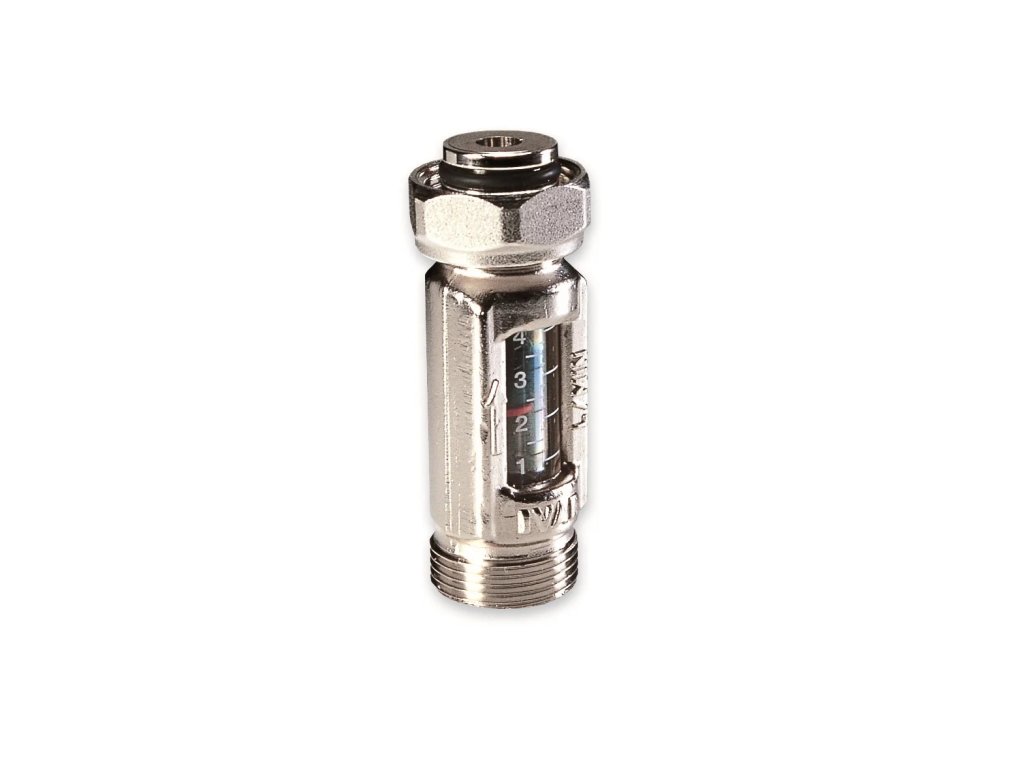

Průtokoměr IVAR FLC 15 EK 1–4 l/min – 500867

Průtokoměr IVAR.FLC 15 slouží k vizuální kontrole okamžitého průtoku topné vody v jednotlivých okruzích rozdělovače podlahového vytápění. Je vybaven přehlednou stupnicí s měřicím rozsahem 1–4 l/min, která umožňuje odečítat aktuální průtok vody topnou smyčkou.
Průtokoměr má připojení G 3/4" Eurokonus × G 3/4" Eurokonus (EK × EK) a tělo z niklované mosazi CW617N. Je určen pro použití na vratném potrubí kompatibilních rozdělovačů IVAR.

KDY A PRO KOHO JE PRODUKT VHODNÝ
• Topenáři a instalatéři – pro montáž a servis rozdělovačů podlahového vytápění.
• Kontrola průtoku – pro vizuální odečet aktuálního množství topné vody protékající okruhem.
• Hydraulické vyvážení – pro kontrolu průtoku při nastavování jednotlivých topných smyček.
• Rozdělovače IVAR – pro kompatibilní sestavy IVAR.CS 553, IVAR.CI 557 a IVAR.UNIMIX.

HLAVNÍ VLASTNOSTI A VÝHODY
• Měřicí rozsah 1–4 l/min – přehledná kontrola průtoku topné vody.
• Vizuální indikátor – červený ukazatel umožňuje odečet hodnoty na stupnici.
• Mosazné tělo CW617N – niklované provedení vhodné pro otopné soustavy.
• Připojení EK × EK – oboustranné připojení G 3/4" Eurokonus.
• Kompaktní konstrukce – stavební délka 72 mm.
• Mechanický princip měření – indikace průtoku pomocí kalibrované pružiny a pohyblivého indikátoru.
• Kompatibilita s rozdělovači IVAR – pro vybrané rozdělovače a směšovací sestavy výrobce.

OBSAH BALENÍ
• 1× průtokoměr IVAR.FLC 15 EK × EK, objednací číslo 500867.

POUŽITÍ A MONTÁŽ
Průtokoměr je určen pro instalaci na vratné potrubí jednotlivých topných smyček kompatibilních rozdělovačů IVAR.
Při montáži je nutné dodržet směr průtoku vyznačený na těle průtokoměru. Nesprávná orientace nebo umístění na přívodním potrubí může způsobit nesprávnou funkci indikace.
Před uvedením soustavy do provozu je důležité její řádné propláchnutí a odstranění nečistot.

TECHNICKÉ PARAMETRY
• Výrobce: IVAR
• Typ: IVAR.FLC 15
• Objednací číslo: 500867
• Provedení: EK × EK
• Měřicí rozsah průtoku: 1–4 l/min
• Připojení: G 3/4" Eurokonus × G 3/4" Eurokonus
• Materiál těla: Niklovaná mosaz CW617N
• Materiál indikátoru: PPA
• Materiál pružiny: Nerezová ocel
• Materiál O-kroužku: EPDM
• Stavební délka: 72 mm
• Maximální provozní tlak: 10 bar
• Maximální provozní teplota: +90 °C
• Princip měření: Mechanický, pružinový
• Umístění: Vratné potrubí topné smyčky
• Kompatibilní sestavy: IVAR.CS 553, IVAR.CI 557, IVAR.UNIMIX
• Balení: 1 kus

ČASTO KLADENÉ OTÁZKY (FAQ)
K čemu slouží průtokoměr IVAR FLC 15?
Slouží k vizuálnímu měření okamžitého průtoku topné vody jednotlivými smyčkami podlahového vytápění v rozsahu 1–4 l/min.
Lze průtokoměr použít na libovolný rozdělovač?
Ne automaticky. Je určen pro kompatibilní rozdělovače IVAR. U jiných výrobců je nutné ověřit připojovací rozměry, směr průtoku a konstrukční kompatibilitu.
Kam se průtokoměr montuje?
Podle výrobce musí být instalován na vratném potrubí topné smyčky a ve směru průtoku vyznačeném na těle.
Jaký je maximální provozní tlak a teplota?
Maximální provozní tlak je 10 bar a maximální provozní teplota +90 °C.
Potřebuje průtokoměr elektrické napájení?
Ne. Funguje mechanicky pomocí pružiny a pohyblivého indikátoru, takže nevyžaduje elektrické napájení.
