Adaptér biaxiální DN100/60-2xDN80 (nohavice) - 52105010

Detailní popis produktu

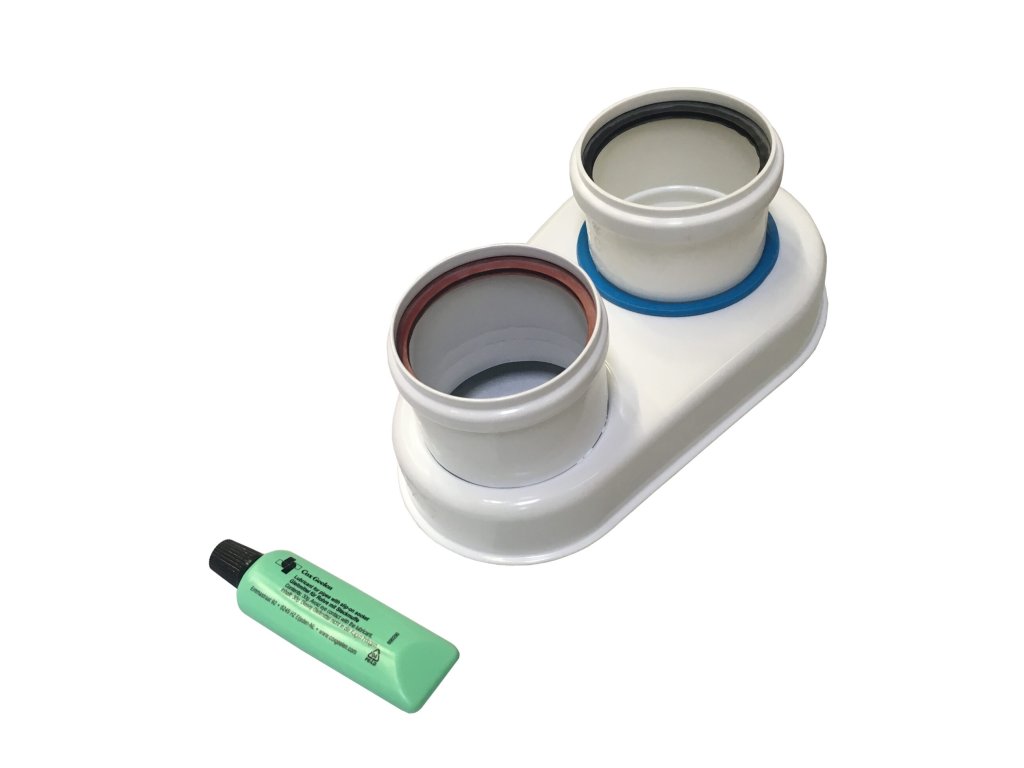

Adaptér biaxiální DN 60/100 na 2× DN 80 mm Brilon (rozdělovač / nohavice) | Kód 52105010

Biaxiální rozdělovací adaptér Brilon (objednací kód 52105010), v montážní praxi označovaný jako „nohavice“, představuje systémový prvek pro transformaci koncentrického (koaxiálního) vývodu plynového kondenzačního kotle o dimenzi DN 60/100 mm na dva samostatné paralelní okruhy DN 80 mm. Umožňuje oddělit odtah spalin od sání spalovacího vzduchu do dvou nezávislých tras (systém 2× DN 80).
Konstrukce kombinuje robustní vnější ocelový plášť opatřený kvalitním bílým práškovým lakem a vnitřní spalinové vedení z kyselinovzdorného polypropylenu (PPs). Adaptér se nasazuje přímo na přírubu či hrdlo kotle, kde plynule rozdělí koaxiální tok: spalinové hrdlo DN 80 slouží k odvodu spalin do komínové šachty nebo fasádního vývodu, zatímco sací hrdlo DN 80 slouží k přívodu čistého vzduchu z exteriéru, fasády či jiné části objektu. Integrovaná břitová elastomerová těsnění z EPDM zaručují stoprocentní těsnost v přetlakovém provozu třídy P1.

Pro koho a do jakých instalací je biaxiální adaptér ideální:
• Dlouhé spalinové cesty: Rozdělení na dvě samostatné větve DN 80 výrazně snižuje hydraulický odpor a umožňuje dosáhnout podstatně větší ekvivalentní délky kouřovodu než u koaxiálního systému 60/100.
• Kondenzační kotle s přírubou DN 60/100: Kompatibilní s většinou plynových kotlů značek Baxi, De Dietrich, Viessmann, Vaillant, Protherm, Bosch, Buderus apod.
• Sání vzduchu z fasády a výfuk komínem: Ideální řešení v situacích, kdy komínový průduch dovoluje pouze vložkování trubkou DN 80 bez možnosti koaxiálního přisávání meziprostorem šachty.
• Čisté kotelny a technické místnosti: Bílý lakovaný povrch zajišťuje estetické a pohledově čisté napojení přímo nad kotlem.

Proč zvolit biaxiální adaptér Brilon DN 60/100 – 2× DN 80 (kód 52105010):
• Maximální délkový dosah kouřovodu: Oddělený systém 2× DN 80 nabízí nižší tlakové ztráty, což je klíčové pro vyšší patra a vícepodlažní domy.
• Kyselinovzdorná vnitřní vložka z PPs: Odolává agresivnímu působení kyselého kondenzátu a teplotám spalin do 120 °C.
• Integrovaná měřicí místa: Zpravidla disponuje připravenými revizními a zkušebními otvory pro servisní odběr vzorků spalin a měření podtlaku/přetlaku.
• Pevný lakovaný plášť: Mechanická odolnost, stálost tvaru a barevný odstín ladící se skříní kotle.
• Snadná a rychlá montáž: Přesné hrdlové spojení s továrně osazenými EPDM břitovými těsněními pro rychlé zasunutí navazujících trubek.

Montážní doporučení a provozní zásady:
• Adaptér usaďte svisle přímo na hrdlo kotle nebo do systémového přírubového adaptéru spotřebiče.
• Spalinovou větev DN 80 instalujte vždy s minimálním spádem 3° (cca 5 cm na metr) směrem ke kotli, aby kondenzát stékal zpět do sifonu kotle.
• Sací větev DN 80 naopak spádujte mírně směrem ven k fasádě (pokud je sání vodorovné), aby se zabránilo zatékání dešťové vody nebo nasáté vlhkosti do ventilátoru kotle.
• Na těsnicí břity hrdel nanášejte výhradně montážní mazivo na silikonové bázi (nepoužívejte minerální oleje ani vazelíny).

Technické parametry:
• Dodavatel / Značka: Brilon
• Typ prvku: Biaxiální rozdělovač (koaxiální vstup › 2× paralelní výstup)
• Objednací kód (SKU): 52105010
• Vstupní dimenze (do kotle): Koaxiální DN 60/100 mm (vnitřní odtah DN 60 / vnější sání DN 100)
• Výstupní dimenze: 2× paralelní hrdlo DN 80 mm (1× odtah spalin + 1× sání vzduchu)
• Materiál spalinové vložky: Polypropylen PPs (kyselinovzdorný plast pro kondenzaci)
• Materiál vnějšího těla: Ocelový plech s bílým práškovým lakem
• Těsnění: EPDM břitová těsnění
• Tlaková třída: P1 (přetlakový provoz do 200 Pa)
• Maximální teplota spalin: 120 °C
• Určení: Plynové kondenzační kotle s koncentrickým připojením 60/100 mm

Často kladené otázky (FAQ):
• Kdy je nutné použít tento adaptér místo běžného koaxiálního odkouření?
Adaptér se používá v případech, kdy je trasa kouřovodu příliš dlouhá a koaxiální systém 60/100 by překročil maximální tlakovou ztrátu povolenou výrobcem kotle, nebo když má stávající komínový průduch malý průřez a vejde se do něj pouze trubka DN 80 pro spaliny, zatímco vzduch se nasává z fasády.
• Jak poznám, které hrdlo je pro spaliny a které pro vzduch?
Spalinové hrdlo navazuje přímo na vnitřní plastovou vložku DN 60 (rozšířenou na DN 80) a je označeno šipkou výfuku. Sací hrdlo propojuje vnější komoru adaptéru a přivádí vzduch k ventilátoru kotle.
• Lze na sací hrdlo nasadit plastovou trubku DN 80?
Ano, pro sací větev lze použít buď bílé lakované trubky, nebo standardní šedé/bílé plastové trubky PP/PPs DN 80.
