Koleno patní s podpěrou DN80 (koleno,kolej, opěrná tyč) 52106201

Detailní popis produktu

Patní koleno s podpěrou DN 80 mm Brilon (koleno, kolejnice, opěrná tyč) | Kód 52106201

Systémové patní koleno DN 80 mm od dodavatele Brilon (objednací kód 52106201) tvoří základní nosný prvek pro svislé vložkování komínových průduchů a šachet při odtahu spalin z moderních plynových kondenzačních kotlů. Osazuje se do spodní části komínového tělesa v místě sopouchu, kde bezpečně převádí horizontální kouřovod z kotle do vertikálního komínového vedení a zároveň nese celou váhu svislého plastového sloupce.

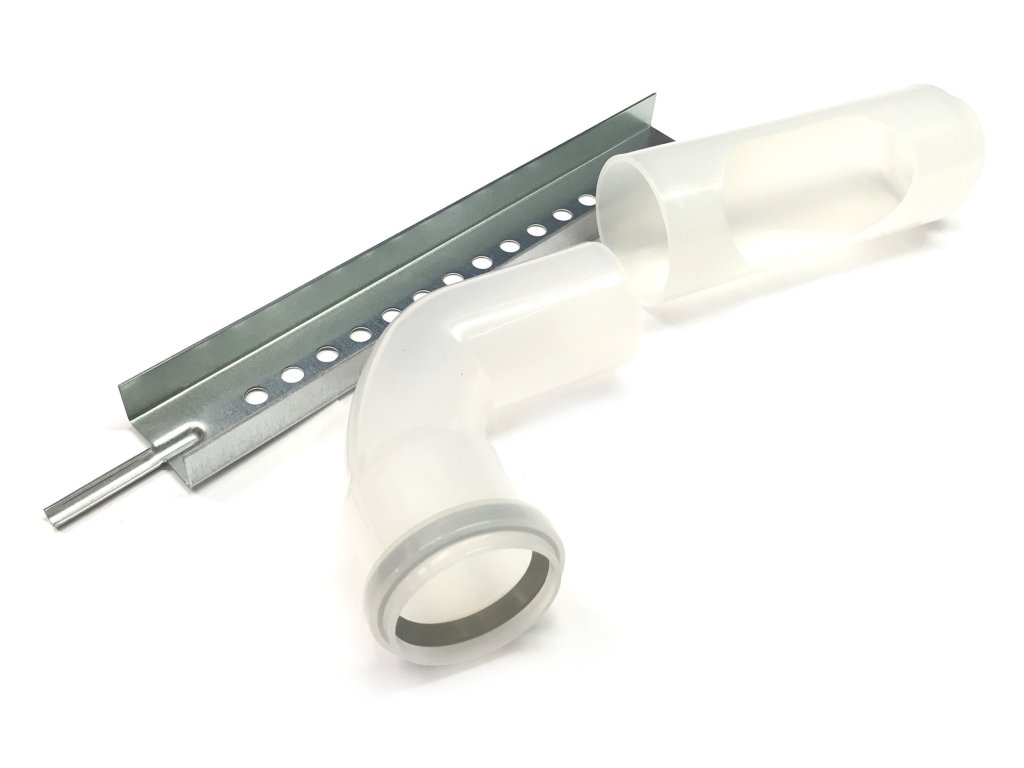

Kompletní montážní set obsahuje masivní patní koleno z vysoce odolného polypropylenu (PPs), nastavitelnou opěrnou tyč a montážní kotevní kolejnici. Tato sestava umožňuje přesné výškové i směrové ustavení v komínové šachtě a spolehlivé ukotvení do zdiva nebo podlahy vybíracího otvoru. Úhel 87° zaručuje normovaný spád 3° směrem ke kotli pro bezproblémový odtok agresivního kondenzátu. Kvalitní vnitřní břitové těsnění z EPDM v hrdle zajišťuje trvalou plynotěsnost i odolnost vůči působení přetlaku spalin (třída P1).

Pro koho a do jakých instalací je patní koleno ideální:
• Vložkování stávajících i nových komínů: Základní nosný bod pro plastové spalinové trubky DN 80 vedené komínovým průduchem.
• Kondenzační plynové kotle s odkouřením DN 80: Propojení svislé trasy se spotřebiči značek Baxi, De Dietrich, Vaillant, Protherm, Viessmann, Buderus a dalších.
• Komínové šachty s revizními dvířky: Snadné usazení a vyrovnání přímo v prostoru spodního vymetacího a kontrolního otvoru komína.
• Přetlakové spalinové cesty (P1): Schváleno pro bezpečný provoz s trvalou teplotou spalin do 120 °C.

Proč zvolit patní koleno s podpěrou Brilon DN 80 (kód 52106201):
• Kompletní instalační set: Obsahuje patní koleno, montážní kolejnici i nastavitelnou opěrnou tyč bez nutnosti improvizovaného podepření.
• Vysoká nosnost a stabilita: Masivní konstrukce bezpečně přenáší celou statickou hmotnost vertikální trasy do stavební konstrukce komína.
• Kyselinovzdorný polypropylen (PPs): Maximální chemická odolnost vůči působení agresivního kyselého kondenzátu a teplotním výkyvům.
• Integrovaný 3° spád (úhel 87°): Zabraňuje usazování kondenzátu v patě komína a zajišťuje jeho plynulý návrat do sifonu kotle.
• Spolehlivý hrdlový spoj: Továrně osazené elastomerové těsnění garantuje dokonalou těsnost vůči úniku spalin i zápachu.

Montážní doporučení a postup usazení:
• Kotevní lištu pevně připevněte do dna komínové šachty nebo bočního zdiva pomocí vhodných hmoždinek a šroubů.
• Pomocí opěrné tyče přesně nastavte výšku kolena tak, aby vodorovné hrdlo přesně lícovalo s osou kouřovodu od kotle se spádem minimálně 3° směrem ke spotřebiči.
• Na břitové těsnění vertikálního hrdla naneste originální montážní silikonové mazivo před zasunutím první svislé trubky DN 80.
• Nezapomeňte nad patním kolenem v komínové šachtě osadit distanční vystřeďovací objímky, které udrží vložku ve svislé ose průduchu.

Technické parametry:
• Dodavatel / Značka: Brilon
• Typ systému: Jednosložkový plastový systém pro vložkování (PPs)
• Objednací kód (SKU): 52106201
• Jmenovitá dimenze: DN 80 mm
• Úhel kolena: 87° (zajišťuje spád 3° směrem ke kotli)
• Obsah balení: Plastové patní koleno DN 80, montážní nosná kolejnice, výškově stavitelná opěrná tyč, EPDM břitové těsnění
• Materiál kolena: Polypropylen PPs (těžko vznětlivý, kyselinovzdorný plast)
• Materiál podpěrného mechanismu: Pozinkovaná ocel
• Tlaková třída: P1 (přetlakový provoz do 200 Pa)
• Maximální provozní teplota spalin: 120 °C
• Určení: Odtah spalin pro plynové kondenzační kotle

Často kladené otázky (FAQ):
• Udrží toto patní koleno celou váhu komínové vložky ve vícepodlažním domě?
Ano, ocelová opěrná tyč s kolejnicí je navržena tak, aby bezpečně přenesla váhu běžného svislého sloupce plastového potrubí DN 80 v rodinných i bytových domech. U mimořádně vysokých tras nad 15–20 metrů se doporučuje zařadit dodatečný odlehčovací mezikus.
• Proč je v balení kolejnice a opěrná tyč?
Plastové koleno nesmí volně viset v prostoru ani ležet na dně šachty bez fixace. Opěrný systém zaručuje pevné podepření, možnost přesné výškové nivelace a zabraňuje vytržení či posunu potrubí vlivem teplotní dilatace.
• Lze toto koleno napojit na koaxiální kouřovod 80/125 z kotle?
Ano, v místě prostupu stěnou komína se vodorovná koaxiální trasa DN 80/125 standardně zakončí krycí komínovou manžetou; vnitřní trubka DN 80 se zasune do tohoto patního kolena a meziprostor šachty slouží pro sání vzduchu.
