Koleno koaxiální s kontrolním otvorem DN125/80 x 87° - 52103203

Detailní popis produktu

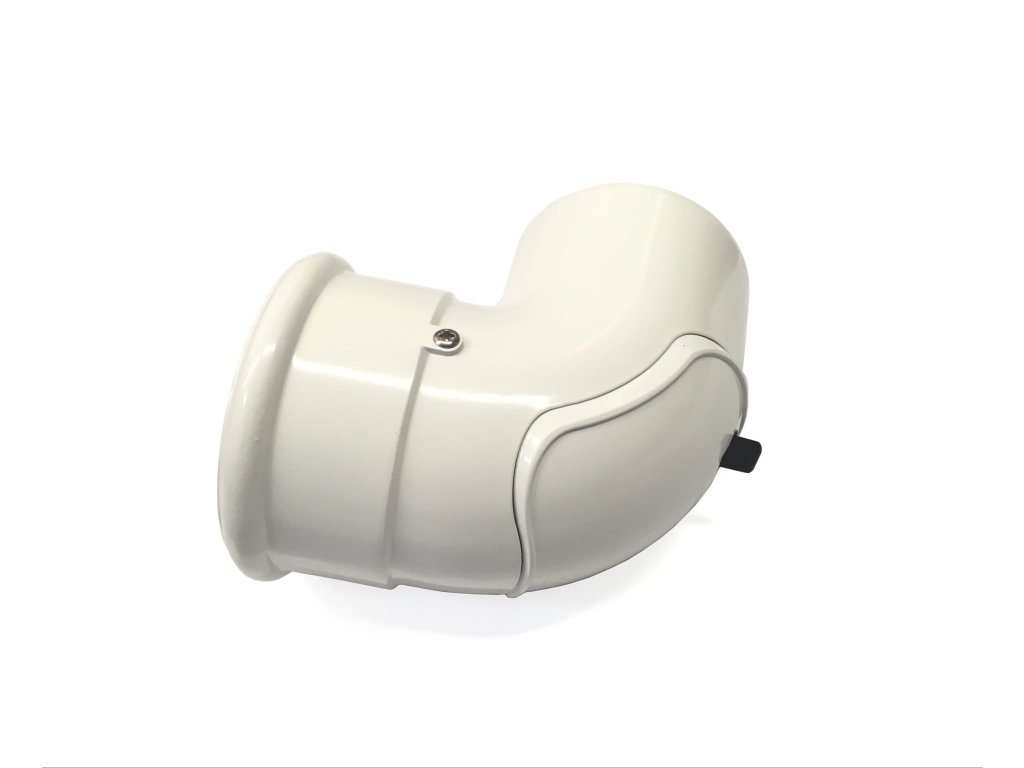

Koleno koaxiální s kontrolním otvorem DN 80/125 × 87° – BRILON SERIO | Kód 52103203

Originální systémové revizní koaxiální koleno BRILON SERIO o dimenzi DN 80/125 s úhlem 87° a integrovaným kontrolním otvorem (kód produktu 52103203) představuje klíčový prvek spalinové cesty větších kondenzačních plynových kotlů a kaskádových instalací. Slouží k pravoúhlému přechodu ze svislého odtahu kotle do vodorovného kouřovodu se zajištěným spádem a současně plní normovou funkci spodního revizního a kontrolního bodu podle ČSN EN 14471 a ČSN 73 4201. Snadno odnímatelný a plynotěsný revizní uzávěr umožňuje pravidelnou vizuální kontrolu spalinové cesty, měření a čištění kominíkem bez nutnosti rozebírání kouřovodu.
Dvouvrstvá koaxiální konstrukce spojuje vnitřní spalinovou vložku z chemicky a teplotně odolného polypropylenu (PP/PPs) o jmenovitém průměru 80 mm (tloušťka stěny 1,5 mm) a vnější ochranný plášť z bíle lakovaného kovu/hliníku o průměru 125 mm. Systém je plně certifikován v teplotní třídě T120 (max. teplota spalin 120 °C) a špičkové třídě plynotěsnosti H1 (provozní přetlak až do 5 000 Pa). Konstrukční úhel 87° zaručuje při horizontální montáži automatický sklon 3° (56 mm na 1 m trasy) směrem ke kotli pro spolehlivý odtok kondenzátu. Kovové opláštění třídy L0 navíc disponuje certifikovanou nulovou vzdáleností od hořlavých stavebních konstrukcí (klasifikace O00).

Pro koho a při jakých instalacích je revizní koaxiální koleno Brilon SERIO DN 80/125 ideální:
• Kondenzační kotle vyšších výkonů: Určeno pro plynové kondenzační spotřebiče typu C s koaxiálním výstupem DN 80/125 nebo redukované na tuto dimenzi pro delší spalinové trasy.
• Přímé napojení nad kotel: Instalace bezprostředně nad hrdlo spotřebiče (do vzdálenosti max. 1 m od osy komínového průduchu), kde nahrazuje kombinaci běžného kolena a vodorovného revizního kusu.
• Zajištění povinné revize: Vytvoření přístupného spodního kontrolního otvoru pro pravidelné revizní zprávy a čištění spalinové cesty.
• Prostory s důrazem na vzhled: Čisté bílé kovové opláštění vhodné pro pohledové vedení v kotelnách, technických místnostech i bytech.
• Instalace s nulovým odstupem: Klasifikace O00 umožňuje bezpečný kontakt vnějšího pláště s hořlavými stavebními konstrukcemi.

Proč zvolit revizní koleno BRILON SERIO DN 80/125 × 87° (52103203):
• Integrovaný kontrolní otvor: Rychlá a snadná kontrola spalinové cesty s garantovanou těsností uzávěru.
• Certifikace dle ČSN EN 14471 (T120 H1 O W2 000 I D L0): Zaručená shoda a bezpečnost systémového komína z originálních prvků.
• Konstrukční úhel 87°: Automaticky zakládá normový sklon 3° (5,6 cm na 1 metr délky) pro bezpečný gravitační odtok kyselého kondenzátu.
• Vysoká bezpečnostní třída H1: Absolutní těsnost při přetlaku až do 5 000 Pa eliminuje riziko úniku spalin.
• Kvalitní břitová těsnění dle EN 14241-1: Dlouhodobě odolná vůči agresivnímu působení kyselého kondenzátu v mokrém (W) provozu.
• Nulový odstup od hořlavých hmot (O00): Bezpečná montáž i v těsné blízkosti konstrukcí.

Doporučení pro správné použití a údržbu:
• Umístění kontrolního otvoru: Koleno osazujte nad spalinové hrdlo kotle nejvýše 1 m od osy svislého průduchu; před kontrolním otvorem zajistěte manipulační prostor minimálně 1 × 1 m.
• Sklon spalinové cesty: U navazujícího vodorovného kouřovodu udržujte minimální sklon 3° směrem ke kotli, což představuje výškový rozdíl 56 mm na 1 metr délky.
• Směr montáže: Hrdla všech dílů musí směřovat výhradně ve směru toku spalin (hrdla směřují proti směru toku stékajícího kondenzátu).
• Zákaz zkracování tvarovek: Kolena a revizní prvky se nikdy nezkracují; zkracovat lze výhradně navazující rovné trubky na straně bez hrdla (sražením hrany PPs pod úhlem 15° v délce 5 mm).
• Předepsané mazivo: Těsnění i konce trubek ošetřujte výhradně originálním montážním mazivem BRILON SERIO; použití minerálních olejů je přísně zakázáno (způsobuje degradaci pryžového těsnění).
• Kotvení trasy: Kotvicí objímky instalujte s roztečí maximálně ? 2 m, vždy bezprostředně před a za tvarovkou měnící směr.

Technické parametry:
• Dodavatel: Brilon a.s.
• Produktová řada: Spalinový systém SERIO
• Objednací kód (SKU): 52103203
• Typ dílu: Koaxiální spalinové koleno s kontrolním/revizním otvorem
• Jmenovitá dimenze: DN 80/125 (vnitřní průměr PPs 80 mm / vnější průměr kovového pláště 125 mm)
• Úhel kolena: 87° (integrovaný spád 3° pro odtok kondenzátu)
• Klasifikace dle ČSN EN 14471: T120 H1 O W2 000 I D L0
• Teplotní třída: T120 (max. teplota spalin 120 °C na hrdle spotřebiče)
• Tlaková třída: H1 (přetlak do 5 000 Pa i podtlakový provoz)
• Třída odolnosti proti kondenzátu: W (mokrý provoz)
• Třída odolnosti proti korozi: 2 (spaliny zemního plynu a kapalných paliv se sírou ? 0,2 %)
• Vzdálenost od hořlavých materiálů: 0 mm (O00)
• Materiál vnitřní trubky: Polypropylen (PPs), tloušťka stěny 1,5 mm
• Materiál vnějšího pláště: Bílý lakovaný kov / hliník (nehořlavé opláštění L0)
• Těsnění: Integrované břitové elastomerové těsnění dle EN 14241-1

Často kladené otázky (FAQ):
• Kdy je nutné zvolit dimenzi DN 80/125 namísto DN 60/100?
Větší dimenze DN 80/125 se volí u kotlů s vyšším výkonem (obvykle od 24–35 kW výše) nebo při delších spalinových trasách s více ohyby, kde by menší průměr vykazoval příliš velkou tlakovou ztrátu překračující možnosti ventilátoru kotle.
• Lze revizní otvor otevírat během chodu kotle?
Ne, revizní otvor se smí otevírat pouze při odstaveném a vychladlém kotli, aby nedošlo k úniku spalin do místnosti.
• Je součástí kolena i těsnění pro revizní zátku?
Ano, revizní otvor je z výroby osazen speciálním těsněním zaručujícím tlakovou těsnost v kategorii H1 (do 5 000 Pa).
