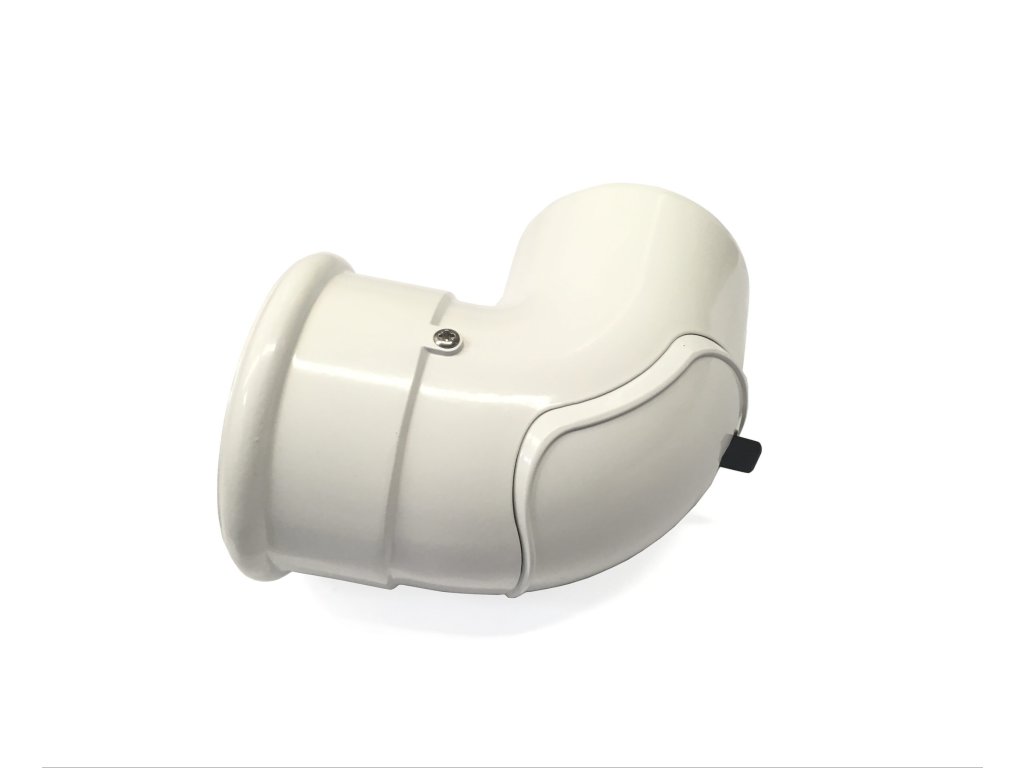

Koleno koaxiální s kontrolním otvorem DN100/60 x 87° - 52100010

Detailní popis produktu

Koleno koaxiální s kontrolním otvorem DN 60/100 × 87° – BRILON SERIO | Kód 52100010

Originální systémové revizní koaxiální koleno BRILON SERIO o dimenzi DN 60/100 s úhlem 87° a integrovaným kontrolním otvorem (kód produktu 52100010) představuje klíčový prvek spalinové cesty moderních kondenzačních plynových kotlů. Slouží nejen k pravoúhlému přechodu ze svislého odtahu kotle do vodorovného kouřovodu s automatickým spádem, ale především plní normovou funkci spodního revizního a kontrolního bodu podle ČSN EN 14471 a ČSN 73 4201. Díky snadno odnímatelnému a plynotěsnému reviznímu uzávěru umožňuje rychlou vizuální kontrolu vnitřku kouřovodu, měření spalin a čištění bez nutnosti demontáže celého potrubí.
Dvouvrstvá koaxiální konstrukce spojuje vnitřní spalinovou vložku z chemicky i teplotně vysoce odolného polypropylenu (PP/PPs) o tloušťce stěny 1,5 mm a vnější bíle lakovaný ochranný plášť z oceli/hliníku. Systém je plně certifikován v teplotní třídě T120 (max. teplota spalin 120 °C) a špičkové třídě plynotěsnosti H1 (provozní přetlak až do 5 000 Pa). Úhel 87° zaručuje při horizontálním vedení přirozený gravitační odtok kyselého kondenzátu zpět do spotřebiče pod sklonem 3°. Kovové opláštění třídy L0 navíc disponuje certifikovanou nulovou vzdáleností od hořlavých stavebních konstrukcí (klasifikace O00).

Pro koho a při jakých instalacích je revizní koaxiální koleno Brilon SERIO ideální:
• Přímé napojení kondenzačních kotlů: Instalace bezprostředně nad hrdlo kotle (do max. vzdálenosti 1 m od osy komínového průduchu), kde nahrazuje běžné koleno a samostatný revizní T-kus.
• Splnění norem pro revizní otvory: Zajištění povinného spodního kontrolního otvoru pro pravidelné revize a čištění spalinové cesty kominíkem či servisním technikem.
• Kondenzační plynové spotřebiče typu C: Koaxiální odtahy DN 60/100 značek Baxi, De Dietrich, Intergas, Protherm, Vaillant, Viessmann a dalších.
• Instalace s nedostatkem prostoru: Kompaktní řešení "2 v 1" slučující kolmý odskok a revizní otvor do jednoho prvku.
• Pohledové vedení v interiérech: Estetický bílý kovový plášť vhodný do obytných prostor, technických místností i kotelen.

Proč zvolit revizní koleno BRILON SERIO DN 60/100 × 87° (52100010):
• Integrovaný kontrolní otvor: Plnohodnotná inspekce spalinové cesty s bezpečným a těsným uzávěrem.
• Certifikace dle ČSN EN 14471 (T120 H1 O W2 000 I D L0): Zaručená kvalita systémového komína z originálních prvků.
• Konstrukční úhel 87°: Automaticky vytváří normový sklon 3° (56 mm na 1 metr délky) pro spolehlivý odtok kondenzátu ke kotli.
• Vysoká bezpečnostní třída H1: Absolutní těsnost při přetlaku až do 5 000 Pa eliminuje riziko úniku spalin do místnosti.
• Nulový odstup od hořlavých hmot (O00): Bezpečná montáž v těsné blízkosti stěn, nábytku či dřevěných konstrukcí.
• Kvalitní břitová elastomerová těsnění: Dlouhodobá odolnost vůči působení agresivního kyselého kondenzátu v mokrém (W) provozu.

Doporučení pro správné použití a údržbu:
• Umístění kontrolního otvoru: Koleno s kontrolním otvorem umístěte nad spalinové hrdlo kotle nejvýše však 1 m od osy svislého komínového průduchu, přičemž před otvorem zajistěte volný manipulační prostor minimálně 1 × 1 m.
• Sklon spalinovodu: U navazující vodorovné trasy vždy dodržte minimální sklon 3° směrem ke kotli (výškový rozdíl 56 mm na 1 m délky).
• Směr hrdel: Hrdla všech dílů musí směřovat výhradně ve směru toku spalin (proti směru toku stékajícího kondenzátu).
• Zákaz úprav: Tvarovky a kolena se nikdy nesmí zkracovat; zkracovat lze pouze navazující rovné trubky na straně bez hrdla (se sražením vnitřní hrany PPs pod úhlem 15° v délce 5 mm).
• Předepsané mazivo: Těsnění a zásuvné konce mažte výhradně originálním montážním mazivem BRILON SERIO; použití minerálních olejů či vazelín je zakázáno.
• Kotvení sestavy: Kotvicí objímky instalujte s roztečí maximálně ? 2 m, vždy bezprostředně před a za tvarovkou měnící směr.

Technické parametry:
• Dodavatel: Brilon a.s.
• Produktová řada: Spalinový systém SERIO
• Objednací kód (SKU): 52100010
• Typ dílu: Koaxiální spalinové koleno s kontrolním/revizním otvorem
• Jmenovitá dimenze: DN 60/100 (vnitřní průměr PPs 60 mm / vnější průměr kovového pláště 100 mm)
• Úhel kolena: 87° (pravoúhlý odskok s integrovaným spádem 3°)
• Klasifikace dle ČSN EN 14471: T120 H1 O W2 000 I D L0
• Teplotní třída: T120 (max. teplota spalin 120 °C na hrdle spotřebiče)
• Tlaková třída: H1 (přetlak do 5 000 Pa, vhodné i pro podtlakový provoz)
• Třída odolnosti proti kondenzátu: W (pro mokrý provoz)
• Třída odolnosti proti korozi: 2 (pro kapalná a plynná paliva se sírou ? 0,2 %)
• Vzdálenost od hořlavých materiálů: 0 mm (O00)
• Materiál vnitřní trubky: Polypropylen (PPs), tloušťka stěny 1,5 mm
• Materiál vnějšího pláště: Bílý lakovaný kov / hliník (nehořlavé opláštění L0)
• Těsnění: Integrované břitové elastomerové těsnění dle EN 14241-1

Často kladené otázky (FAQ):
• Nahradí toto revizní koleno samostatný revizní T-kus?
Ano, v instalacích přímo nad kotlem koleno 87° s kontrolním otvorem plnohodnotně nahrazuje kombinaci běžného kolena a vodorovného revizního T-kusu, což šetří prostor i montážní čas.
• Lze revizní otvor otevírat i za provozu kotle?
Nikoliv. Z bezpečnostních důvodů (přetlakový provoz H1 a únik spalin) se kontrolní otvor smí otevírat výhradně při vypnutém kotli.
• Proč je i u revizního kolena dodržen úhel 87° namísto 90°?
Konstrukční sklon 87° zajišťuje, že vodorovná trasa navazující na koleno automaticky získává potřebný sklon 3° směrem ke kotli, takže se kondenzát v koleni nehromadí a odtéká přímo do sifonu spotřebiče.
