Koleno koaxiální DN100/60 x 87° - 52100008

Detailní popis produktu

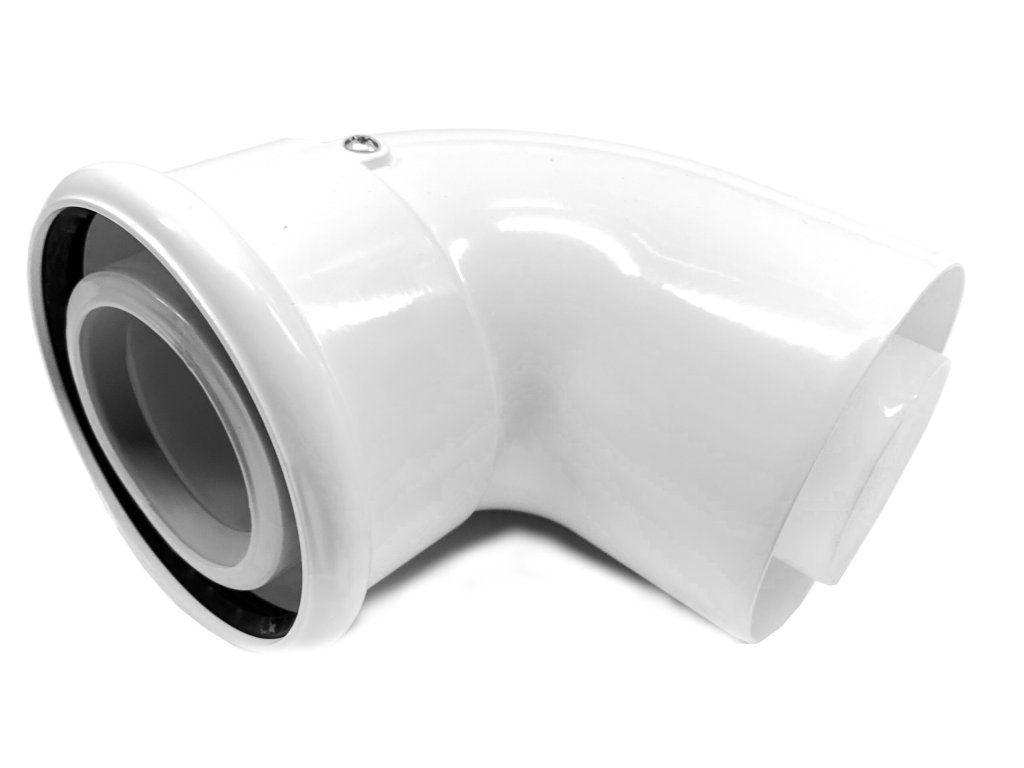

Koleno koaxiální DN 60/100 × 87° – BRILON SERIO | Kód 52100008

Originální systémové koaxiální spalinové koleno BRILON SERIO o dimenzi DN 60/100 s úhlem 87° (kód produktu 52100008) představuje základní prvek vnitřního kouřovodu určený pro kolmý přechod ze svislého vývodu kondenzačního plynového kotle do vodorovné trasy. Dvouvrstvá koaxiální konstrukce spojuje vnitřní spalinovou trubku z chemicky a teplotně odolného polypropylenu (PP/PPs) a vnější ochranný plášť z bíle lakovaného kovu/hliníku. Systém je plně certifikován podle evropské normy ČSN EN 14471 v teplotní třídě T120 a špičkové třídě plynotěsnosti H1 (provozní přetlak až do 5 000 Pa), což garantuje bezpečný podtlakový i přetlakový provoz.
Úhel 87° je konstrukčně navržen s ohledem na fyzikální vlastnosti odtoku kondenzátu – při vodorovné montáži automaticky vytváří a podporuje předepsaný 3° spád (56 mm/m) směrem zpět ke kotli. Tvarovka je vybavena spolehlivým hrdlovým spojením s břitovým elastomerovým těsněním odolným agresivnímu působení kyselého kondenzátu. Díky certifikaci nehořlavého kovového opláštění (klasifikace O00) je navíc povolena nulová vzdálenost vnějšího povrchu od hořlavých stavebních konstrukcí.

Pro koho a při jakých instalacích je koaxiální koleno Brilon SERIO DN 60/100 ideální:
• Kondenzační plynové kotle: Vhodné pro spotřebiče typu C (uzavřená spalovací komora) s koaxiálním vyústěním DN 60/100 (Intergas, Baxi, De Dietrich, Protherm, Vaillant, Viessmann, Bosch apod.).
• Přechod z kotle do vodorovné trasy: Základní koleno osazované přímo na přírubu/adaptér kotle pro vyvedení spalinové cesty do zdi, šachty nebo fasády.
• Vnitřní přiznané instalace: Estetický bílý povrch vnějšího kovového pláště určený pro čisté pohledové vedení v obytných místnostech, koupelnách i kotelnách.
• Montáže v těsné blízkosti konstrukcí: Klasifikace O00 dovoluje kontakt s hořlavými materiály bez nutnosti dodržovat odstup.
• Topenáři a servisní technici: Snadná, rychlá a spolehlivá montáž díky přesným zásuvným hrdlům.

Proč zvolit originální koleno BRILON SERIO DN 60/100 × 87° (52100008):
• Certifikace dle ČSN EN 14471 (T120 H1 O W2 000 I D L0): Přenáší plnou bezpečnostní garanci systémového spalinovodu.
• Konstrukční úhel 87°: Přirozeně vytváří normový sklon 3° (5,6 cm na 1 m trasy) nutný pro bezpečný gravitační odtok kyselého kondenzátu.
• Teplotní třída T120: Maximální povolená teplota spalin na hrdle spotřebiče 120 °C (vysoká bezpečnostní rezerva oproti běžným 40–80 °C).
• Špičková tlaková třída H1: Absolutní těsnost při přetlaku až 5 000 Pa zaručuje bezpečný odvod i při vysokých otáčkách ventilátoru.
• Břitové těsnění dle EN 14241-1: Chemicky odolné vůči trvalému působení kyselých kondenzátů v mokrém (W) provozu.
• Nulový odstup od hořlavých hmot (O00): Bezpečný průchod těsně kolem dřevěných trámů a hořlavých stěn.

Doporučení pro správné použití a údržbu:
• Sklon spalinovodu: U navazujícího vodorovného kouřovodu udržujte minimální sklon 3° směrem ke kotli, což představuje výškový rozdíl 56 mm na 1 metr délky.
• Orientace hrdel: Hrdla všech trubek a tvarovek musí směřovat výhradně ve směru toku spalin (hrdla směřují proti směru toku stékajícího kondenzátu).
• Pravidla krácení: Kolena a tvarovky se nikdy nesmí zkracovat; zkracují se pouze navazující trubky na zásuvném konci, přičemž hrana PPs vložky se musí srazit pod úhlem 15° v délce 5 mm.
• Předepsané mazivo: Na elastomerová těsnění a konce trubek používejte výhradně originální montážní mazivo BRILON SERIO; minerální oleje a maziva jsou zakázány z důvodu rizika ztvrdnutí a znehodnocení těsnění.
• Kotvení sestavy: Kotvicí objímky instalujte s roztečí maximálně ? 2 m, vždy bezprostředně před a za změnou směru.
• Revize spalinové cesty: Po instalaci opatřete kouřovod vyplněným komínovým štítkem a nechte provést výchozí kontrolu těsnosti autorizovaným technikem.

Technické parametry:
• Dodavatel: Brilon a.s.
• Produktová řada: Spalinový systém SERIO
• Objednací kód (SKU): 52100008
• Typ dílu: Koaxiální spalinové koleno
• Jmenovitá dimenze: DN 60/100 (vnitřní průměr PPs vložky 60 mm / vnější průměr kovového pláště 100 mm)
• Úhel kolena: 87° (kolmý odskok s integrovaným spádem 3°)
• Klasifikace dle ČSN EN 14471: T120 H1 O W2 000 I D L0 (dvouvrstvý systém s kovovým opláštěním)
• Teplotní třída: T120 (max. teplota spalin na hrdle spotřebiče 120 °C)
• Tlaková třída: H1 (přetlakový provoz do 5 000 Pa i podtlakový provoz)
• Třída odolnosti proti kondenzátu: W (mokrý provoz)
• Třída odolnosti proti korozi: 2 (spaliny zemního plynu a kapalných paliv se sírou ? 0,2 %)
• Vzdálenost od hořlavých materiálů: 0 mm (O00)
• Materiál vnitřní trubky: Polypropylen (PPs), tloušťka stěny 1,5 mm
• Materiál vnějšího pláště: Bílý lakovaný kov / hliník (opláštění třídy L0 – nehořlavé)
• Těsnění: Integrované břitové elastomerové těsnění dle EN 14241-1

Často kladené otázky (FAQ):
• Proč má koleno úhel 87° a nikoli přesně 90°?
Úhel 87° je navržen záměrně tak, aby navazující horizontální kouřovod automaticky získal předepsaný minimální spád 3° směrem ke kotli, což zajišťuje bezproblémový a plynulý odtok vzniklého kondenzátu.
• Lze toto koleno použít pro přímé nasazení na výstup kotle?
Ano, pokud je kotel vybaven koaxiální přírubou DN 60/100 nebo příslušným kotlovým adaptérem, koleno se zasune přímo do těsněného hrdla kotle.
• Mohu vnitřní nebo vnější část kolena zkrátit?
Ne, tvarovky spalinového systému SERIO se nesmí nijak řezat ani upravovat. Zkracovat je dovoleno výhradně navazující rovné trubky.
