Koleno koaxiální DN100/60 x 45° - 52100007

Detailní popis produktu

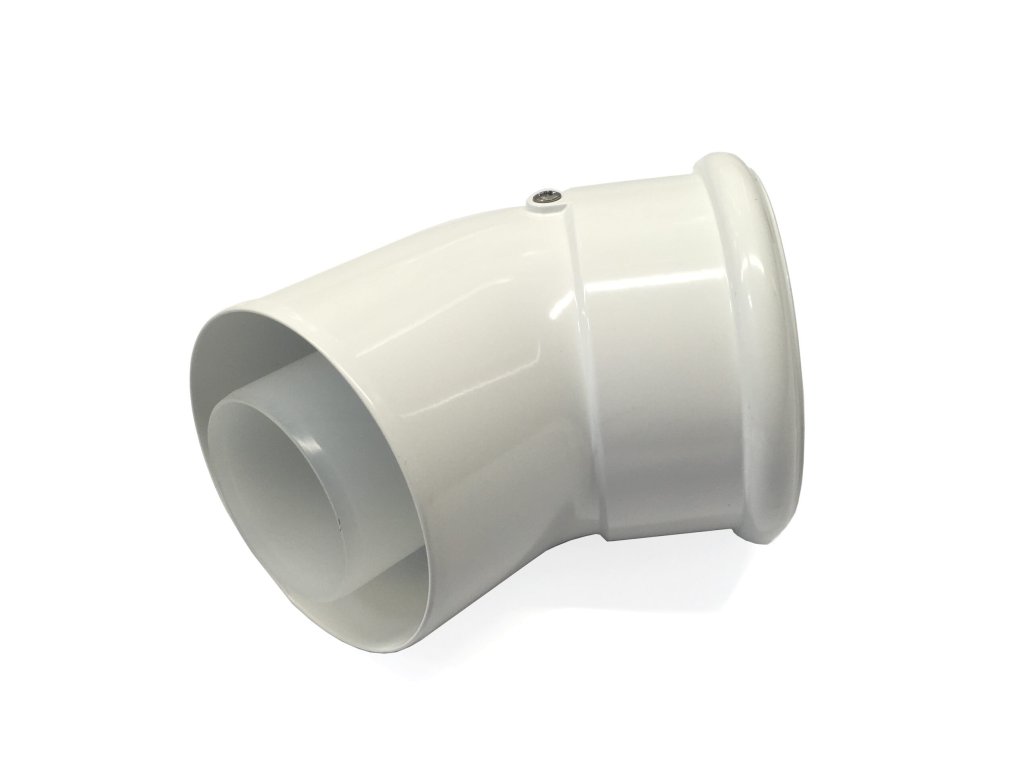

Koleno koaxiální DN 60/100 × 45° – BRILON SERIO | Kód 52100007

Originální systémové koaxiální spalinové koleno BRILON SERIO o dimenzi DN 60/100 s úhlem 45° (kód produktu 52100007) je určeno pro bezpečný odvod spalin a současný přívod spalovacího vzduchu u plynových kondenzačních kotlů v podtlakovém i přetlakovém provozu. Dvouvrstvá koaxiální konstrukce spojuje vnitřní spalinovou vložku z houževnatého polypropylenu (PP/PPs) o tloušťce stěny 1,5 mm a vnější bíle lakovaný kovový plášť (hliník/ocel). Systém je plně certifikován podle evropské normy ČSN EN 14471 v teplotní třídě T120 a špičkové třídě plynotěsnosti H1 (přetlak až do 5 000 Pa).
Úhel 45° slouží k plynulé změně směru kouřovodu, vytváření jemných etážových odskoků a obcházení stavebních překážek v interiéru bez nadměrného nárůstu aerodynamického odporu. Tvarovka je vybavena přesným hrdlovým spojením s břitovým elastomerovým těsněním, které je chemicky odolné vůči trvalému působení agresivního kyselého kondenzátu. Díky nulovému požadovanému odstupu od hořlavých materiálů u kovového opláštění (klasifikace O00) je instalace bezpečná i ve stísněných prostorách.

Pro koho a při jakých instalacích je koaxiální koleno Brilon SERIO DN 60/100 ideální:
• Kondenzační plynové kotle: Určeno pro spotřebiče typu C (uzavřená spalovací komora) s koaxiálním připojením DN 60/100 (Intergas, Baxi, De Dietrich, Protherm, Vaillant, Viessmann, Bosch apod.).
• Vnitřní kouřovody v interiérech i kotelnách: Estetické bílé provedení vnějšího kovového pláště bez nutnosti dodatečného krytí.
• Směrování a obcházení překážek: Tvorba směrových odskoků a napojení do komínové šachty nebo fasádního prvku.
• Při požadavku nulového odstupu od konstrukcí: Klasifikace O00 dovoluje přímý kontakt vnějšího kovového pláště s hořlavými stavebními materiály.
• Profesionální montážníci a servisní technici: Rychlé hrdlové spojování s garantovanou těsností a schválením systémového komína.

Proč zvolit originální koleno BRILON SERIO DN 60/100 × 45° (52100007):
• Certifikace dle ČSN EN 14471 (T120 H1 O W2 000 I D L0): Plně vyhovuje všem nárokům pro moderní kondenzační techniku.
• Teplotní třída T120: Maximální dovolená teplota spalin na hrdle spotřebiče je 120 °C (poskytuje bezpečnou rezervu vůči provozním teplotám 40–80 °C).
• Vysoká tlaková třída H1: Zkušební přetlak až do 5 000 Pa garantuje absolutní těsnost i při vysokých tlacích moderních spalinových ventilátorů.
• Břitové těsnění odolné kondenzátu: Speciální profil břitu a chemická odolnost zaručují těsnost v mokrém (W) provozu.
• Odolnost proti korozi třídy 2: Vhodné pro spaliny ze zemního plynu i kapalných paliv s obsahem síry do 0,2 %.
• Minimální vzdálenost od hořlavých materiálů 0 mm (O00): Bezpečný průchod v těsné blízkosti stavebních prvků.

Doporučení pro správné použití a údržbu:
• Sklon kouřovodu: U vodorovných tras dodržte minimální sklon 3° směrem ke kotli, což odpovídá přesně 56 mm (5,6 cm) výškového rozdílu na 1 metr délky, pro bezproblémový odtok kondenzátu.
• Orientace hrdel: Hrdla tvarovek a trubek musí směřovat výhradně ve směru toku spalin (hrdla směřují proti toku stékajícího kondenzátu).
• Pravidla krácení: Kolena a tvarovky se nikdy nezkracují; pokud zkracujete navazující trubku, kráťte výhradně zásuvný konec bez hrdla a hranu PPs vložky srazte pod úhlem 15° v šířce cca 5 mm.
• Mazání: Pro montáž hrdlových spojů používejte výhradně originální montážní mazivo BRILON SERIO; použití mazadel na bázi minerálních olejů je přísně zakázáno (způsobují degradaci a ztvrdnutí elastomerových těsnění).
• Kotvení trasy: Maximální rozteč kotvicích objímek nesmí překročit 2 m; při změně směru (u kolen) umístěte kotvicí body vždy před a za změnou směru.
• Výchozí revize: Po dokončení montáže musí být systém označen dodaným komínovým štítkem a přezkoušen na plynotěsnost dle ČSN EN 12391-1.

Technické parametry:
• Dodavatel: Brilon a.s.
• Produktová řada: Spalinový systém SERIO
• Objednací kód (SKU): 52100007
• Typ dílu: Koaxiální spalinové koleno
• Jmenovitá dimenze: DN 60/100 (vnitřní průměr PPs vložky 60 mm / vnější průměr kovového pláště 100 mm)
• Úhel kolena: 45°
• Klasifikace dle ČSN EN 14471: T120 H1 O W2 000 I D L0 (dvouvrstvý systém s kovovým opláštěním)
• Teplotní třída: T120 (max. teplota spalin 120 °C na hrdle spotřebiče)
• Tlaková třída: H1 (přetlak do 5 000 Pa, vhodné i pro podtlakový provoz)
• Třída odolnosti proti kondenzátu: W (mokrý provoz)
• Třída odolnosti proti korozi: 2 (plynná a kapalná paliva se sírou ? 0,2 %)
• Vzdálenost od hořlavých materiálů: 0 mm (O00)
• Materiál vnitřní vložky: Polypropylen (PPs), tloušťka stěny 1,5 mm
• Materiál vnějšího pláště: Bílý lakovaný kov / hliník (opláštění třídy L0 – nehořlavé)
• Těsnění: Integrované břitové elastomerové těsnění dle EN 14241-1

Často kladené otázky (FAQ):
• Proč je v certifikaci uvedena teplota 120 °C, když spaliny kondenzačního kotle mívají do 80 °C?
Třída T120 značí zkušební a normovou odolnost materiálu podle ČSN EN 14471. Běžná provozní teplota spalin kondenzačního kotle je sice nižší (40–80 °C), ale certifikace T120 zaručuje, že plastové jádro i těsnění bezpečně odolají i havarijnímu nárůstu teploty na výstupu z kotle.
• Lze toto koleno zkrátit, pokud se nevejde do sestavy?
Nikoliv, tvarovky (kolena, T-kusy) se nikdy nesmí zkracovat. Zkracovat lze pouze navazující rovné trubky na straně bez hrdla.
• Může se na těsnění použít běžný instalatérský olej nebo mýdlo?
Ne, v návodu je výslovně zakázáno použití mazadel na bázi minerálních olejů, která způsobují degradaci těsnění. Povoleno je pouze originální montážní mazivo BRILON SERIO.
