Ventil redukční 3/4“ pro pitnou vodu 1-6bar - 1268212

Detailní popis produktu

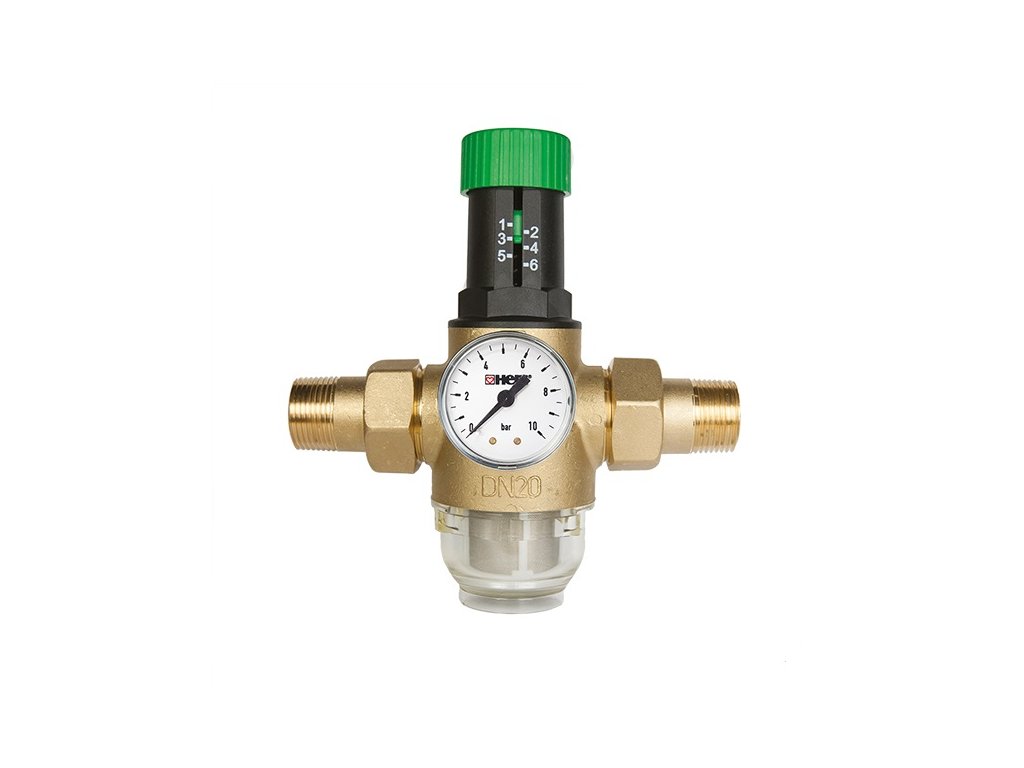

Redukční ventil HERZ 3/4" pro pitnou vodu (1–6 bar) s manometrem | Kód 1268212
Membránový redukční ventil HERZ 3/4" s integrovaným mechanickým filtrem a manometrem (objednací kód 1268212) představuje špičkovou armaturu dimenze DN 20 určenou k přesné regulaci a stabilizaci tlaku v rozvodech pitné i užitkové vody rodinných domů a bytových jednotek. Ventil spolehlivě udržuje nastavený výstupní tlak v rozmezí 1 až 6 bar na konstantní úrovni bez ohledu na kolísání tlaku ve veřejném vodovodním řadu nebo při nebezpečných hydraulických rázech. Tím účinně eliminuje hluk v potrubí, zamezuje zbytečnému plýtvání vodou a chrání bojlery, pračky, myčky i baterie před poškozením a předčasným opotřebením způsobeným vysokým tlakem.

Pro koho a do jakých situací je produkt ideální:
• Běžné i větší rodinné domy: Dimenze 3/4" (DN 20) je standardem pro většinu rodinných domů, kde zajišťuje dostatečnou průtočnou kapacitu pro současný odběr vody na více místech bez poklesu tlaku.
• Byty a apartmány se samostatným přívodem: Vhodné pro instalaci do bytových šachet za vodoměr při vysokém tlaku ve stoupačkách.
• Ochrana citlivých spotřebičů: Prevence před poškozením těsnění a ventilů v bojlerech, pračkách, myčkách a filtračních zařízeních.
• Rozvody s rizikem mechanických nečistot: Integrované nerezové sítko zachytává částice rzi a písku přímo na vstupu do objektu bez potřeby dalšího filtru.

Proč zvolit variantu HERZ 3/4" s manometrem (kód 1268212):
• Optimální hydraulická kapacita (DN 20): Nominální průtok 2,27 m3/h (37,83 l/min) dle EN 1567 pokrývá běžný souběh sprchy, kuchyně i pračky.
• Konstrukce 2 v 1 (filtr + regulace): V kompaktním těle spojuje redukční ventil i jemné mechanické sítko (0,3 mm), což šetří instalační prostor i náklady na samostatný předfiltr.
• Transparentní kontrolní baňka (PA 12): Průhledné spodní víko umožňuje okamžitou vizuální kontrolu zanesení sítka bez nutnosti demontáže armatury.
• Oboustranné připojení manometru: Boční kontrolní manometr (0–10 bar) se závitem 1/4" F lze osadit z levé i pravé strany těla ventilu podle prostorových dispozic.
• Tovární přednastavení na 3 bar: Armatura je z výroby připravena pro okamžitý optimální provoz v domovních instalacích.
• Servisní klíč v balení: Usnadňuje demontáž a čištění spodní baňky při pravidelné údržbě.

Klíčové vlastnosti a výhody:
• Mechanické filtrační sítko (0,3 mm): Nerezové sítko spolehlivě zachytává mechanické nečistoty, písek i okuje a chrání regulační membránu i rozvody.
• Snadná manuální regulace: Plynulé nastavení výstupního tlaku otočením zeleného ovladače bez použití šroubováku (ve směru hodinových ručiček tlak stoupá, proti směru klesá).
• Kvalitní materiálové zpracování: Těleso z poniklované lisované mosazi CW626N (dle EN 12165) odolné proti korozi, vršek z odolného PA6.6 a membrána z EPDM.
• Tichý membránový mechanismus: Rychle tlumí tlakové špičky a zamezuje přenosu vibrací do stavebních konstrukcí.
• Plná shoda s normou EN 1567: Garantuje ověřené hydraulické a hygienické parametry pro rozvody pitné vody.

Technické parametry:
• Výrobce / Značka: HERZ
• Objednací kód (SKU): 1268212
• Jmenovitá světlost: DN 20
• Jmenovitý tlak: PN 16
• Maximální vstupní tlak: 16 bar
• Rozsah nastavení výstupního tlaku: 1–6 bar
• Tovární nastavení tlaku: 3 bar
• Maximální provozní teplota média: +40 °C
• Nominální průtok (dle EN 1567): 2,27 m3/h (37,83 l/min)
• Připojovací závit ventilu (G): Vnější závit G 3/4" dle ISO 7-1 a ISO 228
• Připojení manometru: 1/4" F (vnitřní závit dle ISO 228-1)
• Rozsah dodávaného manometru: 0–10 bar
• Velikost oka filtračního sítka: 0,3 mm
• Pracovní médium: Pitná a užitková voda
• Montážní poloha: Horizontální (sítkem směřujícím dolů)

• Použité materiály:
o Těleso ventilu: Poniklovaná lisovaná mosaz CW626N (EN 12165)
o Vrchní kryt: Plast PA6.6
o Membrána a těsnění: EPDM
o Pružina: Pružinová ocel (vodicí pružina z nerezové oceli)
o Filtrační sítko: Nerezová ocel
o Spodní víko / baňka: Transparentní plast PA 12
o Ovladač: Plast PA 6.6 (zelený)

• Stavební a montážní rozměry:
o Celková stavební délka (L): 155 mm
o Délka tělesa bez šroubení (L1): 84 mm
o Šířka (B): 67 mm
o Výška nad osou potrubí (H): 98 mm
o Výška pod osou potrubí (H1): 66 mm
o Velikost klíče / matice (Sw): 37 mm

• Obsah balení: Redukční ventil HERZ 3/4" s transparentní bankou, kontrolní manometr 0–10 bar (1/4"), montážní klíč pro údržbu filtru

Často kladené otázky (FAQ):
• V jaké poloze se musí ventil instalovat?
Ventil se montuje výhradně do vodorovného potrubí tak, aby těleso filtru směřovalo dolů. Zároveň je nutné striktně dodržet směr toku média vyznačený šipkou na mosazném těle.
• Jak často je nutné čistit vestavěné sítko?
Stav zanesení lze díky transparentní bance kontrolovat vizuálně. Běžně se doporučuje filtr prověřit několikrát do roka a v případě potřeby propláchnout čistou vodou nebo vyměnit (náhradní filtr má objednací kód 1 2682 28).
• Jaké uklidňující úseky potrubí je nutné dodržet?
Pro zajištění stoprocentní přesnosti regulace a správného chování proudění je nutné před ventilem i za ním zachovat rovný úsek potrubí o minimální délce 5násobku jmenovitého průměru (5× DN, pro DN 20 tedy alespoň 10 cm přímé trubky). Před i za ventil je nutné instalovat uzavírací kulové kohouty pro snadný servis.
