Pohon elektrotermický VTZ 22CX-230NC2 230V - 40776

Detailní popis produktu

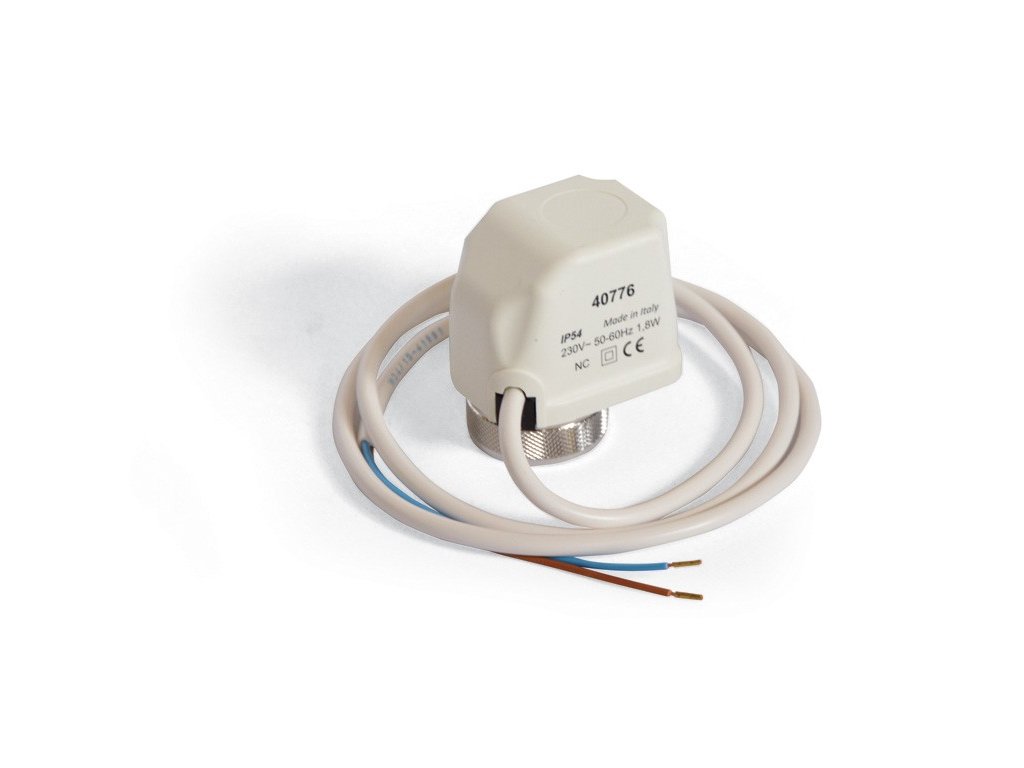

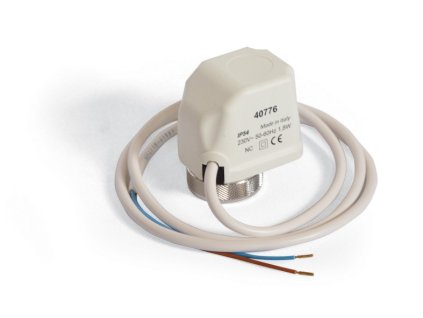

Pohon elektrotermický Watts VTZ 22CX-230NC2 230V (NC, M30 × 1,5, IP54) | Kód 40776

Elektrotermický lineární pohon Watts řady 22CX (model VTZ 22CX-230NC2, objednací kód 40776) je dvoustavový servopohon typu ON-OFF (otevírá – zavírá), navržený pro automatické řízení zónových ventilů v teplovodních otopných i chladicích soustavách. Je určen pro přímou montáž na termostatické ventily rozdělovačů podlahového vytápění i radiátorová tělesa s připojovacím závitem M30 × 1,5. Na pokyn od prostorového termostatu zajišťuje přesné uzavírání a otevírání jednotlivých topných smyček.
Pohon pracuje v bezpečném režimu NC (Normally Closed – bez napětí uzavřený). Při odpojení od sítě udržuje ventil spolehlivě zavřený. Po přivedení napájecího napětí 230 V se vnitřní prvek aktivuje a ventil otevře (počáteční reakční doba činí cca 90 sekund). Pohon disponuje mechanickým indikátorem v průhledítku pláště pro okamžitou vizuální kontrolu stavu (červená = ventil zavřený, černá = ventil otevřený). Tělo je vyrobeno ze samozhášivého technopolymeru (UL94-V0-V2) s vysokým stupněm krytí IP54 a třídou ochrany II, což garantuje bezpečný a spolehlivý provoz i ve vlhčím prostředí instalačních skříní.

Pro koho a do jakých instalací je elektrotermický pohon VTZ 22CX ideální:
• Rozdělovače podlahového vytápění: Automatická zónová regulace jednotlivých místností rodinných domů a komerčních objektů.
• Ventily a tělesa se závitem M30 × 1,5: Přímá montáž na otopné i chladicí armatury určené výrobcem pro elektrotermické hlavice.
• Řízení prostorovým termostatem: Snadné spínání pomocí standardních 230V pokojových termostatů nebo centrálních svorkovnic rozdělovačů.
• Chladicí soustavy i fancoily: Vhodné pro rozvody vytápění i klimatizace v teplotním rozsahu okolí 0 °C až 50 °C.

Proč zvolit elektrotermický pohon Watts VTZ 22CX-230NC2 (kód 40776):
• Osvědčený režim NC (bez napětí zavřeno): V klidovém stavu nebo při výpadku napájení zůstává ventil uzavřen.
• Barevný mechanický indikátor v průhledítku: Zřetelná optická kontrola chodu (červená barva = zavřeno, černá barva = otevřeno) bez nutnosti demontáže či měření.
• Rychlejší odezva (~90 sekund): Počáteční doba běhu činí cca 90 s pro plynulé otevírání bez hydraulických rázů.
• Vysoké krytí IP54: Zvýšená odolnost řady 22CX proti stříkající vodě a prachu dle normy ČSN EN 60529.
• Nízký trvalý příkon 1,8 W: Energeticky úsporný provoz při dlouhodobém sepnutí.
• Samozhášivý odolný plast: Korpus z plastu třídy hořlavosti UL94-V0-V2 s elektrickou třídou ochrany II.
• Snadná instalace maticí M30 × 1,5: Manuální dotažení převlečného závitového kroužku bez nutnosti použití speciálního nářadí.

Montážní doporučení a bezpečnostní pokyny:
• Z ventilu sejměte plastovou ochrannou krytku nebo ruční ovládací kolečko.
• Kruhovou matici pohonu našroubujte rukou na závit M30 × 1,5 nadoraz a tím pohon zafixujte (nepoužívejte nářadí).
• Dvoužilový kabel (2 × 0,5 mm2, délka 1 m) propojte podle schématu: hnědý vodič = fáze (L) přes termostat, modrý vodič = nulový vodič (N).
• Přívodní kabel pohonu je pevně zalitý a nelze jej vyměnit – v případě mechanického poškození kabelu se musí vyměnit celý pohon.
• Důležité bezpečnostní upozornění: Pohon nikdy nedemontujte ani neotvírejte (ani v případě poruchy) – hrozí riziko poranění osob.

Technické parametry:
• Výrobce / Řada: Watts / série 22CX
• Modelové označení: VTZ 22CX-230NC2
• Objednací kód (SKU): 40776
• Funkční provedení: NC – bez napětí uzavřený (2vodičové provedení)
• Typ pohonu: Lineární pohon ON-OFF
• Jmenovité napětí: 230 V (AC-DC) (+10 % / -15 %)
• Frekvence: 50–60 Hz
• Příkon při nepřetržitém provozu: 1,8 W
• Počáteční doba běhu: ~90 sekund
• Maximální zdvih pohonu: 3,5 mm
• Pracovní zdvih na ventilu: 2,5 mm
• Mechanické připojení: Závitový kroužek M30 × 1,5
• Připojovací kabel: Délka 1 m, průřez 2 × 0,5 mm2
• Stupeň krytí: IP54 podle ČSN EN 60529 (řada 22CX)
• Třída elektrické ochrany: Třída II
• Materiál plastů: Samozhášecí UL94-V0-V2
• Provozní teplota okolí: 0 °C až 50 °C
• Skladovací teplota: -25 °C až 60 °C
• Signalizace polohy: Mechanický indikátor v průhledítku (červená = zavřeno, černá = otevřeno)
• Certifikace: CE dle EN 60730-1, EN 60730-2-14, EN 55014-1, EN 55014-2, EN 55104

Často kladené otázky (FAQ):
• Jak poznám, v jakém stavu se ventil zrovna nachází?
V průhledítku na těle servopohonu je umístěn mechanický ukazatel. Pokud vidíte červenou barvu, ventil je uzavřen. Pokud vidíte černou barvu, ventil je otevřen a topné médium proudí do okruhu.
• Za jak dlouho po sepnutí termostatu se okruh začne otevírat?
Počáteční doba náběhu pohonu činí cca 90 sekund. Plynulé otevírání zabraňuje nepříjemným hydraulickým rázům v potrubním rozvodu podlahového topení.
• Lze poškozený přívodní kabel vyměnit za delší?
Ne, přívodní kabel z výroby nelze demontovat ani samostatně vyměnit. Pokud dojde k poškození kabelu, je nutné z bezpečnostních důvodů vyměnit celý pohon.
