Filtr magnetický 5/4“ DIRTSTOP XL - otočný 6,75 m3/h - 520139

Detailní popis produktu

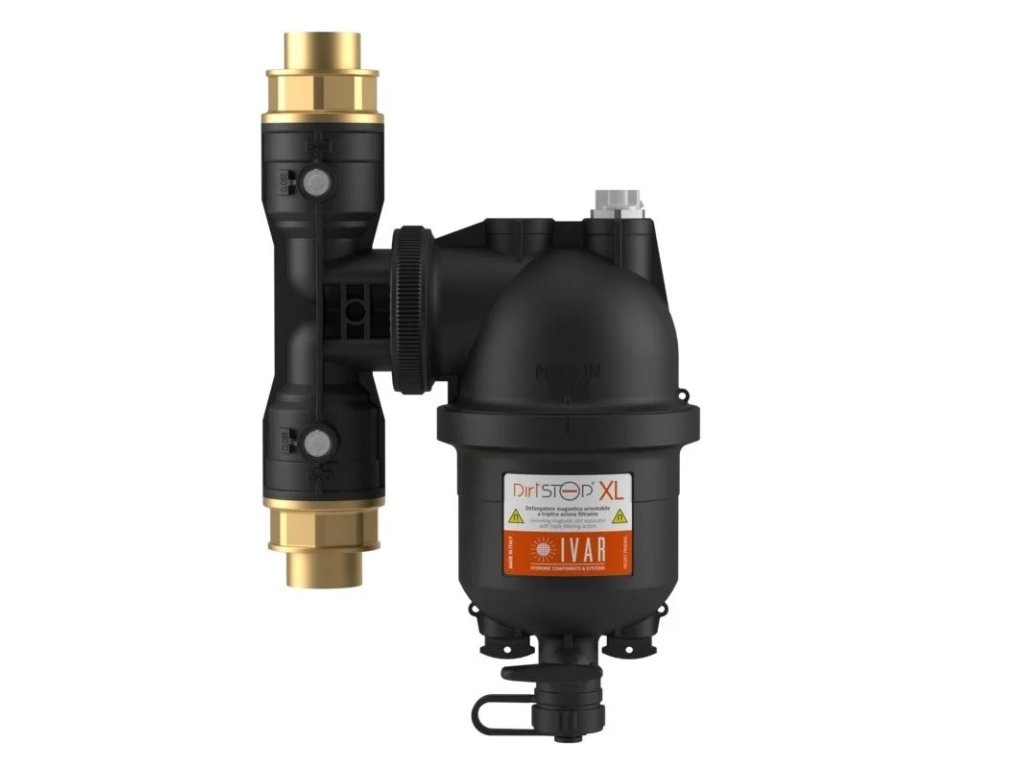

Magnetický cyklonový filtr IVAR.DIRTSTOP XL 5/4" FF – otočný (průtok 6,75 m3/h) | Kód 520139

Velkokapacitní otočný magnetický filtr IVAR.DIRTSTOP® XL 5/4" (objednací kód 520139) představuje nejvýkonnější model z řady DIRTSTOP XL s trojitou separační funkcí pro otopné i chladicí soustavy. Je navržen speciálně pro soustavy s vysokými požadavky na objemový průtok – především pro výkonná tepelná čerpadla, kaskády kondenzačních kotlů, bytové domy a komerční objekty. Umožňuje plnoprůtočnou filtraci s minimální hydraulickou ztrátou a spolehlivě odstraňuje magnetické i nemagnetické nečistoty během jediného průchodu média.
Princip filtrace spojuje patentovanou cyklonovou vložku, duální neodymový magnet a nerezové filtrační sítko. Vstupující kapalina je vložkou uvedena do rotace, čímž odstředivá síla separuje těžší mechanické a minerální nečistoty přímo do odkalovací nádoby. Dvojice silných neodymových magnetů (2× 12 000 Gauss) s diametrickou polarizací následně zachytí veškeré feromagnetické částečky a jemný magnetit. Dočištění provádí nerezové sítko ve tvaru „S“ s porozitou 800 µm na zvětšené filtrační ploše. Filtr disponuje plně otočným T-kusem s integrovanými kulovými uzávěry dimenze 5/4", což umožňuje flexibilní instalaci do vertikálního, horizontálního i šikmého potrubí (45°) a provádění servisu bez vypouštění otopného systému.

Pro koho a do jakých instalací je filtr IVAR.DIRTSTOP XL 5/4" ideální:
• Velká a výkonná tepelná čerpadla: Dimenzováno pro nominální průtok až 6,75 m3/h s koeficientem Kv 13,9, což brání vzniku chyb nízkého průtoku v jednotce.
• Kaskádové kotelny a kotle vyšších výkonů: Bezpečná ochrana primárních výměníků před zanesením korozním kalem a minerálními úlomky.
• Bytové domy a komerční objekty: Páteřní rozvody a kotelny vyžadující dimenzi potrubí DN 32 (5/4").
• Ochrana primárních a sekundárních oběhových čerpadel: Zabraňuje pronikání feromagnetického prachu k magnetickým rotorům čerpadel.
• Pohodlné dávkování systémové chemie: Horní víčko umožňuje snadnou aplikaci ochranných přípravků (např. GEL.LONG LIFE 100) přímo do soustavy.

Proč zvolit magnetický filtr IVAR.DIRTSTOP XL 5/4" (kód 520139):
• Mimořádný průtok 6,75 m3/h: Nejvyšší hydraulická kapacita v řadě DIRTSTOP XL pro páteřní instalace.
• Trojitá separační účinnost: Kombinace cyklonové separace, duálního magnetu a nerezového sítka (800 µm).
• Duální neodymový magnet: Dva magnety o síle 2× 12 000 Gauss s diametrickou polarizací pro záchyt nejjemnějších částic.
• Velkoobjemová sběrná komora (450 ml): Pojme značné množství kalu bez snížení průtoku a prodlužuje servisní intervaly.
• Plně otočný T-kus (360°): Možnost montáže do vertikálního, horizontálního i šikmého vedení potrubí.
• Integrované kulové uzávěry 5/4": Součástí T-kusu jsou uzavírací ventily pro rychlé odkalení bez úniku topné vody.
• Tělo ze špičkového technopolymeru: Plast PA66 s 30 % skelných vláken zaručuje odolnost proti tlaku, teplotním dilatacím i působení glykolových směsí.

Montážní doporučení a postup servisu:
• Filtr instalujte na vratné potrubí (zpátečku) před chráněný zdroj tepla (kotel, tepelné čerpadlo) a před oběhové čerpadlo.
• Otočný T-kus umožňuje instalaci do svislých, vodorovných i šikmých (45°) rozvodů; těleso filtru musí směřovat odkalovacím kohoutem vždy svisle dolů.
• Běžné odkalení: Uzavřete integrované kulové kohouty na T-kusu, vyjměte magnetické tyče ze spodních pouzder (kal klesne na dno) a otevřením spodního vypouštěcího ventilu nečistoty vypláchněte.
• Hloubková kontrola: Po uzavření armatur odšroubujte spodní díl komory a propláchněte cyklonovou vložku i nerezové filtrační sítko.
• Horní víčko s ručním odvzdušňovacím ventilem slouží pro odvzdušnění i pro snadné plnění systémových ochranných kapalin.

Technické parametry:
• Výrobce / Dodavatel: IVAR CS
• Modelová řada: IVAR.DIRTSTOP XL
• Objednací kód (SKU): 520139
• Připojovací rozměr: 5/4" vnitřní závit × 5/4" vnitřní závit (5/4" FF)
• Maximální orientační průtok: 6,75 m3/h
• Průtokový koeficient (Kv): 13,9
• Maximální provozní tlak: PN 3 (3 bar)
• Rozsah provozních teplot: 0 až +90 °C
• Magnety: 2× neodymový magnet, magnetická indukce 2× 12 000 Gauss
• Porozita provozního sítka: 800 µm (materiál nerezová ocel AISI 304)
• Objem sběrné komory pro dekantaci: 450 ml
• Materiál těla a T-kusu: Technopolymer PA66 + 30 % skelná vlákna
• Materiál připojovacích dílů: Jakostní mosaz CW617N
• Kompatibilní média: Voda, glykolové směsi (max. koncentrace 50 %)
• Instalační pozice: Vertikální, horizontální i pod úhlem 45°

Často kladené otázky (FAQ):
• Pro jaký výkon tepelného čerpadla je dimenze 5/4" vhodná?
S průtokem až 6,75 m3/h je dimenze 5/4" ideální pro tepelná čerpadla o výkonu cca 16–30 kW (nebo kaskády menších jednotek), kde je zajištění dostatečného objemového toku zásadní podmínkou pro zachování záruky výrobce čerpadla.
• Jsou součástí balení i připojovací ventily?
Ano, pod kódem 520139 je dodáván kompletní T-kus s integrovaným vstupním i výstupním kulovým uzávěrem 5/4".
• Lze k filtru dokoupit tepelnou izolaci?
Ano, k celé řadě IVAR.DIRTSTOP XL lze doobjednat tvarovaný izolační plášť ARPRO pod objednacím kódem 520320.
• Jaká bezpečnostní opatření platí pro silné magnety?
Neodymové magnety mají indukci 2× 12 000 G. Osoby s kardiostimulátorem se nesmí k vyjmutým magnetům přiblížit na vzdálenost menší než 1 metr. Magnety také udržujte mimo dosah platebních karet a magnetických paměťových médií.
