Filtr magnetický 3/4“ DIRTSTOP XL - otočný 3,00 m3/h - 520135

Detailní popis produktu

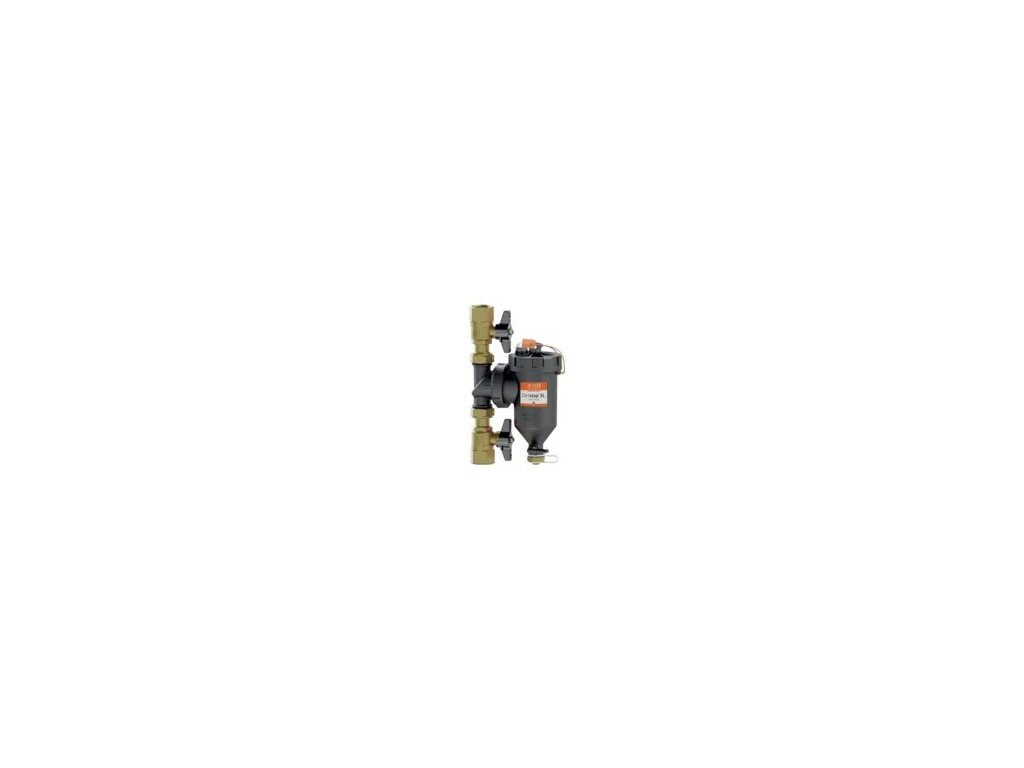

Magnetický cyklonový filtr IVAR.DIRTSTOP XL 3/4" FF – otočný (průtok 3,00 m3/h) | Kód 520135

Vysoce účinný otočný magnetický filtr IVAR.DIRTSTOP® XL 3/4" (objednací kód 520135) představuje profesionální kompaktní řešení s trojitou separační funkcí pro ochranu moderních otopných i chladicích soustav. Je navržen speciálně pro instalace s plynovými kondenzačními kotli, menšími tepelnými čerpadly a okruhy vytápění rodinných domů či bytových jednotek, kde spolehlivě odstraňuje magnetické i nemagnetické nečistoty během jediného průtoku média.
Zařízení spojuje patentovanou cyklonovou vložku, dvojitý neodymový magnet a nerezové filtrační sítko. Vstupující kapalina je cyklonovou vložkou uvedena do rotace, čímž odstředivá síla oddělí těžší mechanické a minerální částice přímo do odkalovací nádoby. Dva silné neodymové magnety (2× 12 000 Gauss) s diametrickou polarizací následně zachytí veškeré feromagnetické kaly a brusný magnetit. Speciální nerezové sítko ve tvaru „S“ s porozitou 800 µm zajišťuje finální filtraci na zvětšené ploše. Filtr disponuje plně otočným T-kusem s integrovanými kulovými uzávěry, což umožňuje snadnou montáž do svislého, vodorovného i šikmého potrubí (45°) a provádění servisu bez nutnosti vypouštění otopného systému.

Pro koho a do jakých instalací je filtr IVAR.DIRTSTOP XL 3/4" ideální:
• Kondenzační plynové kotle: Ochrana primárních deskových a nerezových/hliníkových výměníků před ucpáním a ztrátou účinnosti.
• Menší tepelná čerpadla: Průtok až 3,00 m3/h při zachování vysokého průtokového koeficientu Kv 13,9 poskytuje optimální hydraulické podmínky.
• Ochrana úsporných oběhových čerpadel: Zabraňuje pronikání magnetických částic k rotorům moderních elektronických čerpadel.
• Bytové rozvody a rodinné domy: Standardní dimenze 3/4" pro přímé zapojení na potrubní rozvody otopných těles i podlahového topení.
• Snadná aplikace chemie: Víčko v horní části umožňuje pohodlné dávkování ochranných inhibitorů (např. GEL.LONG LIFE 100) přímo do soustavy.

Proč zvolit magnetický filtr IVAR.DIRTSTOP XL 3/4" (kód 520135):
• Trojitá separace v jednom těle: Cyklonový efekt, dvojitý neodymový magnet a filtrační nerezové sítko (800 µm).
• Mimořádně silné magnety: Dvojice neodymových magnetů s magnetickou indukcí 2× 12 000 Gauss.
• Vysoká hydraulická kapacita: Dimenzováno pro nominální průtok až 3,00 m3/h s koeficientem Kv 13,9.
• Objemná sběrná komora (450 ml): Umožňuje shromáždit velký objem kalu bez omezení cirkulace a snižuje frekvenci odkalování.
• Variabilní montáž (360°): Plně otočné připojení dovoluje instalaci ve svislé, vodorovné i úhlové poloze 45°.
• Integrované kulové kohouty: Vstupní i výstupní kulový uzávěr přímo na připojovacím T-kusu pro servis bez vypouštění vody.
• Špičkový technopolymer: Tělo z PA66 s 30 % skelných vláken zaručuje odolnost proti tlaku, teplotní dilataci i působení glykolových směsí.

Montážní doporučení a postup servisu:
• Filtr instalujte na vratné potrubí (zpátečku) před chráněný zdroj tepla (kotel, tepelné čerpadlo) a před oběhové čerpadlo.
• T-kus umožňuje osazení do vertikálního, horizontálního i šikmého potrubí; těleso filtru musí směřovat odkalovacím uzávěrem vždy dolů.
• Pravidelné čištění: Uzavřete integrované kulové kohouty na T-kusu, vyjměte spodní magnetické tyče z jímek (železité nečistoty spadnou na dno komory) a otevřete spodní vypouštěcí kohout pro vypláchnutí kalu.
• Hloubková údržba: Po uzavření uzávěrů lze odšroubovat spodní díl filtru a vyčistit vnitřní nerezové sítko i cyklonovou vložku.
• Horní víčko s odvzdušňovacím ventilem slouží pro odvzdušnění i pro snadné plnění systémových ochranných kapalin.

Technické parametry:
• Výrobce / Dodavatel: IVAR CS
• Modelová řada: IVAR.DIRTSTOP XL
• Objednací kód (SKU): 520135
• Připojovací rozměr: 3/4" vnitřní závit × 3/4" vnitřní závit (3/4" FF)
• Maximální orientační průtok: 3,00 m3/h
• Průtokový koeficient (Kv): 13,9
• Maximální provozní tlak: PN 3 (3 bar)
• Rozsah provozních teplot: 0 až +90 °C
• Magnety: 2× neodymový magnet, magnetická indukce 2× 12 000 Gauss
• Porozita provozního sítka: 800 µm (nerezová ocel AISI 304)
• Kapacita sběrné komory: 450 ml
• Materiál těla: Technopolymer PA66 + 30 % skelná vlákna
• Materiál připojovacích dílů: Mosaz CW617N
• Kompatibilní média: Voda, nemrznoucí glykolové směsi (max. 50 %)
• Instalační poloha: Vertikální, horizontální nebo pod úhlem 45°

Často kladené otázky (FAQ):
• Jaký je rozdíl mezi verzí 520135 (3/4") a 520136 (1")?
Oba modely sdílejí stejné tělo filtru, dekantační komoru i magnety. Liší se velikostí připojovacího T-kusu s kulovými uzávěry – kód 520135 má připojení 3/4" FF (průtok 3,00 m3/h), zatímco kód 520136 má dimenzi 1" FF (průtok 4,60 m3/h).
• Jsou kulové uzávěry součástí balení?
Ano, verze 520135 má T-kus již z výroby osazený integrovaným vstupním i výstupním kulovým uzávěrem.
• Lze k filtru doobjednat izolační plášť?
Ano, k filtrům řady DIRTSTOP XL je možné dokoupit tvarovanou tepelnou izolaci ARPRO pod objednacím kódem 520320.
• Jaké bezpečnostní zásady platí pro magnety?
Zařízení obsahuje silné neodymové magnety (2× 12 000 G). Osoby s kardiostimulátorem se nesmí k vyjmutým magnetům přiblížit na méně než 1 metr a magnety nesmí přijít do styku s bankovními kartami a elektronikou.
