Přechod CU lisovací vnější 18 x 3/4“ Profipress - 283230

Detailní popis produktu

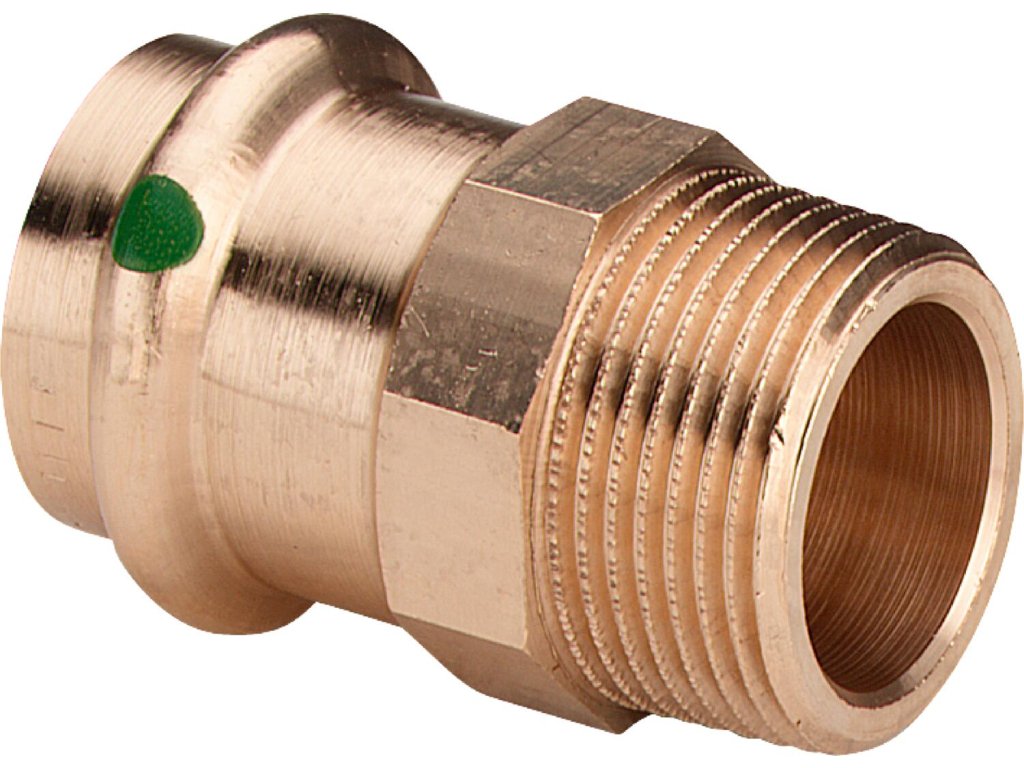

Přechod CU lisovací vnější 18 x 3/4“ Profipress – 283230

Lisovací přechodový kus Viega Sanpress/Profipress (model 2211, objednací kód 283230) představuje prémiovou systémovou tvarovku určenou pro bezpečné a rychlé napojení lisovaného měděného potrubí na závitové komponenty a armatury. Tvarovka kombinuje lisovací hrdlo o vnějším průměru d18 mm s vnějším kónickým závitem R 3/4". Je vyrobena z vysoce jakostního křemíkového nebo červeného bronzu, což zaručuje absolutní odolnost proti odzinkování, napěťové korozi a tvorbě trhlin. Své uplatnění nachází v rozvodech pitné i teplé užitkové vody, etážovém vytápění, chladicích soustavách i v rozvodech stlačeného vzduchu, kde umožňuje čisté, mechanicky pevné napojení bez nutnosti svařování či řezání závitů na potrubí.
Lisovací hrdlo je z výroby osazeno profilovaným těsnicím kroužkem z vysoce odolného černého elastoméru EPDM. Konstrukce hrdla disponuje válcovitou náběhovou potrubní průchodkou, která účinně chrání vnitřní těsnění před skřípnutím nebo pořezáním při vsunování trubky. Tělo přechodu je opatřeno masivním integrovaným vícehranem o velikosti klíče 22 mm, který umožňuje bezpečné dotažení závitového spoje plochým klíčem bez nebezpečí poškození lisovací části. Patentovaný bezpečnostní profil Viega SC-Contur garantuje, že nedopatřením neslisovaný spoj zůstává zaručeně netěsný a okamžitě se projeví úbytkem tlaku či výtokem média při zkoušce stlačeným vzduchem (22 hPa až 0,3 MPa) nebo tlakové zkoušce vodou (0,1 až 0,65 MPa). Zalisováním čelistmi vzniká trvalý, v tahu i krutu vysoce zatížitelný spoj dimenzovaný na provozní tlak PN 16.

Pro koho a do jakých instalací je přechod 18 mm × R 3/4" ideální:
• Rozvody pitné a teplé užitkové vody: Plná certifikace podle norem DIN 1988-200 a DIN EN 806-2 se splněním nejpřísnějších hygienických požadavků UBA pro styk s pitnou vodou.
• Napojení otopných těles a větších armatur: Vhodné pro připojení radiátorových ventilů, čerpadlových skupin, kotlů a armatur s vnitřním závitem Rp 3/4" podle DIN EN 12828 do provozní teploty 105 °C.
• Chladicí a klimatizační okruhy: Určeno pro uzavřené soustavy s chladicí vodou a glykolovými směsmi v teplotním rozsahu od -25 °C do +110 °C.
• Průmyslové rozvody stlačeného vzduchu: Schváleno pro rozvody suchého i mazaného stlačeného vzduchu (do 25 mg/m3 oleje) a inertních plynů do provozního tlaku 1,6 MPa.
• Profesionální montážní firmy: Pro řemeslníky, kteří vyžadují rychlou, normám odpovídající montáž bez práce s otevřeným plamenem a s certifikací DVGW.

Proč zvolit Viega Sanpress/Profipress přechod 18 mm × R 3/4" (kód 283230):
• Bezpečnostní funkce SC-Contur: Okamžitě a spolehlivě odhalí opomenuté zalisování již při tlakové zkoušce, čímž chrání před skrytými netěsnostmi ve stěnách a podlahách.
• Prvotřídní bronzové tělo: Vyrobeno z červeného nebo křemíkového bronzu odolného proti korozi a vylučujícího vznik galvanických článků při spojení s mosazí či ocelí.
• Integrovaný vícehran (SW 22): Plošky pro plochý klíč zaručují spolehlivou montáž závitu bez deformace lisovacího hrdla.
• Válcová vodicí zóna: Precizní geometrie hrdla zabraňuje vzpříčení trubky a chrání vnitřní EPDM těsnění před poškozením při vsunování.
• Dvojité radiální zalisování: Lisovací kleště působí současně před sedlem i za ním, což zajišťuje maximální stabilitu v ohybu i tahu.
• Stavební délka pouhých 49 mm: Kompaktní Z-rozměr 27 mm umožňuje montáž i ve velmi stísněných prostorách a rozdělovačových skříních.
• Výrazná úspora času: Realizace spoje trvá několik sekund bez nutnosti čištění plamenem, pájecí pasty a chladnutí materiálu.

Montážní doporučení a postup:
1. Měděnou trubku 18 mm (podle DIN EN 1057) uřízněte pravoúhle vhodným řezákem na trubky; její konce zevnitř i zvenku pečlivě odhrotujte, aby ostrá hrana neprořízla EPDM těsnění.
2. Závitovou část R 3/4" řádně utěsněte (teflonovým vláknem, páskou nebo instalatérským konopím s pastou) a zašroubujte do protikusu pomocí otevřeného klíče velikosti 22 mm na těle vícehranu.
3. Zkontrolujte čistotu vnitřního prostoru hrdla a správné uložení černého EPDM O-kroužku v sedle tvarovky (nepoužívejte minerální oleje).
4. Vyznačte montážní hloubku zasunutí (stavební délka L minus rozměr Z, tj. 22 mm) na měděnou trubku a zasuňte ji do hrdla až na vyznačenou rysku.
5. Nasaďte lisovací čelist s profilem V (velikost 18 mm) na hrdlo tvarovky a systémovým lisovacím přístrojem dokončete kompletní lisovací cyklus.

Technické parametry:
• Výrobce: Viega
• Produktová řada: Profipress / Sanpress
• Modelové označení: Model 2211
• Objednací kód (SKU): 283230
• Typ tvarovky: Lisovací přechodový kus s vnějším závitem
• Připojení: Lisovací hrdlo × vnější závit R (kónický)
• Jmenovité rozměry: d18 mm × R 3/4"
• Stavební délka (L): 49 mm
• Rozměr Z: 27 mm
• Velikost klíče (VK): 22 mm
• Materiál těla: Červený bronz nebo křemíkový bronz
• Materiál těsnění: EPDM (černý syntetický kaučuk, předmontováno)
• Jmenovitý tlak: PN 16 (max. provozní tlak 1,6 MPa / 16 bar)
• Provozní teplota (pitná voda): Max. 80 °C (krátkodobě až 95 °C po dobu 60 min)
• Provozní teplota (vytápění): Max. 105 °C
• Bezpečnostní technologie: SC-Contur (indikace neslisovaného spoje)
• Kompatibilní potrubí: Měděné trubky podle DIN EN 1057 a DVGW GW 392
• Lisovací profil: V (čelist V 18)
• Certifikace: DVGW DW-8511BQ0586, KIWA

Často kladené otázky (FAQ):
Jaký je rozdíl mezi tímto přechodem a verzí s rozměrem 18 mm × R 1/2"?
Rozdíl spočívá ve velikosti vnějšího závitu. Tento model (283230) je osazen větším závitem R 3/4" (stavební délka 49 mm, Z-rozměr 27 mm), zatímco artikl 283490 disponuje závitem R 1/2" (stavební délka 45 mm, Z-rozměr 23 mm). Lisovací hrdlo d18 mm a velikost utahovacího vícehranu 22 mm zůstávají u obou shodné.
Proč je lepší nejprve zašroubovat závit a až potom lisovat trubku?
Při utahování závitového spoje R 3/4" vzniká značný krouticí moment. Pokud nejprve zašroubujete závit pomocí klíče na těle vícehranu a teprve poté do hrdla zasunete měděnou trubku a zalisujete ji, eliminujete riziko nechtěného zkroucení či mechanického přetížení hotového lisovaného spoje.
Jak se při tlakové zkoušce projeví nezalisované hrdlo d18 mm?
Díky bezpečnostnímu prvku Viega SC-Contur nezůstane nezalisovaný spoj utěsněn. Při tlakové zkoušce vodou z nezalisovaného hrdla viditelně uniká kapalina v rozsahu 1,0 až 6,5 bar a při suché zkoušce stlačeným vzduchem okamžitě poklesne tlak na manometru v rozsahu 22 mbar až 3 bar.
