Přechod CU lisovací vnější 18 x 1/2“ Profipress - 283490

Detailní popis produktu

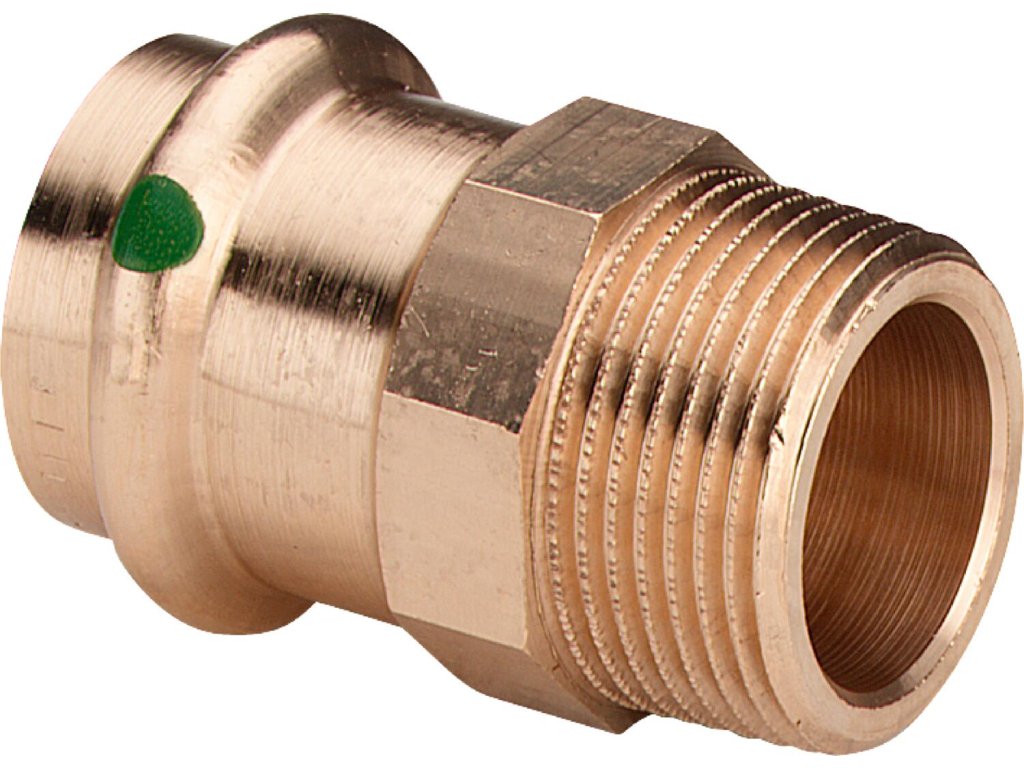

Přechod CU lisovací vnější 18 x 1/2“ Profipress – 283490

Lisovací přechodový kus Viega Sanpress/Profipress (model 2211, objednací kód 283490) představuje prémiový konstrukční prvek určený pro bezpečný a rychlý přechod mezi lisovaným měděným potrubím a závitovými armaturami. Tvarovka kombinuje lisovací hrdlo o vnějším průměru d18 mm a vnější kuželový závit R 1/2". Je vyrobena z vysoce kvalitního červeného bronzu (gunmetal) nebo křemíkového bronzu, což garantuje mimořádnou odolnost vůči korozi, odzinkování i napěťovým trhlinám. Uplatnění nachází v rozvodech pitné a užitkové vody, etážovém vytápění, chladicích soustavách i rozvodech stlačeného vzduchu, kde umožňuje čisté napojení bez nutnosti svařování či řezání závitů na potrubí.
Tvarovka je z výroby osazena těsnicím kroužkem z odolného černého EPDM elastoméru s válcovitou náběhovou zónou pro ochranu těsnění při zasouvání trubky. Přechod je vybaven integrovaným vícehranem pro pevné uchopení montážním klíčem (velikost klíče 22 mm), což zamezuje přenosu krouticího momentu na trubku při utahování závitového spoje. Klíčovým prvkem je patentovaná bezpečnostní technologie Viega SC-Contur: nedopatřením neslisovaný spoj zůstává zaručeně netěsný a okamžitě se projeví při tlakové zkoušce vodou (0,1 až 0,65 MPa) nebo suchým vzduchem (22 hPa až 0,3 MPa). Po zalisování kleštěmi působí radiální síla před sedlem i za ním, čímž vzniká trvalý, mechanicky vysoce zatížitelný spoj dimenzovaný na provozní tlak PN 16.

Pro koho a do jakých instalací je přechod 18 mm × R 1/2" ideální:
• Rozvody pitné a teplé užitkové vody: Plně certifikováno pro hygienické rozvody podle DIN 1988-200 a DIN EN 806-2 se splněním nejpřísnějších požadavků UBA.
• Napojení otopných těles a armatur: Vhodné pro připojení radiátorových ventilů, kulových kohoutů a čerpadlových skupin v otopných soustavách podle DIN EN 12828 do teploty 105 °C.
• Chladicí a klimatizační okruhy: Určeno pro uzavřené soustavy s chladicí vodou a glykolovými směsmi v teplotním rozsahu od -25 °C do +110 °C.
• Průmyslové rozvody stlačeného vzduchu: Schváleno pro rozvody suchého i mazaného stlačeného vzduchu (do 25 mg/m3 oleje) a inertních plynů do tlaku 1,6 MPa.
• Profesionální instalatéři a topenáři: Pro řemeslníky vyžadující rychlou montáž bez otevřeného plamene s plnou garancí certifikace DVGW.

Proč zvolit Viega Sanpress/Profipress přechod 18 mm × R 1/2" (kód 283490):
• Bezpečnostní profil SC-Contur: Okamžitě odhalí nezalisovaný spoj při tlakové zkoušce a chrání před skrytými škodami pod omítkou.
• Špičkový bronzový materiál: Tělo z červeného nebo křemíkového bronzu zabraňuje korozi a tvorbě galvanických článků při spojení s jinými kovy.
• Integrovaný vícehran (SW 22): Plošky pro plochý klíč zaručují bezpečnou montáž závitové části bez rizika deformace lisovacího hrdla.
• Válcové vedení trubky: Speciální geometrie hrdla zabraňuje poškození nebo shrnutí EPDM těsnění při zasouvání měděné trubky.
• Dvojí radiální zalisování: Lisovací čelist stlačuje tvarovku před sedlem i za ním, což vytváří maximální odolnost proti ohybu i vytržení.
• Kompaktní Z-rozměr 23 mm: Celková stavební délka pouhých 45 mm umožňuje montáž i ve stísněných šachtách či rozdělovačových skříních.
• Úspora času při montáži: Eliminace pájení zkracuje čas realizace spoje na pouhé sekundy bez rizika požáru.

Montážní doporučení a postup:
1. Měděnou trubku 18 mm (podle DIN EN 1057) uřízněte pravoúhle a její konce pečlivě odhrotujte zevnitř i zvenku, aby ostrá hrana nepoškodila těsnění.
2. Závitovou část R 1/2" řádně utěsněte (např. instalatérským teflonovým vláknem či těsnicí pastou s konopím) a zašroubujte do protikusu pomocí otevřeného klíče velikosti 22 mm na těle vícehranu.
3. Zkontrolujte čistotu lisovacího hrdla a správné usazení černého těsnění EPDM v drážce tvarovky.
4. Vyznačte hloubku zasunutí (stavební délka L minus rozměr Z, tj. 22 mm) na měděnou trubku a trubku zasuňte do hrdla až na vyznačenou rysku.
5. Nasaďte lisovací čelist s profilem V (velikost 18 mm) a pomocí systémového lisovacího přístroje proveďte kompletní lisovací cyklus.

Technické parametry:
• Výrobce: Viega
• Produktová řada: Profipress / Sanpress
• Modelové označení: Model 2211
• Objednací kód (SKU): 283490
• Typ tvarovky: Lisovací přechodový kus s vnějším závitem
• Připojení: Lisovací přípoj × vnější závit R (kónický)
• Jmenovité rozměry: d18 mm × R 1/2"
• Stavební délka (L): 45 mm
• Rozměr Z: 23 mm
• Velikost klíče (VK): 22 mm
• Materiál těla: Červený bronz nebo křemíkový bronz
• Materiál těsnění: EPDM (černý syntetický elastoměr, předmontováno)
• Jmenovitý tlak: PN 16 (max. 1,6 MPa / 16 bar)
• Provozní teplota (pitná voda): Max. 80 °C (krátkodobě až 95 °C po dobu 60 min)
• Provozní teplota (vytápění): Max. 105 °C
• Bezpečnostní technologie: SC-Contur (indikace neslisovaného spoje)
• Vhodné potrubí: Měděné trubky podle DIN EN 1057 a DVGW GW 392
• Lisovací profil: V (čelist V 18)
• Certifikace: DVGW DW-8511BQ0586, KIWA

Často kladené otázky (FAQ):
Proč je tělo tohoto přechodu vyrobeno z bronzu a nikoli z čisté mědi?
Závitové přechodové tvarovky systému Profipress se vyrábějí z červeného nebo křemíkového bronzu (řada Sanpress model 2211), protože bronz poskytuje výrazně vyšší mechanickou pevnost závitu proti stržení a vynikající odolnost vůči korozi při kontaktu s jinými kovy (např. mosazí či nerezem).
Mohu nejprve provést zalisování na měděnou trubku a až poté zašroubovat závit?
Doporučuje se opačný postup: nejprve zašroubovat a dotáhnout závitový spoj R 1/2" pomocí klíče na integrovaném vícehranu a teprve poté do hrdla vsunout měděnou trubku a provést zalisování. Zabráníte tím přenášení nežádoucího krouticího namáhání do již hotového lisovaného spoje.
Jak bezpečně odhalím, že spoj nebyl zalisován?
Díky bezpečnostnímu profilu SC-Contur z nezalisovaného hrdla při tlakové zkoušce vodou okamžitě uniká kapalina a při zkoušce stlačeným vzduchem dochází k rychlému poklesu tlaku na zkušebním manometru.
