Ventil zónový třícestný SF25 1" F - 642

Detailní popis produktu

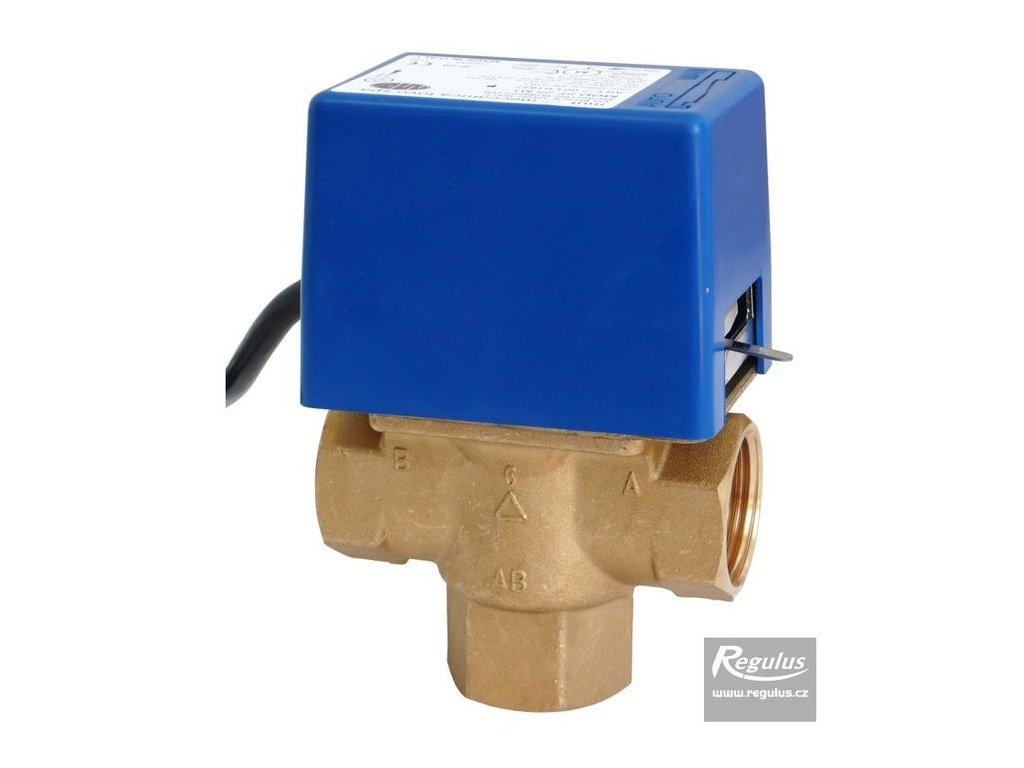

Zónový třícestný ventil SF25 1" F s elektrickým pohonem a vratnou pružinou | Kód 642 (Regulus / MUT Meccanica Tovo)

Robustní motorický zónový ventil SF25 1" F (objednací kód 642 dodávaný společností Regulus, výrobce MUT Meccanica Tovo) představuje spolehlivé řešení pro hydraulické zónování a přepínání toků v otopných i chladicích soustavách. Ventil je osazen vestavěným servomotorem na 230 V a bezpečnostní mechanickou vratnou pružinou z nerezové oceli. Umožňuje bezpečné dvoustavové řízení toků: pod napětím elektromotor přesune EPDM kulový uzávěr do pracovní polohy, a jakmile dojde k přerušení napájení (nebo výpadku elektrického proudu), pružina vrátí uzávěr spolehlivě zpět do výchozí uzavřené polohy.
Díky vysoké hydraulické kapacitě s průtokovým součinitelem K_vs=12,6?" m" ?^3/"h" a dimenzi vnitřních závitů 3× G 1" F zvládá ventil velké objemové průtoky s minimální tlakovou ztrátou. Je ideální pro prioritní přepínání ohřevu teplé užitkové vody (TUV) v nepřímotopných zásobnících, oddělování topných zón ovládaných prostorovými termostaty i regulaci okruhů s tepelnými čerpadly či kotli. Ventil je navíc na boku pohonu vybaven manuální páčkou, která umožňuje mechanické zafixování uzávěru ve středové poloze pro rychlé napouštění, odvzdušnění nebo vypouštění otopného systému.

Pro koho a do jakých situací je ventil ideální:
Přednostní ohřev teplé vody (TUV): Přepínání toku topné vody mezi vytápěním domu a ohřevem externího zásobníku TV / bojleru.
Zónová regulace otopných soustav: Automatické otevírání a uzavírání jednotlivých větví nebo pater na povel prostorového či zónového termostatu.
Instalace s tepelnými čerpadly a kotli: Spolehlivý rozdělovací prvek pro primární okruhy vyžadující vysoký průtok bez škrcení (K_vs=12,6?" m" ?^3/"h" ).
Systémy vyžadující bezpečný stav při výpadku proudu: Mechanická vratná pružina garantuje samočinný návrat do definované základní polohy bez potřeby záložního zdroje UPS.

Proč zvolit třícestný zónový ventil SF25 1" F (kód 642):
Vysoký průtok (K_vs=12,6?" m" ?^3/"h" ): Vynikající hydraulické parametry eliminují nežádoucí tlakové ztráty i v rozsáhlých potrubních trasách.
Bezpečnostní vratná pružina: Nerezová pružina spolehlivě uzavře ventil i při úplném výpadku napájení.
Rychlý chod servopohonu: Přestavení ventilu pod proudem trvá přibližně 10–20 sekund, návrat mechanickou pružinou proběhne bleskově během pouhých cca 4–6 sekund.
Masivní těleso z mosazi: Kované mosazné tělo ventilu zaručuje vysokou mechanickou odolnost a dlouhou životnost i v náročných provozních podmínkách.
Manuální aretační páčka: Boční páčka na krytu motoru umožňuje mechanické otevření obou směrů (středová poloha) při plnění, proplachu či vypouštění soustavy; po přivedení napájení se páčka automaticky vyřadí z provozu.
Špičkové těsnicí materiály: Těsnění z materiálů EPDM a Viton zaručují dokonalou těsnost a spolehlivost při teplotách média až do 110 °C.

Klíčové vlastnosti a funkce:
Dvoustavové řízení (Zapnuto / Vypnuto): Jednoduché spínání pomocí standardního pokojového termostatu, kotlové automatiky nebo řídicí jednotky tepelného čerpadla.
Odolnost proti tlakovému rozdílu: Schopnost spolehlivě otevírat a dovírat až do maximálního diferenčního tlaku ?P_max=154" kPa" (1,54 bar).
Kompaktní samohasivý kryt: Plastový kryt motoru ze samozhášecího plastu ABS (třída UL 94 V-0).
Dodáváno včetně kabelu: Součástí servopohonu je vyvedený napájecí kabel o délce 550 mm pro snadné zapojení do instalační krabice.

Technické parametry:
Dodavatel / Výrobce: Regulus / MUT Meccanica Tovo
Typová řada: MUT SF (SF 25)
Objednací kód (katalogové číslo): 642 (MUT: 7.001.01808.0)
Konstrukční provedení: Třícestný zónový rozdělovací ventil s elektrickým pohonem a vratnou pružinou
Jmenovitá světlost: DN 25
Připojení: 3× vnitřní závit G 1" F
Průtokový součinitel (K_vs): 12,6 m3/h
Maximální diferenční tlak (?P_max): 154 kPa (1,54 bar)
Jmenovitý provozní tlak: PN 10 (10 bar / 1,0 MPa)
Napájecí napětí: 230 V / 50 Hz
Příkon pohonu: 5–6 W
Doba přestavení:
Otevření (motor): cca 10–20 s
Uzavření (vratná pružina): cca 4–6 s
Elektrické krytí: IP20
Délka napájecího kabelu: 550 mm
Maximální teplota teplonosné látky: až +110 °C
Maximální teplota okolí: do +60 °C
Materiálové provedení:
Tělo, kryt a čep ventilu: Mosaz
Kulový uzávěr: EPDM
Vratná pružina: Nerezová ocel
Těsnicí O-kroužky: EPDM (statické), Viton (dynamické)
Kryt motoru: Samozhášecí ABS (UL 94 V-0)
Stavební rozměry: Šířka těla ventilu 92 mm, celková výška 134 mm, osová výška pohonu od osy potrubí 88 mm

Často kladené otázky (FAQ):
Jak ventil reaguje při výpadku elektrického proudu?
Při ztrátě napájení vestavěná nerezová vratná pružina okamžitě a automaticky přesune kulový uzávěr zpět do výchozí polohy (během zhruba 4 sekund). Zajišťuje tak bezpečnou havarijní funkci bez nutnosti záložního napájení.
K čemu slouží páčka AUT / MAN na boku pohonu?
Páčka slouží pro ruční nastavení kulového uzávěru do středové polohy, kdy jsou propojeny všechny cesty. To je nezbytné při prvotním napouštění systému topnou vodou, odvzdušňování nebo při jeho vypouštění. Jakmile se servomotor znovu připojí k elektřině, ruční poloha se automaticky uvolní a ventil přejde do normálního automatického režimu.
Je ventil vhodný pro systémy s glykolem?
Ano, díky těsnění z EPDM a Vitonu a masivnímu mosaznému tělu je ventil vhodný nejen pro čistou otopnou vodu, ale i pro běžné nemrznoucí směsi na bázi glykolu používané v topných systémech a tepelných čerpadlech.
