Ventil termostatický dvouregulační - rohový - 1/2" x EK- 500806

Detailní popis produktu

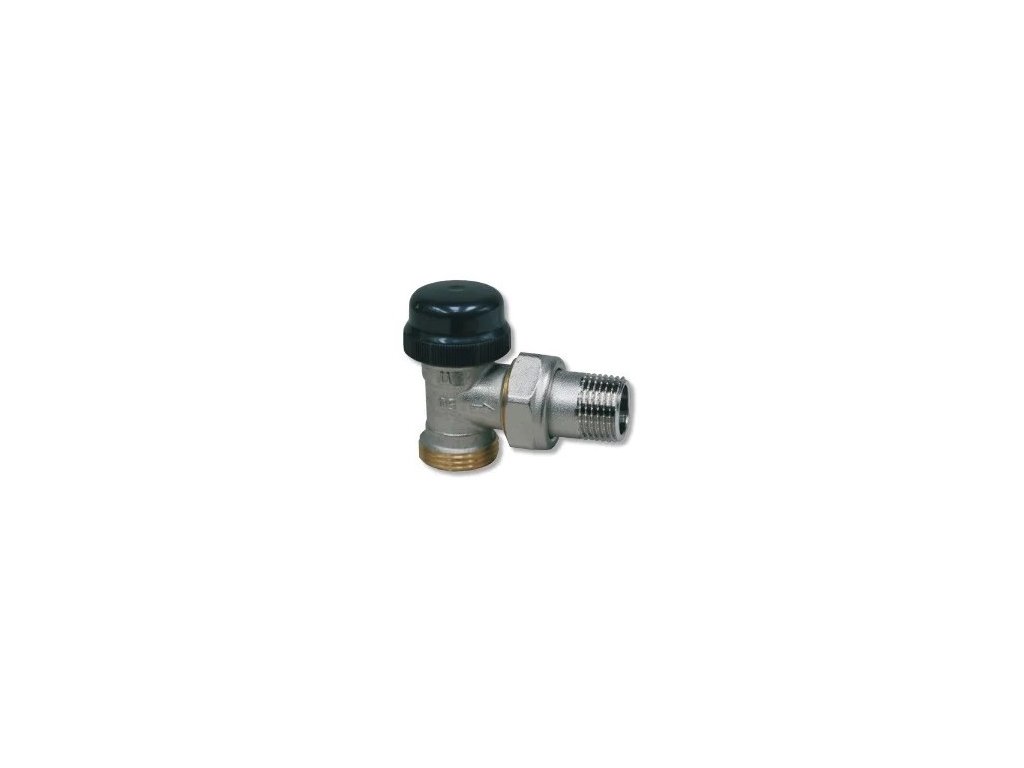

Ventil termostatický dvouregulační 1/2" × EK rohový – IVAR.VS 2102 EK | Kód 500806

Rohový dvouregulační termostatický ventil IVAR.VS 2102 EK v dimenzi 1/2" × Eurokonus (objednací kód 500806) představuje základní armaturu pro úhlové připojení otopných těles na přívodní větvi teplovodních systémů. Umožňuje přesnou manuální nebo automatickou regulaci vnitřní teploty místnosti pomocí termostatické hlavice či elektrotermického pohonu se standardním připojovacím závitem M30 × 1,5. Díky integrovanému výstupnímu závitu Eurokonus (EK – 3/4" M) je ventil přímo připraven pro napojení svěrných šroubení na vícevrstvé trubky PEX-AL-PEX, plastové rozvody i měď.
Těleso ventilu je vykováno z jakostní poniklované mosazi CW617N a disponuje integrovanou mechanickou předregulací (dvouregulací). Ta umožňuje instalačnímu technikovi přesně nastavit požadovaný jmenovitý průtok otopné vody přímo na vnitřní cloně ventilu podle hydraulického výpočtu soustavy. Tím je zajištěno dokonalé hydraulické vyvážení všech otopných těles v objektu, zamezuje se přetápění radiátorů v blízkosti zdroje a předchází se nežádoucímu hluku či pískání. Připojovací půlšroubení 1/2" do tělesa radiátoru je osazeno měkkým O-kroužkem z EPDM, což zaručuje rychlou a čistou montáž bez nutnosti použití koudelového či teflonového těsnění.

Pro koho a do jakých instalací je rohový ventil IVAR 1/2" × EK ideální:
• Klasická desková a článková otopná tělesa: Rohové připojení přívodního potrubí vyvedeného ze stěny přímo pod tělesem.
• Koupelnové trubkové radiátory (žebříky): V kombinaci s rohovým regulačním šroubením 1/2" × EK (kód 500053) vytváří čisté a spolehlivé úhlové dopojení ze zdi.
• Rozvody z vícevrstvých trubek ALPEX i mědi: Přímé a rychlé napojení potrubí pomocí standardizovaných svěrných adaptérů Eurokonus (EK).
• Otopné soustavy vyžadující hydraulické vyvážení: Plynulá předregulace garantuje rovnoměrný přísun tepla do všech zón bez ohledu na vzdálenost od kotle.

Proč zvolit dvouregulační ventil IVAR 1/2" × EK rohový (kód 500806):
• Systémové připojení Eurokonus (3/4" M): Odpadá nutnost dokupování dodatečných přechodek a redukcí.
• Integrovaná mechanická předregulace: Umožňuje přesné hydraulické seřízení průtoku přímo na těle ventilu.
• Standardizovaný připojovací závit M30 × 1,5: Plná kompatibilita s termostatickými hlavicemi IVAR i běžnými pohony 230 V.
• Samotěsnicí O-kroužek na půlšroubení 1/2": Rychlá montáž do tělesa bez rizika přetočení závitu a netěsností.
• Kvalitní kovaná mosaz CW617N: Dlouhodobá odolnost vůči korozi, zanášení i vysokým provozním teplotám.
• Plynulý a tichý chod: Tvar regulační kuželky zamezuje vibracím a kavitaci v otopné soustavě.
• Ochranná montážní krytka v balení: Chrání ovládací dřík během stavebních prací a umožňuje manuální uzavření průtoku.

Montážní doporučení a postup nastavení:
• Ventil instalujte na přívodní větev otopného tělesa v rohovém směru s respektováním šipky toku vody vyznačené na těle armatury.
• Půlšroubení se závitem 1/2" a EPDM O-kroužkem zašroubujte do hrdla radiátoru a pevně dotáhněte (nepoužívejte těsnicí konopí ani teflonovou pásku).
• Na spodní vnější závit Eurokonus (3/4" M) našroubujte příslušné svěrné šroubení pro daný typ potrubí (např. IVAR TA 4420 pro plastohliník).
• Nastavení předregulace: Sejměte plastovou ochrannou krytku a pomocí nastavovacího klíče nastavte regulační clonku na požadovaný stupeň dle projektové dokumentace.
• Na závit M30 × 1,5 našroubujte termostatickou hlavici (nastavenou na nejvyšší stupeň pro usnadnění montáže) nebo elektrotermický pohon a dotáhněte převlečnou matici.

Technické parametry:
• Výrobce: IVAR CS
• Modelová řada: IVAR.VS 2102 EK
• Objednací kód (SKU): 500806
• Konstrukční provedení: Rohový dvouregulační termostatický ventil (90°)
• Připojovací rozměr k tělesu: Vnější závit G 1/2" M s EPDM O-kroužkem
• Připojovací rozměr k potrubí: Vnější závit Eurokonus (EK – G 3/4" M)
• Připojení pro hlavici/pohon: Závit M30 × 1,5
• Materiál tělesa: Jakostní kovaná mosaz CW617N, poniklovaná
• Materiál těsnění: EPDM
• Maximální provozní tlak: 10 bar (1,0 MPa)
• Maximální provozní teplota: 120 °C
• Typ regulace: Dvouregulace s mechanickým přednastavením průtoku

Často kladené otázky (FAQ):
• Kdy použít tento rohový ventil (kód 500806) a kdy přímou variantu (kód 500474)?
Rohový ventil se instaluje v situacích, kdy přívodní potrubí vystupuje kolmo ze stěny přímo pod radiátorem. Pokud trubky stoupají svisle z podlahy rovnoběžně s tělesem, volí se přímý ventil.
• Lze tento ventil osadit elektrotermickým servopohonem 230 V?
Ano, díky standardizovanému závitu M30 × 1,5 lze na ventil přímo namontovat běžné elektrotermické pohony 230 V (např. Watts či IVAR) řízené prostorovým termostatem.
• K čemu slouží plastová krytka dodávaná s ventilem?
Krytka chrání regulační vřeteno před prachem a poškozením během zednických prací. Zároveň jejím pevným zašroubováním můžete ventil zcela mechanicky uzavřít před nasazením samotné termostatické hlavice.
