Ventil směšovací termostatický TSV3B 1“ 60°C - 15518

Detailní popis produktu

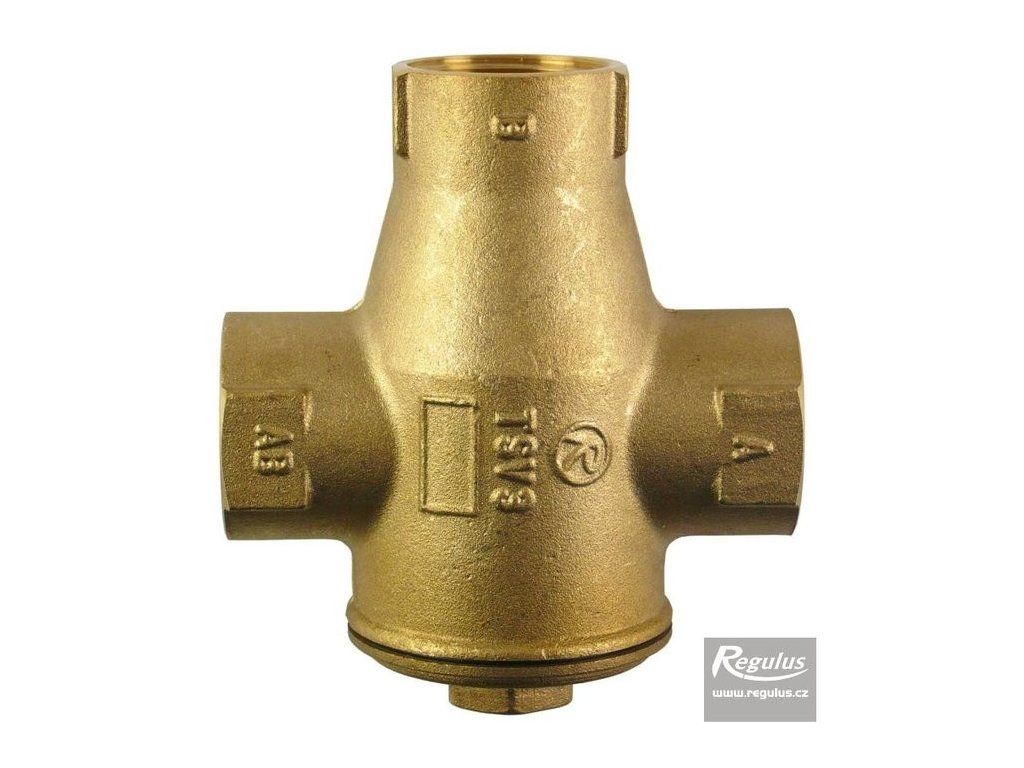

Ventil směšovací termostatický TSV 3B 1" – 60 °C – Regulus | Kód 15518

Termostatický směšovací ventil Regulus TSV 3B v dimenzi 1" (vnitřní závit G 1" F) s továrně nastavenou otevírací teplotou 60 °C (objednací kód 15518) představuje spolehlivou autonomní armaturu navrženou pro ochranu kotlů a krbových vložek na tuhá paliva, dřevo i pelety před nízkoteplotní korozí. Zajišťuje stálé předehřívání vratné otopné vody vstupující do kotle, čímž udržuje teplotu výměníku nad rosným bodem spalin a efektivně zabraňuje dehtování teplosměnných ploch i zanášení spalinových cest.
Zásadní konstrukční předností moderní řady TSV 3B je integrované automatické vyvažování by-passu (zkratu). Na zkratovém potrubí z výstupu kotle není zapotřebí žádný manuální vyvažovací ventil – vnitřní kuželka s voskovým termočlenem při nárůstu teploty plynule otevírá přívod ze systému a zároveň automaticky přivírá by-pass až do jeho úplného uzavření. Tím se při plně natopeném zdroji eliminuje parazitní cirkulace vody přes zkrat a veškerý tepelný výkon směřuje přímo do otopné soustavy nebo akumulační nádrže. Teplota 60 °C představuje zlatou střední cestu pro zplyňovací kotle na dřevo, peletové automaty i teplovodní krbová kamna, kde výrobce vyžaduje bezpečný provozní odstup od rosného bodu spalin.

Pro koho a do jakých instalací je směšovací ventil TSV 3B 60 °C ideální:
• Zplyňovací kotle na kusové dřevo a brikety: Spolehlivá ochrana ocelového výměníku před tvorbou dehtu a kyselých usazenin.
• Automatické kotle na pelety a biomasu: Zajištění stabilní provozní teploty zpátečky dle záručních podmínek většiny výrobců kotlů.
• Krbové vložky a kamna s teplovodním výměníkem: Zamezení tvorby kondenzátu, stabilní proces spalování a prevence černání průhledového skla.
• Otopné soustavy s akumulačními nádržemi: Zajišťuje rychlý náběh zdroje na provozní parametry a plynulé teplotní vrstvení vody v nádrži.
• Kotle do výkonu cca 25–35 kW: Dimenze DN 25 (1") s průtokovým součinitelem Kvs 6,2 m3/h spolehlivě pokrývá hydraulické potřeby běžných rodinných domů.

Proč zvolit termostatický ventil Regulus TSV 3B (kód 15518):
• Automatické vyvažování by-passu: Žádné pracné nastavování ručního škrticího ventilu na zkratovém potrubí.
• Nulová spotřeba elektrické energie: Plně autonomní mechanický provoz řízený roztažností voskového článku bez kabeláže a regulátoru.
• Kompaktní uspořádání v jednom tělese: Úspora místa v kotelně a výrazné snížení počtu spojů náchylných k netěsnostem.
• Vysoká průtočnost Kvs 6,2 m3/h: Nízká tlaková ztráta zajišťuje bezproblémový průtok otopné vody celým kotlovým okruhem.
• Snadná výměna z čela ventilu: Vnitřní termočlen lze vyjmout nebo vyměnit za jinou teplotní patronu přes servisní zátku bez demontáže tělesa z trubek.
• Kvalitní kovaná mosaz: Dlouhá konstrukční životnost a vysoká mechanická i chemická odolnost.

Montážní doporučení a hydraulické zapojení:
• Ventil instalujte na vratné potrubí do kotle v souladu se směrem proudění vyznačeným na těle ventilu (hrdlo A = vstup z otopného systému, hrdlo B = by-pass z výstupu kotle, hrdlo AB = směšovaný výstup do kotle).
• Oběhové čerpadlo kotlového okruhu osaďte mezi výstupní hrdlo AB a vstup zpátečky do kotle.
• Mezi výstup z kotle a vstupní hrdlo B ventilu zapojte neškrcené zkratové potrubí (by-pass).
• Ventil lze montovat v libovolné prostorové orientaci (vodorovně i svisle); zachovejte pouze dostatečný prostor před čelní servisní zátkou pro údržbu.
• Pro snadný servis doporučujeme osadit před a za ventil uzavírací kulové kohouty.

Technické parametry:
• Výrobce: Regulus
• Modelová řada: TSV 3B
• Objednací kód (SKU): 15518
• Typ armatury: Třícestný termostatický směšovací ventil
• Jmenovitá světlost: DN 25
• Připojovací závity: 3× vnitřní závit G 1" F
• Jmenovitá otevírací teplota: 60 °C
• Průtokový součinitel Kvs (ze systému A do AB): 6,2 m3/h
• Průtokový součinitel Kvs (z by-passu B do AB): 4,4 m3/h
• Maximální provozní tlak: 6 bar (0,6 MPa)
• Maximální provozní teplota: 95 °C
• Materiál tělesa: Kovaná mosaz

Často kladené otázky (FAQ):
• Proč zvolit otevírací teplotu právě 60 °C?
Teplota 60 °C je ideálním kompromisem mezi nižšími teplotami (45–55 °C) a vysokou teplotou 65 °C. Poskytuje spolehlivou ochranu před kondenzací a dehtováním u většiny kotlů na tuhá paliva i pelety a zároveň umožňuje rychlý přechod do plného vytápění.
• Lze v budoucnu v tělese ventilu vyměnit patronu na jinou teplotu?
Ano, těleso ventilu zůstává napevno v potrubí. Stačí odšroubovat čelní zátku a vyměnit stávající termočlen za náhradní patronu Regulus s jinou hodnotou (např. 45 °C – kód 12102, 50 °C – kód 16095, 55 °C – kód 12101 nebo 65 °C – kód 12100).
• Jak ventil reaguje při studeném startu kotle?
Dokud je voda chladnější než 60 °C, zůstává vstup ze systému (A) zcela uzavřen a kapalina obíhá pouze v malém kotlovém okruhu přes by-pass (B). Po dosažení 60 °C začne ventil plynule přimíchávat vodu ze systému tak, aby vratná teplota neklesla pod tuto bezpečnou hranici.
