Termostat s kapilárovým čidlem 1m SALUS AT10F

Detailní popis produktu

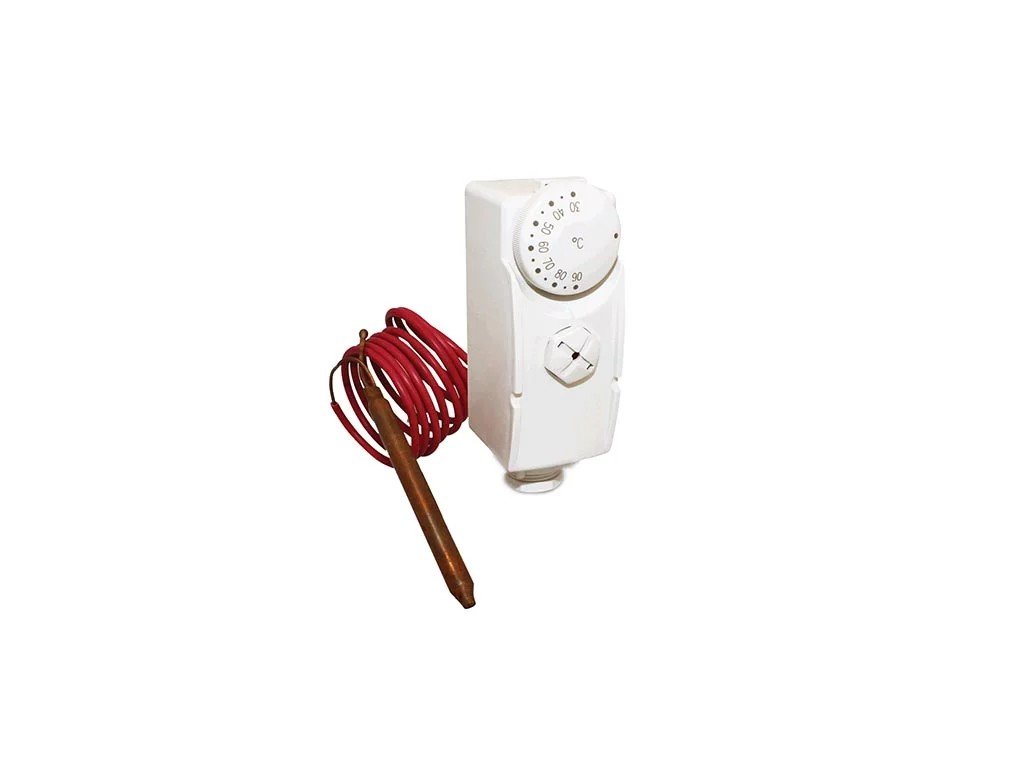

Termostat s kapilárovým čidlem 1 m – SALUS AT10F | Kód AT10F

Mechanický termostat s externím kapilárovým čidlem o délce 1,0 m SALUS AT10F představuje univerzální a spolehlivý regulační prvek určený pro automatické spínání oběhových čerpadel, kotlů, servopohonů nebo elektrických topných těles v teplovodních otopných i solárních soustavách. Díky oddělenému kapilárovému čidlu umožňuje snímat teplotu teplonosného média přímo v jímce kotle, akumulační nádrže, bojleru teplé vody nebo na povrchu potrubí, zatímco samotné tělo termostatu s ovládacím otočným voličem lze přehledně umístit na stěnu či přístrojový panel.
Termostat disponuje přepínacím bezpotenciálovým kontaktem (SPDT) schopným spínat elektrickou zátěž až 16 A při napětí 230 V. To umožňuje přístroj zapojit ve dvou režimech: buď pro sepnutí zařízení při nárůstu teploty nad nastavenou mez (ideální pro automatické spuštění oběhového čerpadla kotle po zatopení), nebo naopak pro rozepnutí/odpojení při překročení teploty (funkce havarijního či bezpečnostního odstavení zdroje). Nastavení požadované teploty v rozsahu od 30 °C do 90 °C se provádí pomocí velkého a přehledného otočného knoflíku na čelní straně pouzdra.

Pro koho a do jakých instalací je kapilárový termostat SALUS AT10F ideální:
• Automatické spínání kotlových oběhových čerpadel: Spuštění čerpadla až po dosažení provozní teploty kotle na tuhá paliva či krbové vložky, čímž se zamezuje podchlazování kotlového tělesa.
• Akumulační nádrže a bojlery TV: Přesné měření teploty zasunutím čidla do jímky zásobníku a spínání nabíjecího čerpadla nebo elektrické topné patrony.
• Ochrana podlahového vytápění: Bezpečnostní odstavení oběhového čerpadla při nebezpečném nárůstu teploty otopné vody nad nastavený limit (ochrana anhydritu a podlahové krytiny).
• Kotelny a technické místnosti: Přehledná montáž ovládací krabičky na zeď nezávisle na poloze měřeného potrubí či jímky díky 1m kapiláře.

Proč zvolit kapilárový termostat SALUS AT10F:
• Externí kapilárové čidlo 1,0 m: Umožňuje zasunutí do jímky nebo přiložení na potrubí ve stísněných či hůře přístupných místech.
• Vysoká spínací kapacita až 16 A: Zvládá přímé spínání oběhových čerpadel i výkonnějších topných těles bez nutnosti přídavného relé či stykače.
• Univerzální přepínací kontakt (NO / NC): Možnost zapojení pro zapnutí při ohřátí (topení/odvod tepla) i pro vypnutí při přehřátí (bezpečnostní limit).
• Jednoduché mechanické nastavení: Velký otočný volič s čitelnou stupnicí od 30 °C do 90 °C bez nutnosti programování.
• Nezávislost na napájení pro měření: Kapilárový systém pracuje na principu teplotní roztažnosti kapaliny v čidle – elektrické napájení slouží pouze pro spínanou zátěž.
• Kvalitní a odolné provedení: Kompaktní plastové pouzdro s krytím IP20 určené pro montáž na stěnu technické místnosti.

Montážní doporučení a postup zapojení:
• Těleso termostatu připevněte pomocí šroubů na rovnou svislou plochu (stěnu, ovládací panel) v dosahu kapiláry.
• Kapilárové čidlo zasuňte do jímky měřené nádrže/kotle, případně jej přiložte na očištěný povrch potrubí a zafixujte stahovací páskou s použitím teplovodivé pasty.
• Pozor při manipulaci: Kapilárovou trubičku neohýbejte v ostrých úhlech a dbejte na to, aby nedošlo k jejímu zlomení, přiskřípnutí nebo mechanickému proražení.
• Do svorkovnice uvnitř přístroje zapojte fázový vodič spínaného spotřebiče podle požadovaného režimu (kontakt C společný, kontakt 1 pro sepnutí při poklesu teploty, kontakt 2 pro sepnutí při nárůstu teploty).
• Po uzavření krytu nastavte otočným voličem požadovanou spínací teplotu a vyzkoušejte funkci při nahřívání systému.

Technické parametry:
• Výrobce: SALUS Controls
• Modelové označení: AT10F
• Typ termostatu: Mechanický s externím kapilárovým čidlem
• Délka kapiláry: 1,0 m
• Rozsah nastavení teploty: 30 °C až 90 °C
• Hystereze (spínací diference): cca 4 °C (±2 °C)
• Typ kontaktu: Přepínací bezpotenciálový kontakt (SPDT)
• Maximální spínací proud: 16 (4) A / 250 V AC
• Stupeň krytí: IP20
• Rozměry tělesa přístroje: cca 105 × 45 × 50 mm
• Vhodná média pro měření: Voda v jímce, povrch kovových trubek otopných systémů

Často kladené otázky (FAQ):
• Jaký je rozdíl mezi termostatem SALUS AT10 a AT10F?
Model SALUS AT10 je příložný termostat, který má teplotní čidlo přímo na zadní straně těla a upíná se pružinou přímo na trubku. Model AT10F má oddělené kapilárové čidlo na 1m kapiláře, takže pouzdro s knoflíkem namontujete na zeď a čidlo zasunete do jímky nebo na vzdálenější potrubí.
• Lze termostat použít jako ochranu před přetopením kotle?
Ano, díky přepínacímu kontaktu můžete termostat zapojit tak, aby při dosažení nebezpečné teploty (např. 85–90 °C) sepnul záložní oběhové čerpadlo, havarijní chlazení nebo naopak odpojil hořák/ventilátor kotle.
• Potřebuje termostat baterie nebo trvalé napájení 230 V pro svůj chod?
Ne. Vlastní měření funguje čistě mechanicko-hydraulicky (rozpínáním kapaliny v kapiláře). Napětí se přivádí pouze na spínací kontakty, které ovládají připojené elektrické zařízení.
