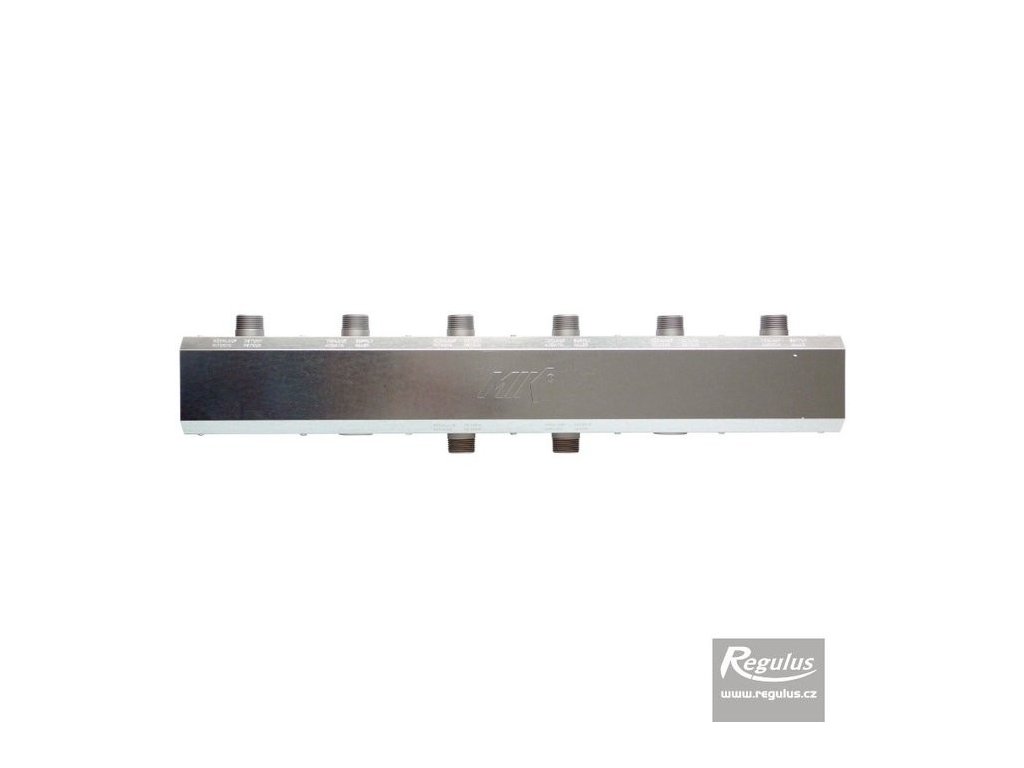

Rozdělovač k čerpadlové skupině 1” 2 okruhy 2 m3/h - 9507

Detailní popis produktu

Rozdělovač k čerpadlové skupině 1" pro 2 okruhy (2 m3/h) – Regulus | Kód 9507

Kombinovaný rozdělovač a sběrač otopných okruhů Regulus (modelová řada HV 60/125-2, objednací kód 9507) představuje základní prvek pro přehledné a technicky bezchybné napojení 2 otopných okruhů na jeden zdroj tepla v kotelnách a technických místnostech. Je primárně určen pro přímé osazení dvou čerpadlových skupin Regulus (např. řady CSE / CSE2) s jmenovitým rozměrem 1" (DN 25) a standardní osovou roztečí hrdel 125 mm. S maximálním celkovým průtokem 2,0 m3/h spolehlivě obslouží otopné systémy rodinných domů a menších komerčních objektů do tepelného výkonu přibližně 40–50 kW (dle teplotního spádu).
Těleso rozdělovače je kompaktní integrovaná ocelová komora tvořená souběžnou přívodní a vratnou větví, což minimalizuje zástavbový prostor a radikálně zjednodušuje montáž v technické místnosti. Na horní straně je rozdělovač osazen dvěma páry výstupů s vnějšími závity G 1" s plochým těsněním pro snadné přímé našroubování převlečných matic čerpadlových skupin. Ze spodní strany jsou připravena dvě hrdla s vnějším závitem G 1" pro dopojení primárního okruhu od zdroje tepla, případně hydraulického vyrovnávače dynamických tlaků (anuloidu). Součástí dodávky je tvarovaný termoizolační obal z EPP, který účinně zabraňuje tepelným ztrátám a zvyšuje celkovou energetickou účinnost soustavy.

Pro koho a do jakých instalací je rozdělovač Regulus pro 2 okruhy ideální:
• Kombinované otopné soustavy v rodinných domech: Typicky pro rozdělení na okruh podlahového vytápění (se směšováním) a okruh radiátorů či ohřevu TV (přímý okruh).
• Čerpadlové skupiny s roztečí 125 mm: Přímé osazení dvou čerpadlových skupin Regulus řady CSE / CSE2 o dimenzi 1".
• Instalace s tepelným čerpadlem, peletovým, plynovým i elektrickým kotlem: Přehledné a profesionální hydraulické rozdělení tepelného výkonu do dvou zón.
• Kompaktní strojovny a kotelny: Řešení s minimálními nároky na prostor na stěně oproti složitému skládání rozdělovače z trubek a tvarovek.

Proč zvolit rozdělovač k čerpadlovým skupinám Regulus (kód 9507):
• Kompaktní konstrukce 2v1: Integrovaný přívod i zpátečka v jednom tělese šetří čas montáže, instalační prostor i počet těsněných spojů.
• Standardizovaná rozteč hrdel 125 mm: Plná kompatibilita s čerpadlovými skupinami Regulus i dalšími evropskými výrobci čerpadlových sestav DN 25.
• Originální termoizolační plášť v balení: Tvarovaná skořepina z EPP minimalizuje tepelné ztráty sáláním do prostoru technické místnosti.
• Ploché těsnicí dosedací plochy: Bezpečné a spolehlivé rozebíratelné připojení pomocí standardních plochých fíbrových či EPDM těsnění.
• Vysoká hydraulická kapacita až 2,0 m3/h: Zajišťuje bezproblémový průtok otopné vody bez nežádoucího nárůstu tlakových ztrát.
• Kvalitní dílenské zpracování: Ocelové těleso s ochranným nátěrem pro dlouhou životnost a odolnost vůči korozi.

Montážní doporučení a postup zapojení:
• Pro upevnění rozdělovače na stěnu použijte originální sadu nástěnných držáků Regulus (kód 9191), která zajistí optimální odsazení 100 mm od zdi.
• Rozdělovač usaďte do vodorovné polohy tak, aby výstupní hrdla s roztečí 125 mm směřovala svisle vzhůru pro osazení čerpadlových skupin.
• Převlečné matice čerpadlových skupin připojte na horní hrdla 1" vždy s použitím nového plochého těsnění odpovídající velikosti.
• Ze spodní strany připojte přívod a zpátečku od zdroje tepla, případně výstupy z hydraulického anuloidu Regulus (kód 9188 nebo 9514).
• Po dokončení tlakové zkoušky a odvzdušnění soustavy nasaďte na těleso rozdělovače obě poloviny dodávaného termoizolačního obalu.

Technické parametry:
• Výrobce: Regulus
• Modelová řada: HV 60/125-2
• Objednací kód (SKU): 9507
• Počet připojitelných okruhů: 2 otopné okruhy
• Jmenovitý maximální průtok: 2,0 m3/h
• Maximální doporučený výkon: cca 45 kW (při ?T = 20 K)
• Osová rozteč horních hrdel: 125 mm
• Připojovací závity pro okruhy (nahoře): 4× vnější závit G 1" M (ploché těsnění)
• Připojovací závity pro zdroj (dole): 2× vnější závit G 1" M (ploché těsnění)
• Maximální provozní tlak: 6 bar (0,6 MPa)
• Maximální provozní teplota: 110 °C
• Materiál tělesa: Ocel s povrchovou úpravou
• Materiál izolace: EPP (expandovaný polypropylen)

Často kladené otázky (FAQ):
• Co je součástí dodávky rozdělovače kód 9507?
Součástí dodávky je samotné ocelové těleso rozdělovače/sběrače a tvarovaný dvoudílný termoizolační plášť z EPP. Nástěnné držáky na zeď (sada 2 ks kód 9191) a čerpadlové skupiny se objednávají samostatně.
• Lze k tomuto rozdělovači připojit čerpadlové skupiny jiných značek?
Ano, pokud mají připojení 1" s převlečnou maticí a standardizovanou osovou roztečí hrdel 125 mm (což je evropský standard pro sestavy DN 25).
• Kdy je nutné před tento rozdělovač zařadit hydraulický anuloid (HVDT)?
Anuloid se zařazuje v případech, kdy má zdroj tepla vlastní oběhové čerpadlo a soustava by se bez hydraulického oddělení vzájemně ovlivňovala (např. u plynových závěsných kotlů nebo některých tepelných čerpadel), popřípadě při rozdílných průtocích primárního a sekundárního okruhu.
