Šroubení svěrné 16 x 2 - EK na plast - 69162

Detailní popis produktu

Šroubení svěrné 16 × 2 – EK na plast – HERZ | Kód 69162

Svěrné šroubení HERZ v dimenzi 16 × 2 – Eurokonus (objednací kód 1609162 / 69162) představuje precizní přechodovou armaturu určenou pro bezpečné, pevné a rozebíratelné mechanické připojení plastových i vícevrstvých plastohliníkových trubek (PE-X, PE-RT, PEX-AL-PEX) k otopným i sanitárním prvkům. Slouží k přímému napojení trubky o vnějším průměru 16 mm s tloušťkou stěny 2,0 mm na rozdělovače podlahového vytápění, radiátorová šroubení a termostatické ventily s výstupním závitem Eurokonus (G 3/4" EK).

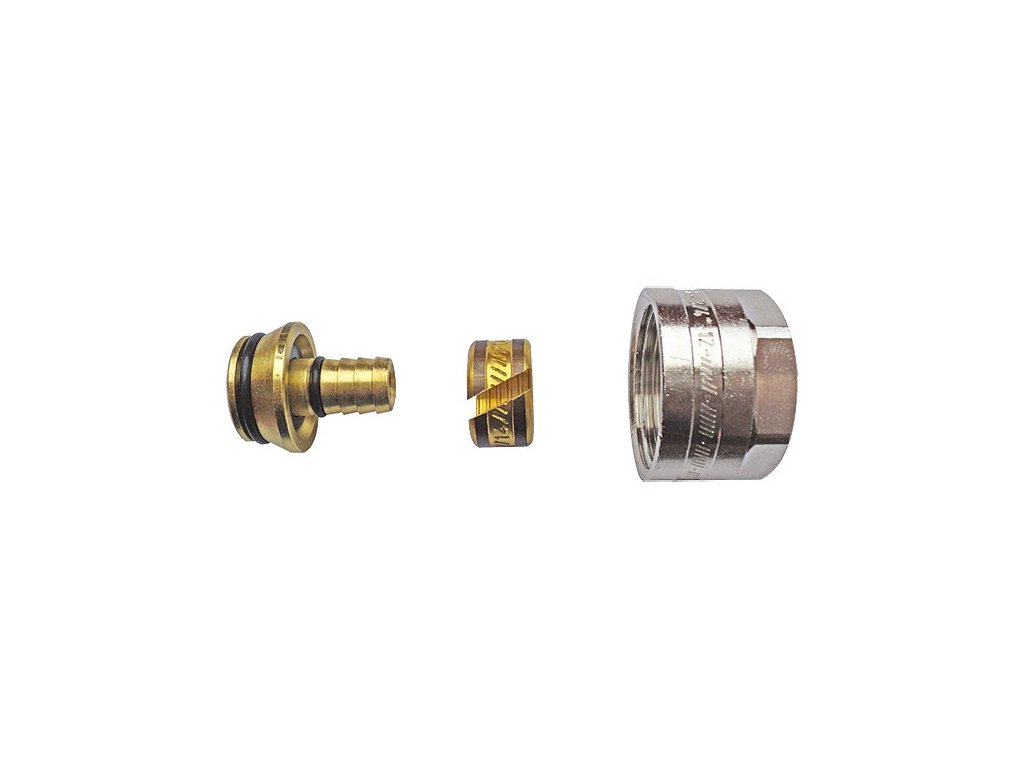

Komplet se skládá z masivní převlečné matice se standardizovaným vnitřním závitem G 3/4" se zabroušeným kónusem, mosazného opěrného trnu (vsuvky) s integrovanými elastickými EPDM těsnicími O-kroužky a rozříznutého mosazného svěrného kroužku (svorky). Těleso tvarovky je vyrobeno ze špičkové kované mosazi odolné proti odzinkování v souladu s přísnými technologickými standardy rakouské značky HERZ. Při dotažení matice sevře svěrný prstenec vnější plášť trubky a pevně jej přitlačí na opěrný trn, čímž vzniká absolutně těsný spoj s vysokou odolností vůči tlakovým rázům i teplotním dilatacím bez nutnosti lisování nebo svařování.

Pro koho a do jakých instalací je svěrné šroubení HERZ 16 × 2 ideální:
• Rozdělovače podlahového a stěnového vytápění: Připojení jednotlivých topných okruhů z trubek 16 × 2 mm k výstupním větvím rozdělovače s Eurokonusem.
• Připojení deskových i žebříkových radiátorů: Dopojení otopných těles přes přímé či rohové ventily a radiátorová regulační šroubení 1/2" × EK.
• Vícevrstvé trubky PEX-AL-PEX a plastové trubky PE-RT / PE-X: Vhodné pro všechny certifikované trubky odpovídajícího rozměru 16 × 2,0 mm.
• Rozvody otopné i chladicí vody: Bezpečné spojení pro nízkoteplotní i vysokoteplotní systémy a klimatizační okruhy.

Proč zvolit svěrné šroubení na plast HERZ (kód 69162):
• Standardizované připojení Eurokonus (G 3/4"): Plná kompatibilita se všemi běžnými rozdělovači a radiátorovými armaturami na trhu.
• Spolehlivé dvojité těsnění O-kroužky: Pružné EPDM těsnění na mosazném trnu eliminuje riziko úniku média při dilatacích.
• Špičková mosaz HERZ odolná proti odzinkování: Garance dlouhé životnosti bez křehnutí materiálu či koroze.
• Rozebíratelný mechanický spoj: Umožňuje snadnou revizi, úpravu nebo demontáž okruhu bez poškození armatury.
• Kompaktní konstrukce s rozříznutým prstencem: Spolehlivé zakousnutí do pláště trubky zabraňuje vytržení i při vysokém provozním tlaku.
• Montáž bez drahého speciálního nářadí: K utažení spoje postačí běžný plochý nebo otevřený maticový klíč.

Montážní doporučení a technologické zásady:
• Plastovou či plastohliníkovou trubku 16 × 2 mm zařízněte kolmo k její ose pomocí ostrých nůžek na plast.
• Nezbytný krok: Konec trubky důkladně zkalibrujte a odhrotujte pomocí kalibrátoru, aby se obnovil přesný kruhový průřez a vytvořil náběh pro O-kroužky na trnu (předejdete jejich poškození nebo shrnutí).
• Na připravenou trubku postupně nasuňte převlečnou matici a mosazný svěrný kroužek, následně zasuňte opěrný trn nadoraz do ústí trubky.
• Sestavu zasuňte do hrdla se závitem Eurokonus a matici nejprve našroubujte rukou.
• Matici dotáhněte odpovídajícím plochým klíčem (doporučený utahovací moment 30–40 Nm). Nepoužívejte trubkové hasáky s ostrými zuby, které by poškodily povrch matice.

Technické parametry:
• Výrobce: HERZ Armaturen
• Typ armatury: Svěrné šroubení pro plastové a vícevrstvé trubky
• Objednací kód (SKU): 69162 (1 6092 01 / 1 6091 62)
• Určeno pro rozměr trubky: Vnější průměr 16 mm, tloušťka stěny 2,0 mm (16 × 2)
• Připojovací závit: Převlečná matice G 3/4" s kónickým dosednutím (Eurokonus dle EN 16313)
• Materiál tělesa: Mosaz odolná proti odzinkování (DZR / CW617N)
• Materiál těsnicích prvků: Odolná pryž EPDM
• Maximální provozní tlak: 10 bar (1,0 MPa)
• Maximální provozní teplota: 95 °C (krátkodobě až 110 °C dle parametrů použité trubky)
• Vhodná média: Voda, glykolové směsi pro vytápění a chlazení

Často kladené otázky (FAQ):
• Lze toto šroubení použít i pro trubky 16 × 2,2 mm?
Ne. Šroubení je přesně kalibrováno pro trubky s tloušťkou stěny 2,0 mm (vnitřní průměr trubky 12 mm). Pro trubky s jinou tloušťkou stěny je nutné zvolit odpovídající rozměrovou variantu trnu, aby nedošlo k netěsnosti nebo nemožnosti zasunutí trnu.
• Proč je nutné trubku před montáží kalibrovat?
Při stříhání nůžkami dojde k mírnému zploštění konce trubky a vzniku ostrých vnitřních hran. Kalibrátor obnoví kruhový tvar a vnitřní hranu srazí. Pokud byste trubku nezkalibrovali, ostrá hrana by při nasouvání opěrného trnu poškodila nebo přetrhla těsnicí EPDM O-kroužky.
• Je potřeba na závit Eurokonus dávat těsnicí teflon nebo konopí?
V žádném případě. Spoj Eurokonus těsní na principu kónické kovové dosedací plochy a pryžových prvků. Přidání těsnicí hmoty na závit matice by bránilo správnému dotažení kužele a způsobilo netěsnost.
