Kohout kulový HERZ motýl MF 1“ - 1222813

Detailní popis produktu

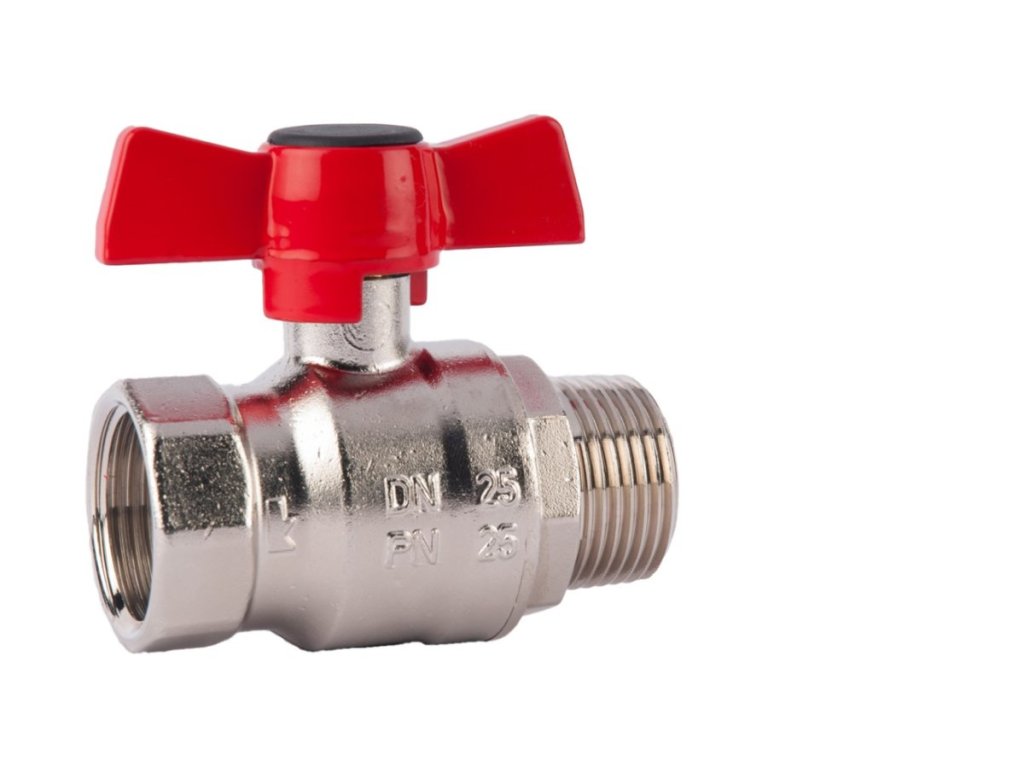

HERZ MODUL – kulový kohout 1" MF s červeným motýlem (DN 25) | Kód 1 2228 13

Kvalitní mosazný uzavírací kulový kohout HERZ z produktové řady MODUL (objednací kód 1 2228 13) ve jmenovité světlosti DN 25 nabízí praktickou kombinaci připojení vnější kuželový závit × vnitřní válcový závit (R 1" AG × G 1" IG). Představuje spolehlivou armaturu určenou k uzavírání toku v otopných soustavách, chladicích rozvodech i technických zařízeních budov (TZB). Díky vnějšímu závitu R 1" na jedné straně umožňuje přímé našroubování do těles rozdělovačů podlahového vytápění, čerpadlových skupin, výměníků tepla či akumulačních nádrží bez nutnosti vkládat další redukční vsuvku, což zkracuje montážní délku a šetří čas instalace.
Armatura je vybavena kompaktní motýlovou rukojetí ze siluminu o délce 75 mm, která je navržena pro instalace ve stísněném prostoru – například uvnitř nástěnných či podomítkových skříní rozdělovačů, kde by klasická dlouhá páka kolidovala s rámem skříně nebo vedlejším potrubím. Těleso kohoutu i uzavírací koule jsou vykovány z prvotřídní mosazi CW617N dle evropské normy EN 12165 s vnějším niklováním. Plnoprůtoková koule je tvrdě chromovaná, což zajišťuje hladký chod a dlouhou životnost sedel z čistého teflonu (PTFE). Kohout dosahuje vysokého průtokového součinitele K_v=55?" m" ?^3/"h" , odolává jmenovitému tlaku až do PN 25 bar a bezpečně pracuje v teplotním rozmezí od -30 °C (voda od 0,5 °C) do +150 °C (pro vodu do 110 °C bez vývinu páry).

Pro koho a do jakých instalací je kohout ideální:
Přímé napojení rozdělovačů podlahového topení: Vnější závit R 1" pasuje přímo do tělesa rozdělovače bez použití mezikusu či vsuvky.
Montáž do skříní rozdělovačů: Kompaktní motýlek o rozpětí 75 mm šetří místo a umožňuje bezproblémové zavření dvířek skříně.
Kompaktní kotelny a strojovny: Přímé připojení na čerpadlové skupiny, akumulační nádrže nebo deskové výměníky.
Chladicí soustavy a klimatizace: Plně schváleno pro provoz s vodou i nemrznoucími glykolovými roztoky (25–50 % etylenglykolu či propylenglykolu).

Proč zvolit kulový kohout HERZ MODUL 1" MF (kód 1 2228 13):
Připojení vnější / vnitřní závit (MF): Zjednodušuje zapojení, zkracuje stavební délku uzlu a eliminuje potenciální místa úniku.
Kompaktní siluminový motýlek (75 mm): Pohodlné čtvrtotáčkové ovládání i v těsné blízkosti zdí či sousedního potrubí.
Plnoprůtoková konstrukce (K_v=55?" m" ?^3/"h" ): Zaručuje minimální hydraulický odpor a nízké zatížení oběhových čerpadel.
Prvotřídní kovaná mosaz CW617N: Garance vysoké mechanické pevnosti a odolnosti dle DIN EN 12164 a 12165.
Tlaková odolnost PN 25 bar: Navržen pro náročné provozní podmínky moderních otopných i chladicích soustav.
Vysoká teplotní stabilita (-30 °C až +150 °C): Spolehlivý celoroční provoz v širokém teplotním spektru kapalin.

Montážní doporučení a provozní zásady:
Kohout HERZ slouží výhradně jako uzavírací armatura – musí být plně otevřený nebo plně uzavřený (motýlek nesmí zůstat v mezipoloze).
Lze jej montovat v jakékoliv prostorové poloze: vodorovně, svisle i hlavou dolů.
Závitové spoje (ISO 7-1 u vnějšího a ISO 228-1 u vnitřního závitu) těsněte standardní teflonovou páskou, těsnicí nití nebo pastou s konopím.
Pro montáž použijte odpovídající montážní klíč (rozměr šestihranu Sw = 39 mm).
V případě přítomnosti mechanických nečistot v médiu zařaďte před armaturu mechanický filtr pro ochranu teflonových sedel.
Pro zachování lehkého a bezproblémového chodu se doporučuje kohout alespoň dvakrát do roka protočit (uzavřít a otevřít).

Technické parametry:
Výrobce / Značka: HERZ Armaturen
Produktová řada: MODUL
Objednací kód (SKU): 1 2228 13
Jmenovitá světlost: DN 25
Připojovací rozměr: Vnější kuželový závit R 1" (ISO 7-1) × vnitřní válcový závit G 1" (ISO 228-1)
Délka vnějšího závitu (E): 17 mm
Délka vnitřního závitu (C): 16 mm
Celková stavební délka (L_2): 84 mm
Výška tělesa s motýlem (H_1): 56 mm
Délka motýlové rukojeti (B): 75 mm
Rozměr klíče (šestihran Sw): 39 mm
Průtokový součinitel K_v: 55?" m" ?^3/"h"
Jmenovitý tlak: PN 25 bar
Rozsah provozních teplot: -30 °C až +150 °C (voda 0,5" °C až " 110" °C" bez páry)
Materiál tělesa: Kovaná mosaz CW617N, poniklovaná
Materiál koule: Kovaná mosaz CW617N, tvrdě chromovaná, plný otvor
Materiál vřetene: Obráběná mosaz CW614N
Těsnění koule a vřetene: Teflon (PTFE)
Ovládací rukojeť: Červený motýl, lakovaný silumin
Hmotnost: 0,500 kg

Často kladené otázky (FAQ):
V čem spočívá hlavní výhoda provedení MF u rozdělovače topení?
Vnější závit R 1" lze přímo zašroubovat do vnitřního závitu 1" na tělese rozdělovače. Není nutné instalovat mosaznou vsuvku, čímž ušetříte cca 3 až 4 cm celkové délky a eliminujete jeden závitový spoj.
Lze motýlek v budoucnu vyměnit za delší pákovou rukojeť?
Ano, výrobce HERZ nabízí kompatibilní pákové rukojeti z lakovaného siluminu o délce 135 mm (kód 1 6386 42), které lze jednoduše vyměnit po uvolnění upevňovacího šroubku na vřeteni.
Lze ventil použít do primárního okruhu tepelného čerpadla s nemrznoucí směsí?
Ano, armatura i její PTFE těsnění jsou plně certifikovány pro práci s kapalinami obsahujícími etylenglykol i monopropylenglykol v koncentraci 25 až 50 %.
