Kohout kulový HERZ motýl FF 1“ - 1220113

Detailní popis produktu

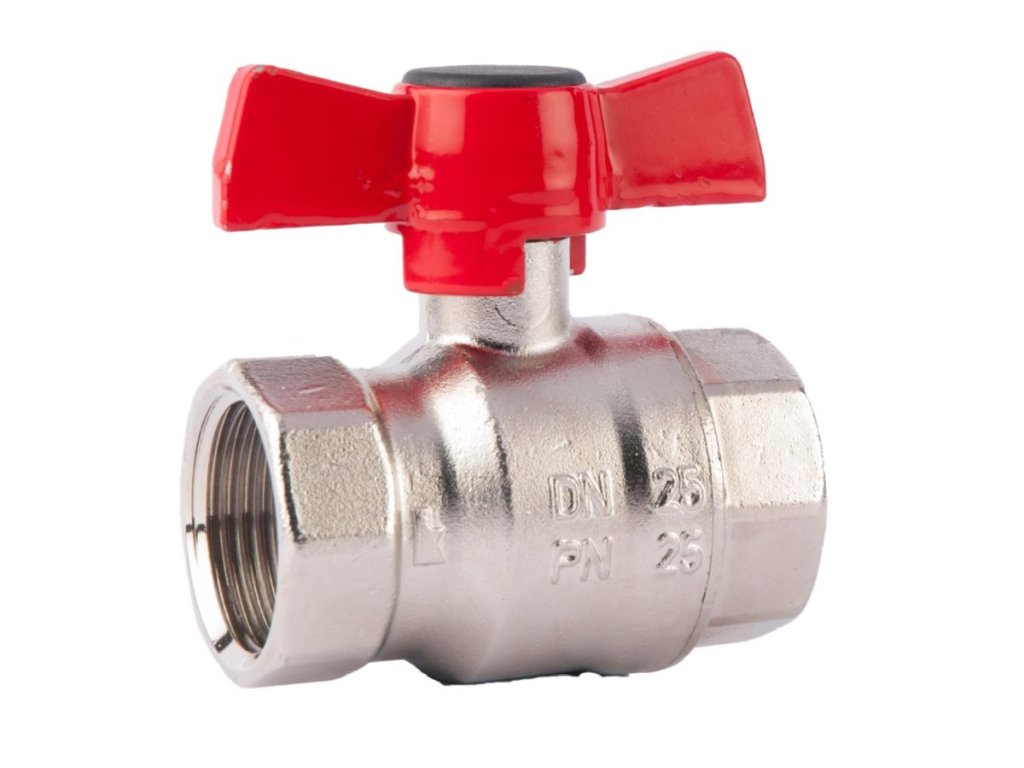

HERZ MODUL – kulový kohout 1" FF s červeným motýlem (DN 25) | Kód 1 2201 13

Prémiový mosazný uzavírací kulový kohout HERZ z oblíbené řady MODUL (objednací kód 1 2201 13) ve jmenovité dimenzi DN 25 (G 1" vnitřní závit × G 1" vnitřní závit) představuje spolehlivou armaturu určenou k uzavírání průtoku v otopných systémech, rozvodech chlazení i technických zařízeních budov (TZB). Oproti pákovému provedení je vybaven kompaktní motýlovou rukojetí ze siluminu o délce 75 mm, která umožňuje bezproblémové čtvrtotáčkové ovládání i ve velmi stísněných prostorách – například uvnitř skříní rozdělovačů podlahového vytápění, u akumulačních nádrží nebo v těsných kotelnách, kde by delší páka narážela do sousedního potrubí či stěn.
Těleso kohoutu je vykováno z poctivé jakostní mosazi CW617N dle EN 12165 s vnější niklovanou povrchovou úpravou. Plnoprůtoková uzavírací koule je rovněž vyrobena z kované mosazi CW617N a opatřena tvrdým chromováním, což zajišťuje hladký chod a dlouhou životnost těsnicích sedel z čistého teflonu (PTFE). Armatura se pyšní vysokým průtokovým součinitelem K_v=55?" m" ?^3/"h" , díky čemuž klade proudícímu médiu zanedbatelný hydraulický odpor. Kohout spolehlivě snáší provozní tlak až do PN 25 bar v teplotním rozmezí od -30 °C (voda od 0,5 °C) do +150 °C (voda do 110 °C bez páry).

Pro koho a do jakých instalací je kohout ideální:
Rozdělovače podlahového a radiátorového topení: Přímé uzavření 1" přívodních a vratných větví ve skříních rozdělovačů bez kolize rukojeti s dvířky či rámem skříně.
Kompaktní kotelny a strojovny: Snadné uzavření potrubí v místech s hustým souběhem trubek.
Primární i sekundární okruhy tepelných čerpadel: Spolehlivý provoz s vodou i nemrznoucími glykolovými směsmi (etylenglykol i propylenglykol v poměru 25–50 %).
Chladicí soustavy a klimatizace: Odolné provedení pro celoroční provoz s nízkými teplotami média.

Proč zvolit kulový kohout HERZ MODUL 1" s motýlem (kód 1 2201 13):
Kompaktní siluminový motýlek (75 mm): Šetří místo a umožňuje plné otevření i zavření v těsné blízkosti stěn či sousedních armatur.
Plnoprůtoková konstrukce (K_v=55?" m" ?^3/"h" ): Žádné zbytečné škrcení průtoku a minimální zatížení oběhových čerpadel.
Vysoká tlaková odolnost PN 25 bar: Zvládá provozní tlaky i hydraulické rázy v otopných soustavách.
Kvalitní kovaná mosaz CW617N: Garance vysoké pevnosti a odolnosti podle evropských norem DIN EN 12164 a 12165.
Široké teplotní rozpětí (-30 °C až +150 °C): Vhodné pro horkovodní vytápění i nízkoteplotní chladicí systémy.
Prvotřídní těsnění PTFE: Dlouhodobá těsnost koule i vřetene bez nutnosti dotahování či servisních zásahů.

Montážní doporučení a zásady provozu:
Kulový kohout HERZ slouží výhradně jako uzavírací prvek, nikoli regulační ventil – musí být provozován buď plně otevřený, nebo plně uzavřený (motýlek nesmí zůstat v mezipoloze).
Lze jej montovat v libovolné prostorové orientaci: vodorovně, svisle i hlavou dolů.
Závity (ISO 228-1) se těsní teflonovou páskou, těsnicí nití nebo pastou s konopím; dbejte na to, aby těsnicí materiál nebyl v přebytku.
Při montáži použijte odpovídající stranový klíč (velikost šestihranu Sw = 39 mm).
Pro zajištění stálého lehkého chodu se doporučuje armaturu alespoň dvakrát do roka protočit (uzavřít a otevřít).

Technické parametry:
Výrobce / Značka: HERZ Armaturen
Produktová řada: MODUL
Objednací kód (SKU): 1 2201 13
Jmenovitá světlost: DN 25
Připojovací rozměr: 2× vnitřní závit G 1" (dle ISO 228-1)
Délka závitu (C): 16 mm
Stavební délka tělesa (L): 73 mm
Celková výška s motýlem (H_1): 56 mm
Délka motýlové rukojeti (B): 75 mm
Rozměr klíče (šestihran Sw): 39 mm
Průtokový součinitel K_v: 55?" m" ?^3/"h"
Jmenovitý tlak: PN 25 bar
Rozsah provozních teplot: -30 °C až +150 °C (voda 0,5" °C až " 110" °C" bez páry)
Materiál tělesa: Kovaná mosaz CW617N, poniklovaná
Materiál koule: Kovaná mosaz CW617N, tvrdě chromovaná, plný otvor
Materiál vřetene: Obráběná mosaz CW614N
Těsnění koule a vřetene: Teflon (PTFE)
Ovládací rukojeť: Červený motýl, lakovaný silumin
Hmotnost: 0,440 kg

Často kladené otázky (FAQ):
Vejde se tento kohout do skříně rozdělovače SZN?
Ano, díky stavební délce 73 mm a kompaktnímu motýlku o rozpětí 75 mm se kohout pohodlně vejde na vstupní hrdla rozdělovače v nástěnných i podomítkových skříních bez rizika, že by bránil zavření dvířek.
Lze v budoucnu motýlek vyměnit za delší páku?
Ano, výrobce HERZ má v nabídce náhradní díly a rukojeť lze snadno nahradit kompatibilní pákou (např. kód 1 6386 42 o délce 135 mm).
Lze kohout použít pro teplonosné kapaliny s glykolem?
Ano, je plně certifikován pro směsi s etylenglykolem i propylenglykolem v koncentracích 25 až 50 %.
